BFT Libra C MA Bedienungsanleitung Seite 20

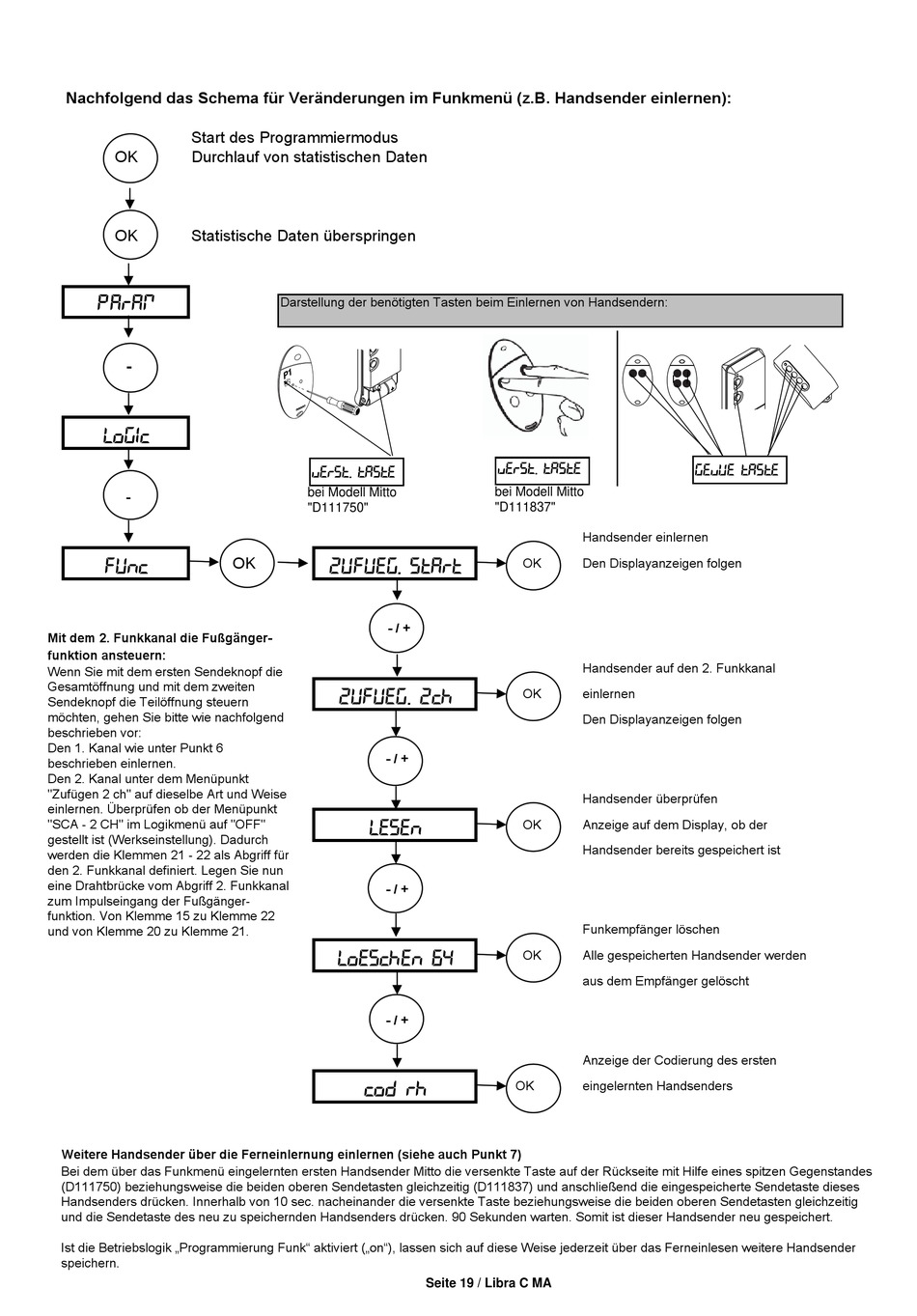

Nachfolgend das Schema für Veränderungen im Funkmenü (z.B. Handsender einlernen):
Start des Programmiermodus
OK Durchlauf von statistischen Daten
OK Statistische Daten überspringen
PARAM
-
LOGIC
-
FUNC
Mit dem 2. Funkkanal die Fußgänger-
funktion ansteuern:
Wenn Sie mit dem ersten Sendeknopf die
Gesamtöffnung und mit dem zweiten
Sendeknopf die Teilöffnung steuern
möchten, gehen Sie bitte wie nachfolgend
beschrieben vor:
Den 1. Kanal wie unter Punkt 6
beschrieben einlernen.
Den 2. Kanal unter dem Menüpunkt
"Zufügen 2 ch" auf dieselbe Art und Weise
einlernen. Überprüfen ob der Menüpunkt
"SCA - 2 CH" im Logikmenü auf "OFF"
gestellt ist (Werkseinstellung). Dadurch
werden die Klemmen 21 - 22 als Abgriff für
den 2. Funkkanal definiert. Legen Sie nun
eine Drahtbrücke vom Abgriff 2. Funkkanal
zum Impulseingang der Fußgänger-
funktion. Von Klemme 15 zu Klemme 22
und von Klemme 20 zu Klemme 21.
Weitere Handsender über die Ferneinlernung einlernen (siehe auch Punkt 7)
Bei dem über das Funkmenü eingelernten ersten Handsender Mitto die versenkte Taste auf der Rückseite mit Hilfe eines spitzen Gegenstandes
(D111750) beziehungsweise die beiden oberen Sendetasten gleichzeitig (D111837) und anschließend die eingespeicherte Sendetaste dieses
Handsenders drücken. Innerhalb von 10 sec. nacheinander die versenkte Taste beziehungsweise die beiden oberen Sendetasten gleichzeitig
und die Sendetaste des neu zu speichernden Handsenders drücken. 90 Sekunden warten. Somit ist dieser Handsender neu gespeichert.
Ist die Betriebslogik „Programmierung Funk" aktiviert („on"), lassen sich auf diese Weise jederzeit über das Ferneinlesen weitere Handsender
speichern.
Darstellung der benötigten Tasten beim Einlernen von Handsendern:
VERST. TASTE
bei Modell Mitto
"D111750"
ZUFUEG. START
OK
- / +
ZUFUEG. 2CH
- / +
LESEN
- / +
LOESCHEN 64
- / +
COD RH
VERST. TASTE
bei Modell Mitto
"D111837"
Handsender einlernen
OK Den Displayanzeigen folgen
Handsender auf den 2. Funkkanal
OK einlernen
Den Displayanzeigen folgen
Handsender überprüfen
OK Anzeige auf dem Display, ob der
Handsender bereits gespeichert ist
Funkempfänger löschen
OK Alle gespeicherten Handsender werden
aus dem Empfänger gelöscht
Anzeige der Codierung des ersten
OK eingelernten Handsenders
Seite 19 / Libra C MA
GEVUE TASTE
