Sind die Antriebe korrekt angeklemmt muss der erste Impuls nach einem stromlosen Zustand das
Tor öffnen. Wird es hingegen geschlossen, so ist die Drehrichtung des entsprechenden Motores zu tauschen.

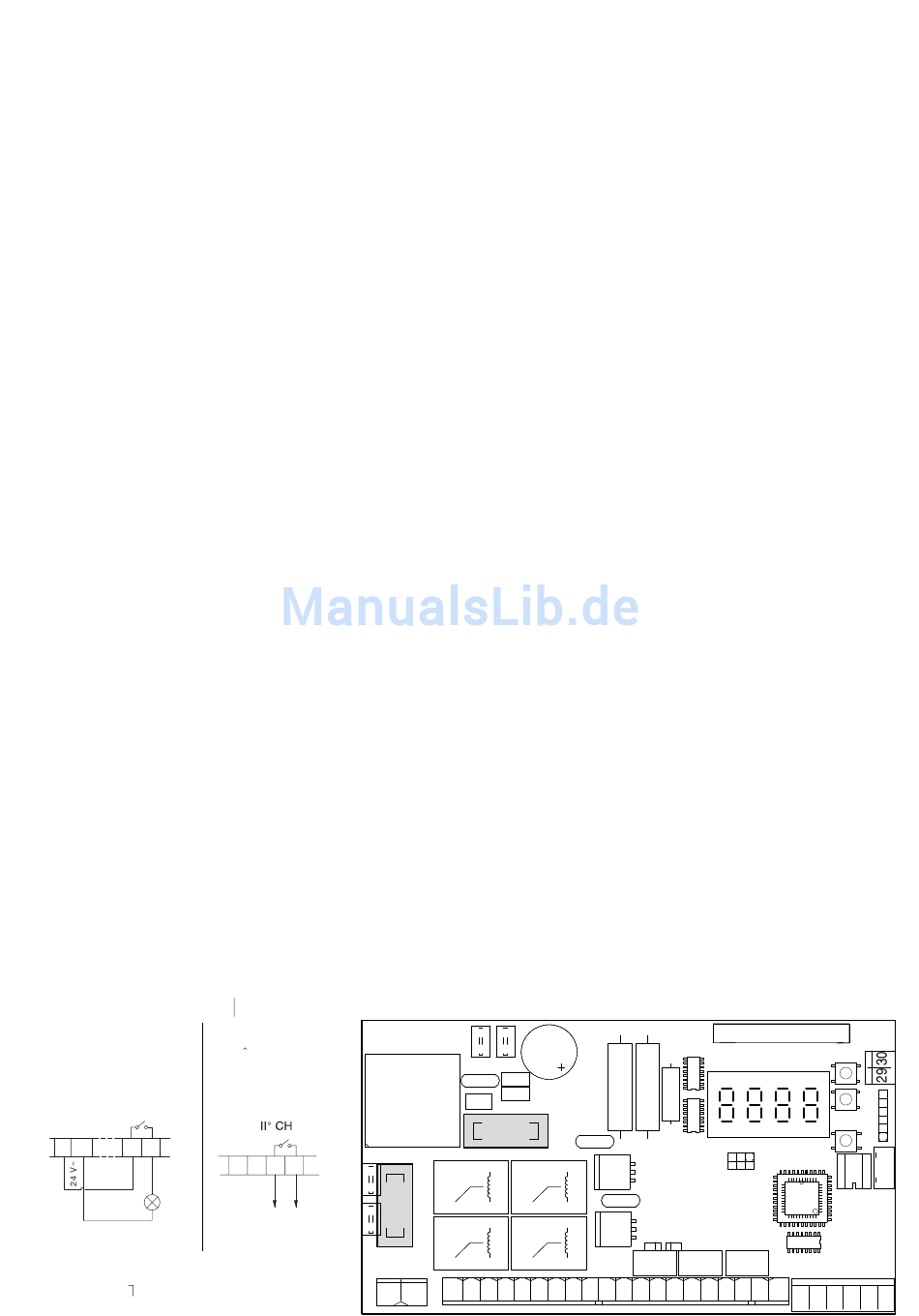

3.) Klemmenbelegung der Steuerung Libra C MA:
Nacheinander können Sie nun Zubehörteile wie Lichtschranken, Schlüsselschalter, Antenne usw.
anklemmen. Nach jedem installierten Zubehörteil einen neuen Bewegungszyklus der Antriebe
starten um eventuell aufgetretene Verklemmungsfehler sofort zu bemerken und beseitigen zu
können.
Beim Anklemmen von Sicherheitseinrichtungen (Lichtschranke, Not-Stop-Taster...) die ent-
sprechende Drahtbrücke entfernen. Wird einer dieser Anschlüsse nicht verwendet, muß die
Drahtbrücke gesetzt bleiben.
1 und 2:
Netzanschluß 230 V~ (1 - L / 2 - N)
3 bis 5:
Anschluß Motor 2:
6 bis 8:
Anschluß Motor 1:
9 und 10:
Anschluß einer Blinkleuchte (24V~, maximal 25W)
11 und 12:
permanenter 24V~ Ausgang (max. 180 mA) zur Speisung von BFT Lichtschranken-
empfänger
13 und 14:
überwachter 24V~ Ausgang (max. 180 mA) zur Speisung von überwachtem Sicher-
heitszubehör (z.B. BFT Lichtschrankensender)
15 und 16:
Start - Befehl (Anschluß von potentialfreien Kontakten wie Schlüsselschalter oder
Taster) oder definierter Befehl für die Toröffnung (wird im Menü der Betriebslogiken
eingestellt)
15 und 17:
Not-Stop-Taster (falls nicht genutzt, Drahtbrücke gesetzt lassen)
15 und 18:
Lichtschrankenanschluß (falls nicht genutzt, Drahtbrücke gesetzt lassen)
19:
Selbstüberwachung der Lichtschranke
15 und 20:
Fußgängerfunktion (Teilöffnung von Motor 2) oder definierter Befehl für die Tor-
schließung (im Totmann-Modus)
21 und 22:
Anschluß einer Torstatusanzeige (24V~, max. 1 A) oder Abgriff des zweiten Funk-
kanals
23 bis 27:
Endschalteranschlüsse für Antriebe mit getrennter Endschalterverdrahtung
(z.B. Eli 250 BT)
23 - Gemeinsamer Endschalterkontakt
24 - Öffnungsendschalter Motor 2 (falls nicht genutzt, Drahtbrücke gesetzt lassen)
25 - Schließendschalter Motor 2 (falls nicht genutzt, Drahtbrücke gesetzt lassen)
26 - Öffnungsendschalter Motor 1 (falls nicht genutzt, Drahtbrücke gesetzt lassen)
27 - Schließendschalter Motor 1 (falls nicht genutzt, Drahtbrücke gesetzt lassen)
28:
nicht belegt
29 und 30:
Antennenanschluß (29 - Signal / 30 - Ummantelung)
Abgriff 2. Funkkanal
Torstatusanzeige SCA
SCA
11 12
21
22
3 - Motor +
4 - Motor -
5 - Endschalter Motor 2
6 - Motor +
7 - Motor -
8 - Endschalter Motor 1
19 20 21 22
1 AT
1
Seite 3 / Libra C MA
1,25 AT
2
3 4 5 6 7 8 9 10 1112131415 1617181920 21 22 23 24 25 26
27
28
