Anslutningsschema Tillvalskretskort (Tillval) - Sentiotec Wc4-B-11 Installations- Und Gebrauchsanleitung

Monteringsanvisning endast för fackpersonal
RJ10 anslutning manöverenhet
1
Tillvalskretskort
2
Bygling för FTS2
3
Fjärrstart
4
Aggregatgivare med
5
övertemperatur-skydd (F1)
Tillvalskretskort
6
Jordledning
7
Strömförsörjning för styrenheten
8
Värmesystem (max.11 kW)
9

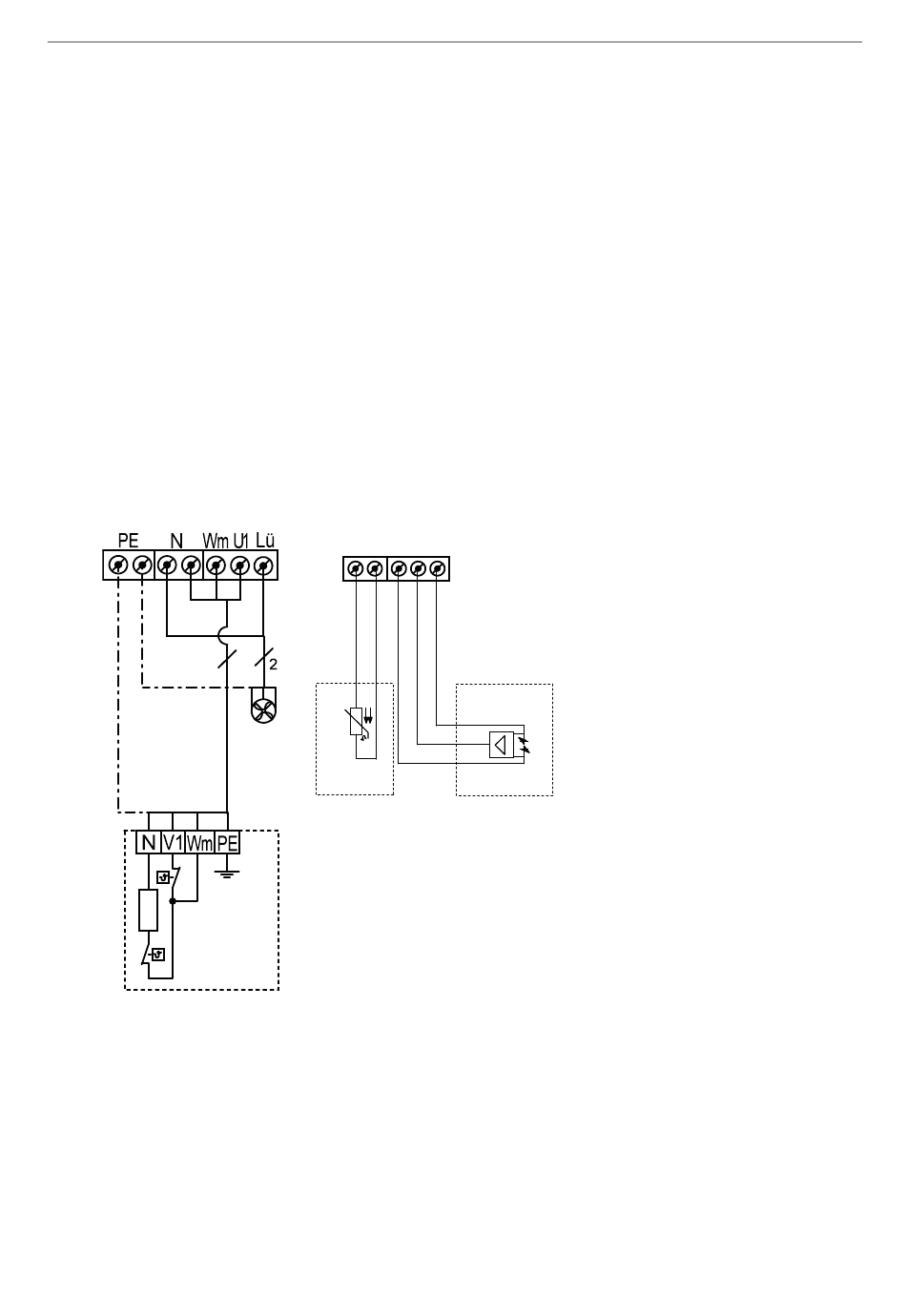

7.2. Anslutningsschema tillvalskretskort (tillval)

Bild 6: Kopplingsschema tillvalskretskort
WC4-H-H: br-bl-ge/gn
gn-or-rt
FTS2: sw-br
F2: ws-ws
3
F
G
E
Effektförstärkning
A
Belysning
B
Belysningsknapp
C
Huvudbrytare
D
Förångare (max. 3 kW)
E
Fläkt
F
Bänkgivare (F2/FTS2)
G
Fuktgivare (WC4-H-H / FTS2)
H
L
sid. 24/38
