WAVE
pressionar Shift e 36 permite adicionar notas
adicionais às já gravadas no passo selecionado, até o
máximo permitido pelas configurações do teclado;
ou substituir as notas já programadas, dependendo
das configurações OVP no menu do Sequencer.
SHIFT & 37. CLR LST – Clear Last permite apagar os
passos da sequência, começando pelo último passo
gravado. Manter pressionado o Clear Last apagará
toda a sequência.
SHIFT & 38. RESTART – quando uma sequência está
em execução, pressionar Shift e 38 a reinicia desde o
primeiro passo.
CONTROLES DE PERFORMANCE
41
39 40
39. PITCH WHEEL – a função da roda de pitch é
configurada através da opção BD no menu Digital.
Ela pode operar como um controlador tradicional
de pitch bend para um ou ambos os osciladores
ou ser atribuída para controlar outros parâmetros,
como a frequência de corte do filtro ou a posição da
wavetable. A roda retorna automaticamente à sua
posição central quando solta.
40. MODULATION WHEEL – pode ser usada
para vários tipos de modulação dependendo das
configurações do usuário. Observe que a posição da
roda é armazenada em cada preset, separadamente
para os parâmetros de som dos grupos A e B.
41. OCTAVE DOWN/UP – transpõe o teclado uma
oitava para cima ou uma ou duas oitavas para baixo,
conforme indicado pelos LEDs associados.

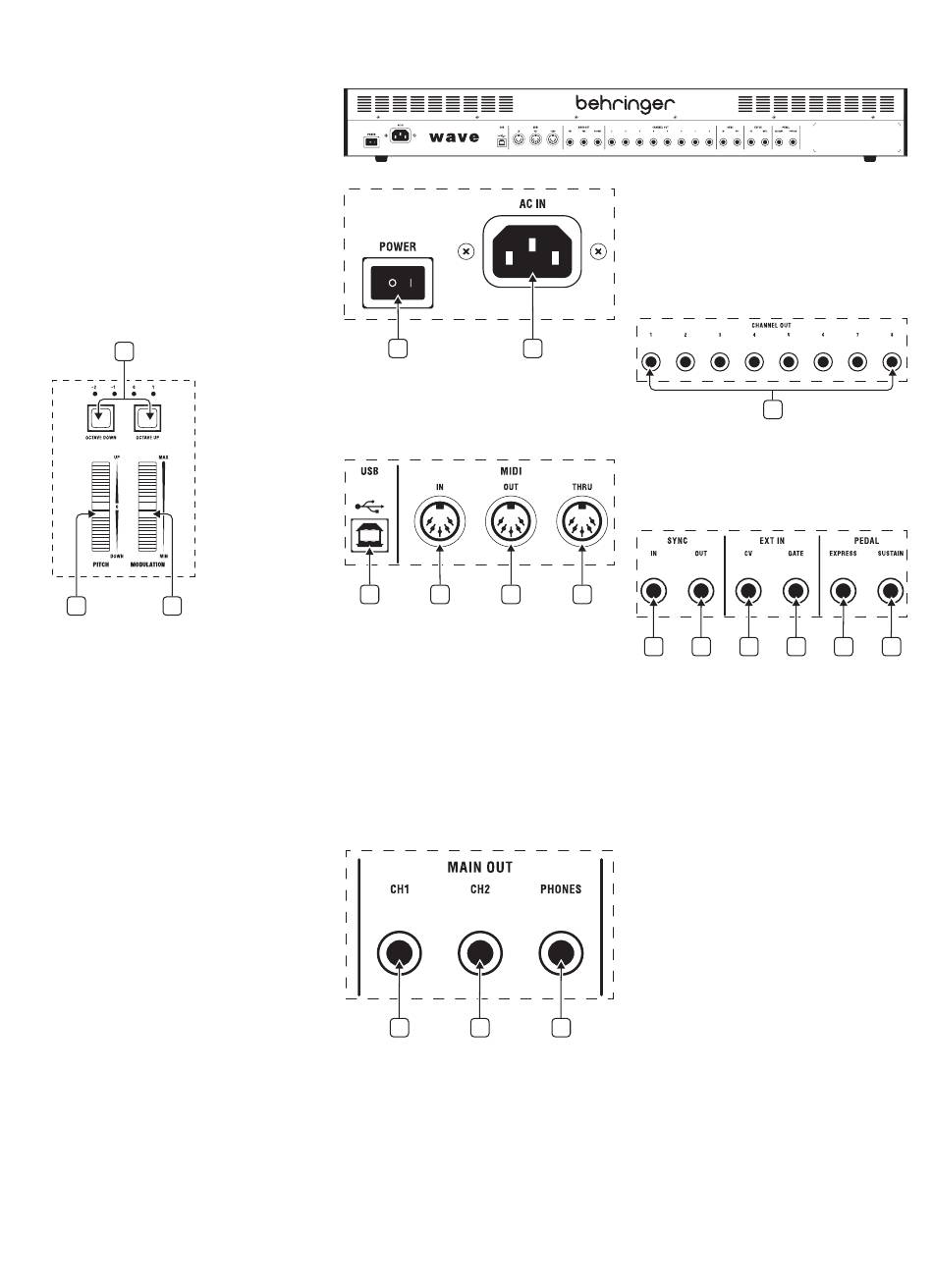

PAINEL TRASEIRO

42
42. POWER SWITCH – interruptor de energia.
43. IEC POWER INLET – conecta-se a uma fonte de
alimentação CA na faixa de 100 – 240 volts, usando
o cabo IEC fornecido.
44 45 46
44. USB SOCKET –conecta-se ao seu computador
para controle MIDI e atualizações de firmware.
45. MIDI IN DIN –permite o controle do WAVE a
partir de uma fonte MIDI externa usando um cabo
DIN de 5 pinos.
46. MIDI OUT DIN – envia mensagens MIDI do
WAVE para outros equipamentos conectados usando
um cabo DIN de 5 pinos.
47. MIDI THRU DIN – transmite mensagens
recebidas na entrada MIDI IN para equipamentos
MIDI externos usando um cabo DIN de 5 pinos.
48 49
48. CHANNEL 1 OUTPUT – saída de áudio não
balanceada usando um conector TS de 6,35 mm
(1/4"). Se o controle BASIS estiver definido no
(1)
mínimo, o WAVE estará em mono. Quando Basis
estiver acima do mínimo, isso transmitirá a parte
esquerda do sinal.
49. CHANNEL 2 OUTPUT – transmite a parte direita
do sinal quando Basis estiver acima do mínimo.
Dobra a saída mono do Canal 1 quando o controle de
Basis estiver no mínimo.
50. PHONES – saída para fones de ouvido estéreo
em um conector TRS de 6,35 mm.
43
51. CHANNEL OUTPUTS – saídas não balanceadas
para vozes individuais em conectores TS de
6,35 mm (1/4"). As vozes ainda serão transmitidas
para as saídas principais esquerda e direita quando
as saídas de canal estiverem em uso.
47
52 53
52. SYNC IN – entrada de sincronização externa
para o sequenciador e arpeggiator, selecionada no
menu Sequencer. O soquete é TRS com a função
start/stop no anel e o relógio na ponta.
53. SYNC OUT – emite um pulso de disparo
sincronizado com o sequencer interno e o arpejador.
O conector é TRS, com a função de start/stop no anel
e o clock na ponta.
54. CV IN – permite o controle monofônico das
vozes do grupo B a partir de uma fonte externa de
CV de 1 volt/oitava, quando em modo de Teclado 9.
A faixa de CV é de -5 V a +5 V.
55. GATE IN – permite que os geradores de
envelope sejam controlados por um gate externo,
quando em modo de Teclado 9.
56. EXPRESSION PEDAL – permite a conexão de
um pedal, como o Behringer FC600, para controlar
uma variedade de parâmetros com base nas
50
configurações selecionadas.
57. SUSTAIN PEDAL – permite que as notas sejam
mantidas indefinidamente no nível de sustentação
do gerador de envelope 2 usando um pedal
de sustentação.
Consulte o Manual do Usuário para uma explicação
completa da Síntese Wavetable e como funcionam
as opções de menu.
