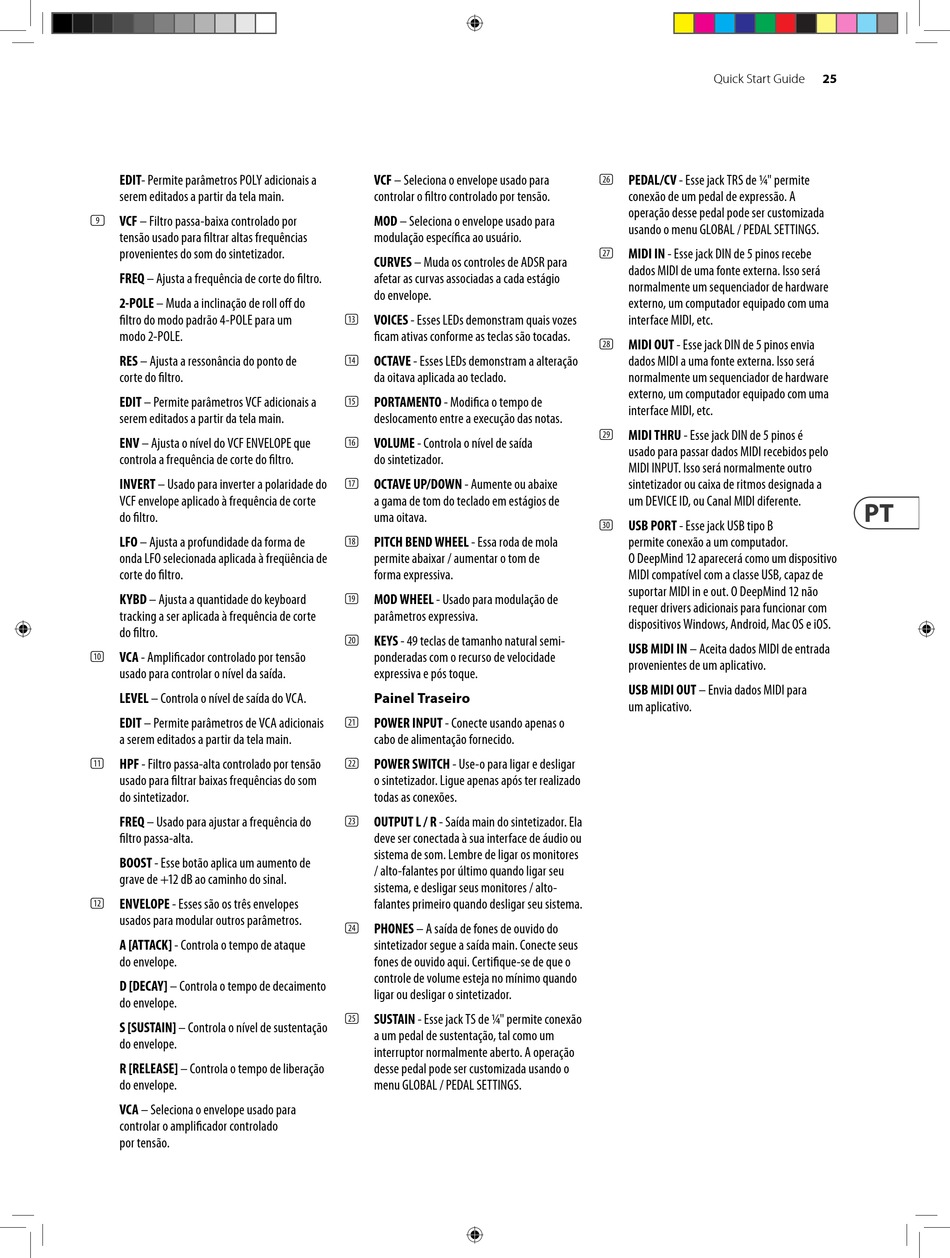

EDIT- Permite parâmetros POLY adicionais a
serem editados a partir da tela main.
(9) VCF – Filtro passa-baixa controlado por
tensão usado para filtrar altas frequências
provenientes do som do sintetizador.
FREQ – Ajusta a frequência de corte do filtro.
2-POLE – Muda a inclinação de roll off do
filtro do modo padrão 4-POLE para um
modo 2-POLE.
RES – Ajusta a ressonância do ponto de
corte do filtro.
EDIT – Permite parâmetros VCF adicionais a
serem editados a partir da tela main.
ENV – Ajusta o nível do VCF ENVELOPE que
controla a frequência de corte do filtro.
INVERT – Usado para inverter a polaridade do
VCF envelope aplicado à frequência de corte
do filtro.
LFO – Ajusta a profundidade da forma de
onda LFO selecionada aplicada à freqüência de
corte do filtro.
KYBD – Ajusta a quantidade do keyboard
tracking a ser aplicada à frequência de corte
do filtro.
VCA - Amplificador controlado por tensão
(10)
usado para controlar o nível da saída.
LEVEL – Controla o nível de saída do VCA.
EDIT – Permite parâmetros de VCA adicionais
a serem editados a partir da tela main.
HPF - Filtro passa-alta controlado por tensão
(11)
usado para filtrar baixas frequências do som
do sintetizador.
FREQ – Usado para ajustar a frequência do
filtro passa-alta.
BOOST - Esse botão aplica um aumento de
grave de +12 dB ao caminho do sinal.
ENVELOPE - Esses são os três envelopes
(12)
usados para modular outros parâmetros.
A [ATTACK] - Controla o tempo de ataque
do envelope.
D [DECAY] – Controla o tempo de decaimento
do envelope.
S [SUSTAIN] – Controla o nível de sustentação
do envelope.
R [RELEASE] – Controla o tempo de liberação
do envelope.
VCA – Seleciona o envelope usado para
controlar o amplificador controlado
por tensão.
VCF – Seleciona o envelope usado para
controlar o filtro controlado por tensão.
MOD – Seleciona o envelope usado para
modulação específica ao usuário.
CURVES – Muda os controles de ADSR para
afetar as curvas associadas a cada estágio
do envelope.
VOICES - Esses LEDs demonstram quais vozes
(13)
ficam ativas conforme as teclas são tocadas.
OCTAVE - Esses LEDs demonstram a alteração
(14)
da oitava aplicada ao teclado.
PORTAMENTO - Modifica o tempo de
(15)
deslocamento entre a execução das notas.
VOLUME - Controla o nível de saída
(16)
do sintetizador.
OCTAVE UP/DOWN - Aumente ou abaixe
(17)
a gama de tom do teclado em estágios de
uma oitava.
PITCH BEND WHEEL - Essa roda de mola
(18)
permite abaixar / aumentar o tom de
forma expressiva.
MOD WHEEL - Usado para modulação de
(19)
parâmetros expressiva.
KEYS - 49 teclas de tamanho natural semi-
(20)
ponderadas com o recurso de velocidade
expressiva e pós toque.
Painel Traseiro
POWER INPUT - Conecte usando apenas o
(21)
cabo de alimentação fornecido.
POWER SWITCH - Use-o para ligar e desligar
(22)
o sintetizador. Ligue apenas após ter realizado
todas as conexões.
OUTPUT L / R - Saída main do sintetizador. Ela
(23)
deve ser conectada à sua interface de áudio ou
sistema de som. Lembre de ligar os monitores
/ alto-falantes por último quando ligar seu
sistema, e desligar seus monitores / alto-
falantes primeiro quando desligar seu sistema.
PHONES – A saída de fones de ouvido do
(24)
sintetizador segue a saída main. Conecte seus
fones de ouvido aqui. Certifique-se de que o
controle de volume esteja no mínimo quando
ligar ou desligar o sintetizador.
SUSTAIN - Esse jack TS de ¼" permite conexão
(25)
a um pedal de sustentação, tal como um
interruptor normalmente aberto. A operação
desse pedal pode ser customizada usando o
menu GLOBAL / PEDAL SETTINGS.
Quick Start Guide
PEDAL/CV - Esse jack TRS de ¼" permite
(26)
conexão de um pedal de expressão. A
operação desse pedal pode ser customizada
usando o menu GLOBAL / PEDAL SETTINGS.
MIDI IN - Esse jack DIN de 5 pinos recebe
(27)
dados MIDI de uma fonte externa. Isso será
normalmente um sequenciador de hardware
externo, um computador equipado com uma
interface MIDI, etc.
MIDI OUT - Esse jack DIN de 5 pinos envia
(28)
dados MIDI a uma fonte externa. Isso será
normalmente um sequenciador de hardware
externo, um computador equipado com uma
interface MIDI, etc.
MIDI THRU - Esse jack DIN de 5 pinos é
(29)
usado para passar dados MIDI recebidos pelo
MIDI INPUT. Isso será normalmente outro
sintetizador ou caixa de ritmos designada a
um DEVICE ID, ou Canal MIDI diferente.
USB PORT - Esse jack USB tipo B
(30)
permite conexão a um computador.
O DeepMind 12 aparecerá como um dispositivo
MIDI compatível com a classe USB, capaz de
suportar MIDI in e out. O DeepMind 12 não
requer drivers adicionais para funcionar com
dispositivos Windows, Android, Mac OS e iOS.
USB MIDI IN – Aceita dados MIDI de entrada
provenientes de um aplicativo.
USB MIDI OUT – Envia dados MIDI para
um aplicativo.
25
