WAVE
WAVE Controles
(ES) Paso 2: Controles

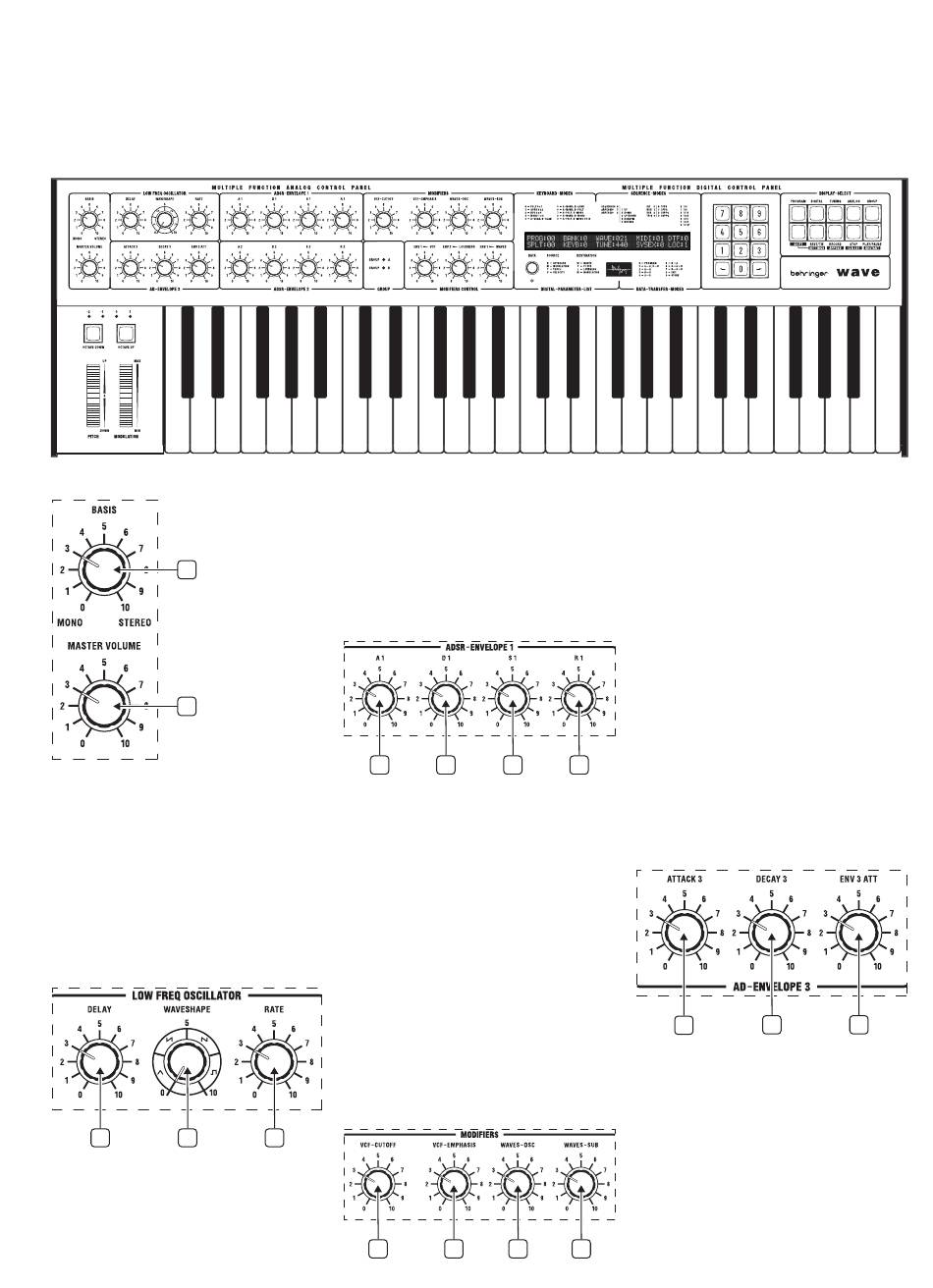

PANEL SUPERIOR
CONTROLES PRINCIPALES
1
2
1. BASIS – ajusta la dispersión estéreo de las notas
tocadas en el teclado. Cuando el control está al
mínimo, todas las notas se emitirán al mismo nivel
desde las salidas de canal 1 y canal 2. Cuando el
control está al máximo, las notas alternarán entre
las salidas.
2. MASTER VOLUME – establece el nivel de salida
del WAVE.
OSCILADOR DE BAJA FRECUENCIA
3 4
3. LFO DELAY – retrasa la acción del LFO. Cuando el
control está al mínimo, habrá un leve retraso antes
de que se escuche la modulación (dependiendo de la
configuración del firmware). Cuando está al máximo,
habrá un retraso de 10 segundos antes de que se
aplique la modulación.
4. WAVESHAPE – el LFO tiene cuatro formas de
onda disponibles: triángulo, rampa, diente de sierra
y cuadrada.
5. RATE – controla la velocidad a la que funciona
el LFO, de 0.2 Hz a 12.0 Hz.
GENERADOR DE ENVOLVENTE 1
6 7
6. EG 1 ATTACK – controla el tiempo de ataque de
la envolvente del filtro. Si la tasa de ataque de la
envolvente se establece por encima de 47, el ataque
se completará por completo incluso si se suelta la
clave; y luego pasará a la fase de lanzamiento.
Esto se puede utilizar para barridos de filtro y tabla
de ondas.
7. EG 1 DECAY – controla el tiempo de decaimiento
de la envolvente del filtro.
8. EG 1 SUSTAIN – controla el nivel de
sostenido para la envolvente del filtro después
del decaimiento.
9. EG 1 RELEASE – controla el tiempo de liberación
de la envolvente del filtro.
MODIFICADORES
5
10
8 9
11 12 13
10. VCF CUTOFF – controla la frecuencia de corte
del filtro de paso bajo.
11. VCF EMPHASIS – controla la resonancia
del filtro.
12. WAVES OSC – recorre las formas de onda de
la tabla de ondas seleccionada para el oscilador
principal, de 00 a 63.
13. WAVES SUB – recorre las formas de onda de
la tabla de ondas seleccionada para el oscilador
secundario, de 00 a 63.
Si se selecciona un transitorio, los controles
establecerán los puntos de inicio de la reproducción
de muestras para los osciladores principal y
secundario. Se puede encontrar una explicación
completa de Tablas de Ondas y Transitorios en el
Manual del Usuario.
GENERADOR DE ENVOLVENTE 3
15
14
14. EG 3 ATTACK – controla el tiempo de ataque de
la tercera envolvente.
15. EG 3 DECAY – controla el tiempo de decaimiento
de la tercera envolvente.
16. EG 3 ATTENUATION – atenúa (reduce) la
salida máxima del tercer generador de envolvente.
Esto tiene un efecto diferente según para qué se
esté utilizando la tercera envolvente: si se usa
en el tono del oscilador, en la posición cinco no
habrá modulación, con configuraciones más bajas
resultando en acción negativa y más altas en
y
(12) (13)
16
