Behringer WAVE Schnellstartanleitung Seite 34

34
WAVE

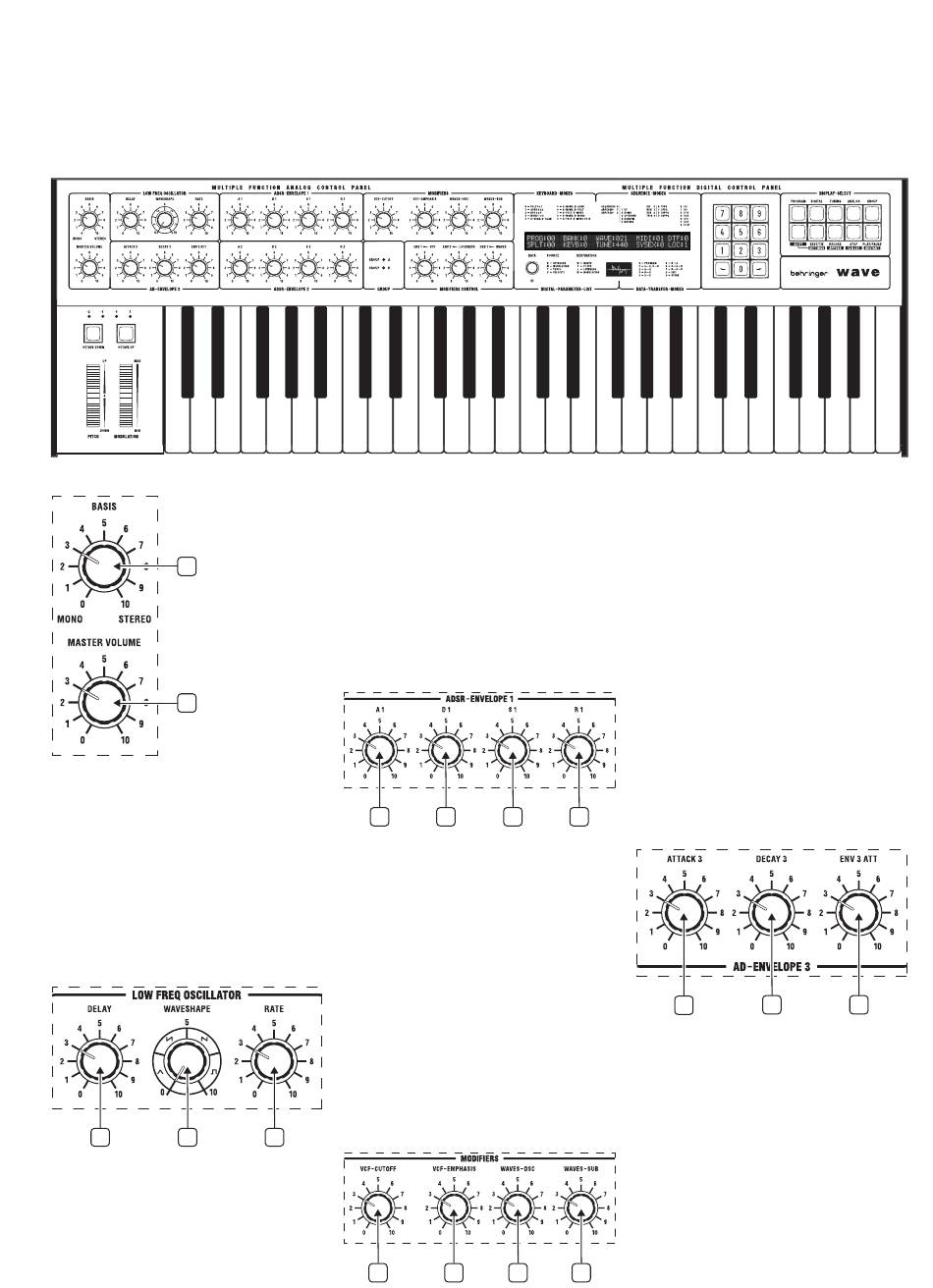

WAVE Bedienelemente
(DE) Schritt 2: Bedienelemente
OBERES PANEL
HAUPTSTEUERUNGEN
1
2
1. BASIS – passt die Stereo-Verteilung der auf der
Tastatur gespielten Noten an. Wenn die Steuerung
auf Minimum steht, werden alle Noten auf gleichem
Pegel über die Ausgänge von Kanal 1 und Kanal 2
ausgegeben. Wenn die Steuerung auf Maximum
steht, wechseln die Noten zwischen den Ausgängen.
2. MASTER VOLUME – stellt den Ausgangspegel
des WAVE ein.
NIEDRIGFREQUENZ-OSZILLATOR
3 4
3. LFO DELAY – verzögert die Wirkung des LFO.
Wenn die Steuerung auf Minimum steht, gibt es eine
leichte Verzögerung, bevor die Modulation hörbar
wird (abhängig von den FIRMWARE-Einstellungen).
Wenn auf Maximum gestellt, erfolgt eine
Verzögerung von 10 Sekunden, bevor die Modulation
angewendet wird.
4. WAVESHAPE – der LFO hat vier verfügbare
Wellenformen: Dreieck, Rampe, Sägezahn
und Rechteck.
5. RATE – steuert die Geschwindigkeit, mit der der
LFO läuft, von 0,2 Hz bis 12,0 Hz.
HÜLLKURVENGENERATOR 1
6 7
6. EG 1 ATTACK – steuert die Attack-Zeit für die
Filterhüllkurve. Wenn die Hüllkurven-Attack-
Rate auf über 47 eingestellt ist, wird der Attack
auch dann vollständig abgeschlossen, wenn die
Taste losgelassen wird. und geht dann in die
Release-Phase über. Dies kann für Filter- und
Wavetable-Sweeps verwendet werden.
7. EG 1 DECAY – steuert die Abklingzeit für
die Filterhüllkurve.
8. EG 1 SUSTAIN – steuert das Sustain-Niveau für
die Filterhüllkurve nach dem Decay.
9. EG 1 RELEASE – steuert die Release-Zeit für
die Filterhüllkurve.
MODIFIKATOREN
5
10
8 9
11 12 13
10. VCF CUTOFF – steuert die Grenzfrequenz des
Tiefpassfilters.
11. VCF EMPHASIS – steuert die Resonanz
des Filters.
12. WAVES OSC – durchläuft die Wellenformen der
ausgewählten Wavetable für den Hauptoszillator,
von 00 bis 63.
13. WAVES SUB – durchläuft die Wellenformen der
ausgewählten Wavetable für den Suboszillator,
von 00 bis 63.
Wenn ein Transient ausgewählt ist, legen die
Steuerungen und die Wiedergabepunkte
(12) (13)
der Samples für die Haupt- und Suboszillatoren fest.
Eine vollständige Erklärung von Wavetables und
Transienten finden Sie im Benutzerhandbuch.
HÜLLKURVENGENERATOR 3
14 15
14. EG 3 ATTACK – steuert die Attack-Zeit für die
dritte Hüllkurve.
15. EG 3 DECAY – steuert die Abklingzeit für die
dritte Hüllkurve.
16. EG 3 ATTENUATION – dämpft (reduziert)
die maximale Ausgangsleistung des dritten
Hüllkurvengenerators. Dies hat je nach
Verwendung der dritten Hüllkurve unterschiedliche
Auswirkungen: Wenn sie für die Tonhöhe des
Oszillators verwendet wird, gibt es bei Position
fünf keine Modulation, niedrigere Einstellungen
16
