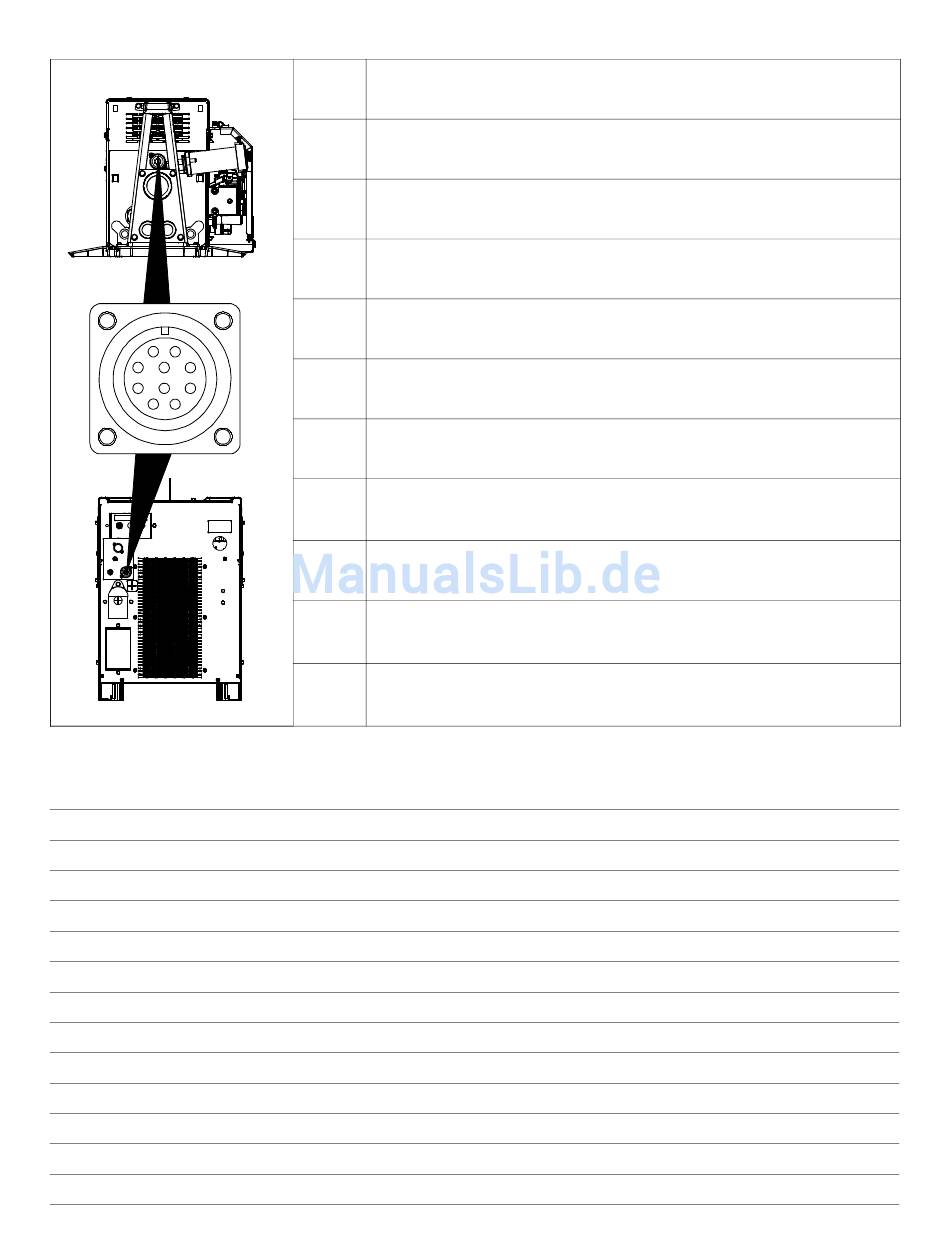

4-5. RC2 Belegung 10−poliger Anschluss für das Drahtvorschubgerät
A H
I
B G
J
F
C
D
E
Ref. 259 144-A / Ref. 259 119-A
Anmerkungen
Buchse
A +50 V Gs Masse
B +50 V Gs Masse
C Spannungssensor
D +50 V Gs Strom
E +50 V Gs Strom
F ENET Rx −
G ENET Tx −
H Ablauf
I ENET Tx +
J ENET Rx +
Belegung der Buchse
OM-276631 Seite 15
