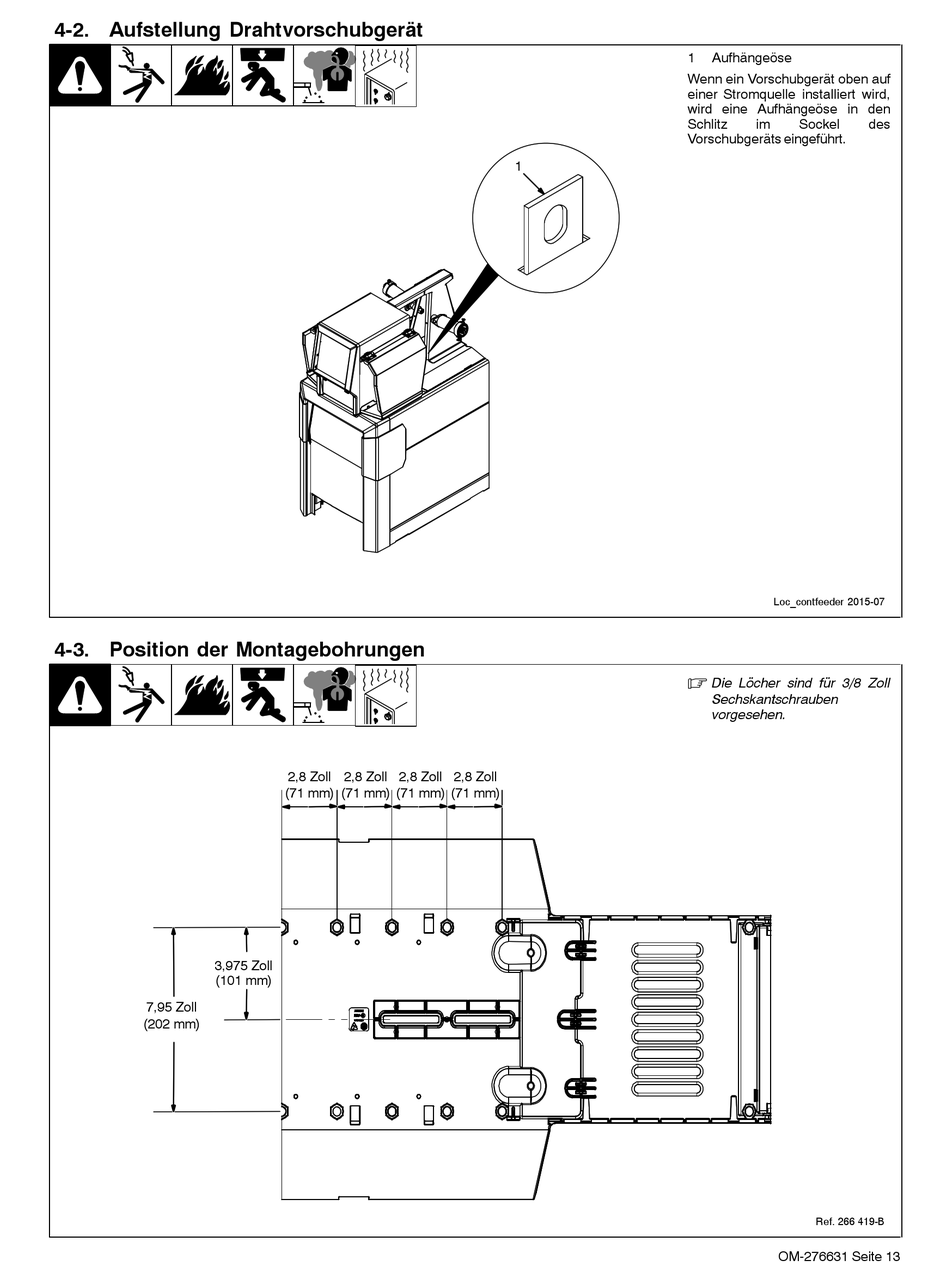

4-2. Aufstellung Drahtvorschubgerät

4-3. Position der Montagebohrungen

3,975 Zoll
(101 mm)
7,95 Zoll
(202 mm)
2,8 Zoll 2,8 Zoll 2,8 Zoll 2,8 Zoll
(71 mm) (71 mm) (71 mm) (71 mm)
1
Wenn ein Vorschubgerät oben auf
einer Stromquelle installiert wird,
wird eine Aufhängeöse in den
Schlitz
Vorschubgeräts eingeführt.
1
.
Aufhängeöse
im Sockel des
Loc_contfeeder 2015-07
Die Löcher sind für 3/8 Zoll
Sechskantschrauben
vorgesehen.
Ref. 266 419-B
