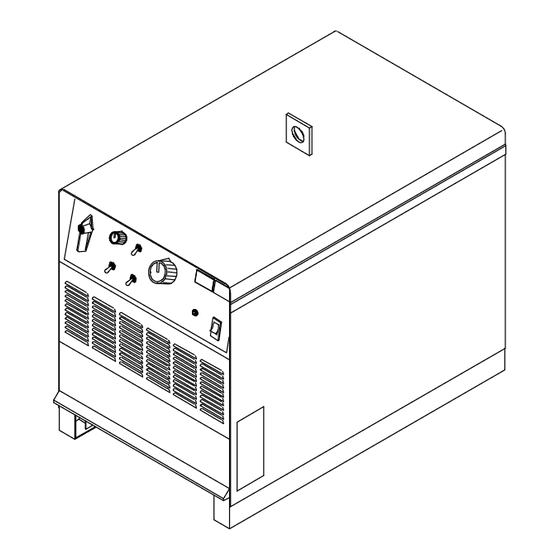

Miller Gold Star 452 Betriebsanleitung
Gold star serie
Vorschau ausblenden
Andere Handbücher für Gold Star 452:
- Betriebsanleitung (40 Seiten) ,
- Betriebsanleitung (36 Seiten)
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Miller Gold Star 452
Inhaltszusammenfassung für Miller Gold Star 452
- Seite 1 OM-222/ger 164850BA 2016−03 Verfahren E-Hand Fülldrahtschweißen Fugenhobeln Beschreibung Stromquellenart Gold Star Series CE und Nicht-CE-Modelle 452, 652 (60 Hz), 402, 602, 852 (50 Hz) BETRIEBSANLEITUNG www.MillerWelds.com...
- Seite 2 Von Miller für Sie Wir danken und gratulieren zur Wahl von Miller. Jetzt sind Sie in der Lage, Ihre Arbeit zu erledigen, und zwar richtig. Wir wissen, daß Sie keine Zeit dazu haben, es anders zu machen. Aus dem gleichen Grund sorgte Niels Miller dafür, daß seine Produkte wertbeständig und von überragender Qualität waren, als er 1929 mit der...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ..... . 1-1. Symbole ................1-2. - Seite 5 KONFORMITÄTSERKLÄRUNG für Produkte für die Europäische Gemeinschaft (CE-Zeichen). MILLER Electric Mfg. Co., 1635 Spencer Street, Appleton, WI 54914 U.S.A. erklärt, dass das (die) in dieser Konformitätserklärung genannte(n) Produkt(e) die wesentlichen Anforderungen und sonstigen relevante Bestimmungen der angegebenen Richtlinie(n) des Rates und Norm(en) erfüllen.
- Seite 6 EMK-DATENBLATT FÜR LICHTBOGEN-SCHWEISSSTROMQUELLE Bezeichnung des Produktes/Betriebsmittels Produkt Lagernummer GOLD STAR 402 380/400/440 50/60HZ CE 907362 GOLD STAR 602 380/400/440 50/60HZ CE 907363 GOLD STAR 852 380/400/440 50/60HZ CE 907364 Zusammenfassung der Konformitätsinformationen Anwendbare Vorschrift Richtlinie 2014/35/EU Referenzgrenzwerte Richtlinie 2013/35/EU, Empfehlung 1999/519/EG Anwendbare Normen IEC 62822-1:2016, IEC 62822-2:2016 Bestimmungsgemäße Verwendung...
-
Seite 7: Abschnitt 1 − Sicherheitsmassnahmen - Vor Gebrauch Lesen
ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ger_som_2015−09 Schützen Sie sich und andere vor Verletzungen — lesen und befolgen Sie diese wichtigen Sicherheitsmaßnahmen und Betriebshin- weise und bewahren Sie sie gut auf. 1-1. Symbole GEFAHR! − Signalisiert eine Gefahrensituation, die Signalisiert besondere Hinweise. - Seite 8 D Nur gut gewartete Geräte verwenden. Beschädigte Teile sofort re- LICHTBOGENSTRAHLEN können parieren oder auswechseln. Gerät gemäß Augen und Haut verbrennen Betriebsanleitung warten. D Bei Arbeiten in größerer Höhe Sicherheitsgeschirr tragen. Beim Schweißen entstehende Lichtbogenstrahlen D Alle Platten und Abdeckungen an ihrem Platz belassen. verursachen sehr intensive sichtbare und unsicht- bare (ultraviolette und infrarote) Strahlen, die Augen D Das Massekabel mit gutem Metallkontakt zum Werkstück oder...
-
Seite 9: Zusätzliche Gefahren Bei Installation, Betrieb Und Wartung
D Nach Beendigung der Schweißarbeiten den Arbeitsbereich auf LÄRM kann das Gehör schädigen. verbleibende Funken, glühende Teilchen und Flammen kontrollieren. Der Lärm einiger Verfahren oder Geräte kann das D Nur zulässige Sicherungen bzw. Schutzschalter einsetzen. Diese Gehör schädigen. dürfen weder zu groß ausgelegt sein noch dürfen sie umgangen werden. - Seite 10 D Bei Arbeiten in luftiger Höhe die Ausrüstung (Kabel und Leitungen) BEWEGLICHE TEILE können von fahrenden Flurförderzeugen fernhalten. Verletzungen verursachen. D Halten Sie sich beim manuellen Heben von schweren Teilen oder Geräten an die Leitlinien des Anwendungshandbuchs zur D Abstand zu beweglichen Teilen, wie z.B. Lüf- überarbeiteten NIOSH Hebegleichung (”Applications Manual for tern, halten.
-
Seite 11: Warnhinweise Nach California Proposition 65
1-4. Warnhinweise nach California Proposition 65 Schweiß- oder Schneidegeräte erzeugen Dämpfe und Gase Dieses Produkt enthält Chemikalien, u.a. auch Blei, die, laut die Chemikalien enthalten, welche lt. dem Staat Kalifornien, dem Staat Kalifornien, Krebs, Geburts− oder andere Fort- Geburts-defekte und in manchen Fällen Krebs hervorrufen pflanzungsschäden hervorrufen können. - Seite 12 OM-222 Seite 6...
-
Seite 13: Abschnitt 2 − Erklärungen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 2 − ERKLÄRUNGEN 2-1. Allgemeine - Hinweise Einige der Symbole sind nur an CE-Produkten zu finden. Achtung! Die Symbole weisen auf mögliche vorhandene Gefahren hin. Safe1 2012−05 Trockene Isolierhandschuhe tragen. Elektrode nicht mit bloßer Hand berühren. Keine feuchten oder beschädigten Handschuhe tragen. - Seite 14 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com Warnschild nicht entfernen oder übermalen/überdecken. Safe20 2012−05 Vor Arbeiten an der Maschine den Netzstecker ziehen. Safe30 2012−05 Der Strombedarf ist dem Leistungsschild zu entnehmen. Safe34 2012−05 Die Anschlussstellen und -vorschriften sind der Betriebsanleitung und den Schildern auf der Innenseite zu entnehmen.
-
Seite 15: Verschiedene Symbole Und Definitionen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 2-2. Verschiedene Symbole und Definitionen Einige der Symbole sind nur an CE-Produkten zu finden. Ampere Erde Stabelektrode Spannung Fülldraht- Prozent schweißen (FCAW) Hertz Geichstrom Kohle−Lichtbogen- schneiden mit Luft Lastfreie Nennspannung Fernsteuerung Primärspannung Drossel Drehstrom... -
Seite 16: Abschnitt 3 − Technische Angaben
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 3 − TECHNISCHE ANGABEN 3-1. Wo befindet sich Typenschild Seriennummer Leistungsangaben? Die Seriennummer und die Leistungsangaben zu diesem Produkt befinden sich vorne oder hinten am Gerät. Dem Typenschild können Sie entnehmen, an welche Stromversorgung das Gerät anzuschließen ist und/oder wie die abgegebene Nennleistung ist. -
Seite 17: Einschaltdauer Und Überhitzung
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 3-4. Einschaltdauer und Überhitzung Die Einschaltdauer ist der Prozent- satz von 10 Minuten, den ein Gerät ohne zu überhitzen bei Nennlast schweißen kann. Wenn das Gerät zu heiß wird, öffnet sich das (die) Thermostat(e), der Ausgang wird abgeschaltet und das Gebläse läuft an. -
Seite 18: Volt-Ampere Kurven
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 3-5. Volt-Ampere Kurven Volt−Ampere Kurven zeigen die minimalen und maximalen Span- nungs− und Amperewerte des Gerätes. Kurven anderer Einstel- lungen fallen zwischen die abgebil- deten Kurven. A. 300 Amp Modell E-Hand Gleichstrom in Ampere B. -
Seite 19: Abschnitt 4 − Einbau
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 4 − EINBAU 4-1. Auswahl eines Aufstellplatzes Transport Gerät nicht dort bewegen oder betätigen, wo es kippen könnte. ODER Platzierung und Luftströmung Wenn Benzin oder flüchtige Flüssigkeiten in der Nähe sind, müssen Installation... -
Seite 20: Abmessungen Und Gewichte
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-2. Abmessungen und Gewichte Abmessungen 300 Amp Modell 450 Amp Modell 650 Amp Modell 762 mm, einschl. Huböse 762 mm, einschl. Huböse 762 mm, einschl. Huböse 585 mm 585 mm 585 mm 775 mm, einschl. -
Seite 21: Kabelgrößen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-4. Kabelgrößen* HINWEIS − Die Gesamtkabellänge im Schweißstromkreis (siehe untenstehende Tabelle) = die Länge beider Schweißkabel in Summe. Wenn sich die Stromquelle 30 m vom Werkstück entfernt befindet, beträgt die Gesamtkabellänge im Schweißstromkreis beispielsweise 60 m (2 Kabel à 30 m). Dann ist die Spalte mit „60 m”... -
Seite 22: Anschluss Schweißkabel
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-6. Anschluss Schweißkabel Benötigtes Werkzeug: 19 mm 803 778-B weiteres Teil angebracht werden. Kupferschiene Vor Anschluss von Schweißkabeln Achten darauf, dass Gerät vom Netz trennen. Mitgelieferte Mutter Anschlussflächen vom Kabelschuh nicht ordnungsgemäß... -
Seite 23: Fernregelung Anschließen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-8. Fernregelung anschließen Steckverbindung RC8 der Remote 14 Fernregelung Optionale Fernregelung mit RC8 verbinden. C L N ODER ODER Ref. ST-800 101-D / ST-141 127-D OM-222 Seite 17... -
Seite 24: Elektrik
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-9. Elektrik Die Nichtbeachtung dieses Serviceführers für die Elektrik kann zu einem Stromschlag oder Brandgefahr führen. Diese Empfehlungen beziehen sich auf einen speziellen Bereich des Stromkreises, der allein für die Nennleistung und Einschaltdauer der Schweißstromquelle gilt. -
Seite 25: Steckbrücken Setzen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-10. Steckbrücken setzen Eingangsstrom vor der In- stallation oder Verschiebung der Leitungsbrücken und Sperr−/Wiedereinschaltsi- cherung von Stromquelle trennen. Am Ort zur Verfügung stehende Eingangsspannung überprüfen. Aufkleber mit Steckbrückenverbindung Aufkleber überprüfen − Gerät weist nur einen auf. -
Seite 26: Anschließen An 3-Phasen-Stromversorgung
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-11. Anschließen an 3-Phasen-Stromversorgung GND/PE ERDE Eingangsschaltschütz Zuerst Erdleiter (GND/PE) verbinden. Erforderliche Werkzeuge: 5/32 in. 3/8, 1/2 in. 3/8 in. input3 2015−01 − Ref. 803 766-C / 800 103-D / Ref. 801 116-A OM-222 Seite 20... - Seite 27 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-11. Anschließen an 3-Phasen-Stromversorgung (Fortsetzung) benenfalls Kabelschuhe verwenden, die der Die Eingangsleitungen L1 (U), L2 (V) und L3 Die Installation muss nach allen Stromstärke entsprechend ausgelegt sind und, (W) an die Anschlüsse der Schweißstrom- nationalen und regionalen Vorschriften die über eine geeignete Öse verfügen.
-
Seite 28: Abschnitt 5 − Bedienung
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 5 − BEDIENUNG 5-1. Bedienelemente (Ohne CE - Zeichen) Beispiel: 450 Amp. Modell 165 597-L Polaritätswählschalter (optional bei Regler für normale Schweißstromstärke auf Zur Fernregelung wird der Schalter in die den 50 Hz Modellen) 0 stellen. -
Seite 29: Bedienelemente (Ce - Ausführung)
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 5-2. Bedienelemente (CE - Ausführung) Beispiel: 300 Amp. Modell 173 450-E Polaritätswählschalter (optional bei Regler für normale Schweißstromstärke auf Zur Fernregelung wird der Schalter in die den 50 Hz Modellen) 0 stellen. Im Uhrzeigersinn drehen, um die Stellung „Fernregelung“... -
Seite 30: Abschnitt 6 − Wartung & Fehlersuche
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 6 − WARTUNG & FEHLERSUCHE 6-1. Routinemäßige Wartung Gerät vor Durchführung der Wartungsarbeiten vom Netz trennen. Strom vor Durchführung der Wartungsarbeiten abschalten. n = Prüfen Z = Wechseln ~ = Reinigen Δ... -
Seite 31: Fehlersuche
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 6-3. Fehlersuche Fehler Abhilfe Kein Schweißausgang; Gerät “tot”. Leitungstrennschalter einschalten (siehe Abschnitt 4-11). Sicherung F1 überprüfen; falls notwendig, auswechseln (siehe Abschnitt 6-2). Netzsicherung(en) überprüfen und, falls notwendig, auswechseln, oder Sicherungsautomat zurück- setzen (siehe Abschnitt 4-11). -
Seite 32: Abschnitt 8 − Elektrische Schaltpläne
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 8 − ELEKTRISCHE SCHALTPLÄNE Abb. 8-1. Elektrische Schaltpläne OM-222 Seite 26... - Seite 33 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 267 726-A OM-222 Seite 27...
- Seite 34 Notizen...
- Seite 35 Gültig ab 1. Januar 2016 (Geräte ab Seriennummer “MG” oder jünger) Diese Garantiebestimmungen ersetzen alle vorhergehenden MILLER-Garantien und sind die ausschließlich gültigen Garan- tiebestimmungen, ohne daß weitere Garantien ausdrücklich oder implizit enthalten wären. GARANTIEBESTIMMUNGEN − Gemäß den unten festgelegten Bestim- 90 Tage —...
-
Seite 36: Besitzerdokument
Beschädigung beim Transport. Zur Unterstützung bei der Anmeldung oder Regelung von Ansprüchen wenden Sie sich an Ihren Händler und/ oder die Versandabteilung des Geräteherstellers. © ÜBERSETZUNG DER ORIGINAL BEDIENUNGSANLEITUNG − GEDRUCKT IN DER V.S. 2016 Miller Electric Mfg. Co. 2016−01...
