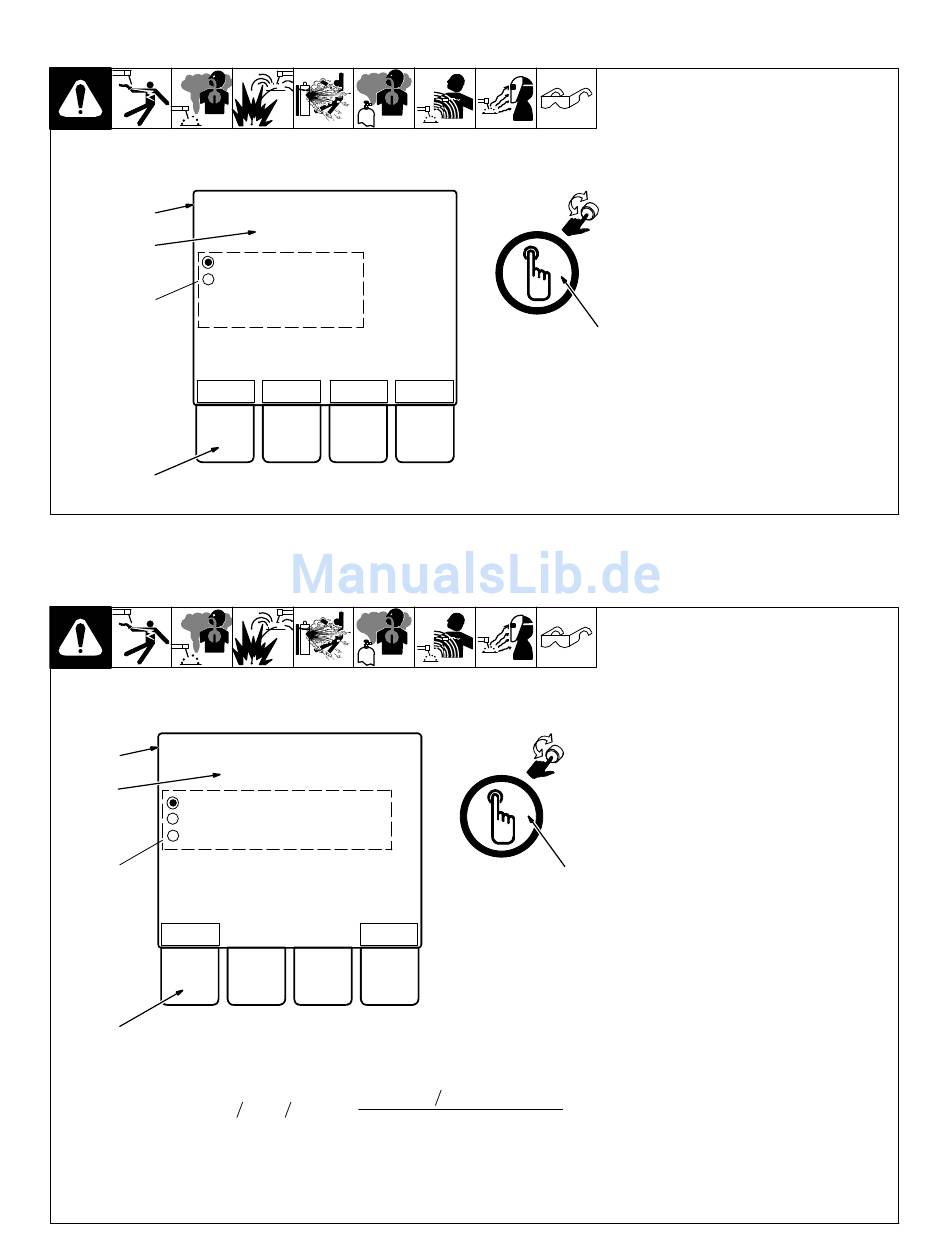

4-20. Logs Menu

Home > Logs
1
2
Error Log
Boot Log
4
Home
5

4-21. Status Menu

Home > Status
1
Status Menu
2
Load Bank Mode> Off
Accu‐Power Mode> Off
Actual / Command> Off
4
Home
5
Heat Input [kJ in (kJ mm)] +
OM-276631 Seite 28
Logs Menu
Back
Back
Power (kJ s) x ArcTime (s)
Weld Bead Length [in (mm)]
1 Verzeichnisanzeige
Zeigt den aktuellen Verzeichnispfad an.
2 Menüname
Zeigt den Namen des aktuellen Menüs an.
3 Knopf zum Blättern und Taste zum
Auswählen/Speichern
Knopf drehen, um die aktive Option zu ändern.
Neben der aktiven Option wird ein schwarzer
Kreis angezeigt, neben inaktiven Optionen wird
ein weißer Kreis angezeigt. Drücken Sie den
Knopf, um die aktive Option auszuwählen.
4 Optionen
„Error Log" (Fehlerprotokoll) − Zeigt eine Liste
der letzten vom Gerät erkannten Fehler an.
Verwenden Sie den Knopf zum Blättern, um
einen Bildlauf durch die Liste durchzuführen.
Drücken Sie im Bildschirm
3
(Fehlerprotokoll) den Softkey „Home" (Home),
um zum Bildschirm
zurückzukehren, oder den Softkey „Logs"
(Protokolle), um zum Menü „Logs" (Protokolle)
zurückzukehren.
„Boot Log" (Startprotokollierung) − Zeigt die
Folge und den Status von Ereignissen an, die
während des Startvorgangs aufgetreten sind.
5 Softkey „Home" (Home)
Drücken Sie den Softkey „Home", um zum
Menübildschirm
zurückzukehren.
1 Verzeichnisanzeige
Zeigt den aktuellen Verzeichnispfad an.
2 Menüname
Zeigt den Namen des aktuellen Menüs an.
3 Knopf zum Blättern und Taste zum
Auswählen/Speichern
Knopf drehen, um die aktive Option zu ändern.
Neben der aktiven Option wird ein schwarzer
Kreis angezeigt, neben inaktiven Optionen wird
ein weißer Kreis angezeigt. Drücken Sie den
Knopf, um die aktive Option auszuwählen.
4 Optionen
„Load Bank Mode" (Modus Lastwiderstandsgerät)
- Verwendet, um bei der Wartung Messgeräte oder
Testausrüstungen zu kalibrieren.
„Accu-Power Mode" (Accu−Power−Modus) - Zeigt
die Momentanleistung
3
Drahtvorschub−Geschwindigkeitsanzeige
Kilojoules pro Sekunde auf das nächste Zehntel
gerundet an. Die Anzeige wird beim Schweißen
einmal pro Sekunde aktualisiert. Nach dem
Schweißen wird die Momentanleistung ca. zehn
Sekunden lang angezeigt, bevor die Anzeige zur
Drahtvorschubgeschwindigkeit zurückkehrt. Wenn
die Drahtvorschubgeschwindigkeit während des
Schweißvorgangs angepasst wird, zeigt die
Anzeige die Drahtvorschubgeschwindigkeit
während der Anpassung an und kehrt nach
Abschluss der Einstellung zur Momentanleistung
zurück.
Um die Schweißwärmezufuhr zu berechnen,
multiplizieren Sie die Momentanleistung mit der
Lichtbogendauer und teilen Sie den Wert dann
durch die Schweißraupenlänge (siehe Gleichung).
„Actual/Command" (Ist/Soll) − Sie können
wählen, ob während des Schweißens die
Ist−Werte oder die vom Benutzer eingestellten
Sollwerte angezeigt werden sollen.
5 Softkey „Home" (Home)
Drücken Sie den Softkey „Home", um zum
Menübildschirm „Home" (Home) zurückzukehren.
„Error Log"
„Home" (Home)
„Home" (Home)
