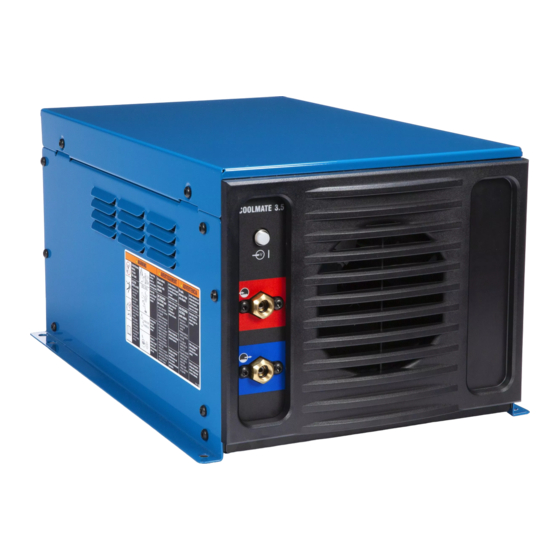

Miller Coolmate 3.5 Betriebsanleitung
Vorschau ausblenden Andere Handbücher für Coolmate 3.5:

Werbung

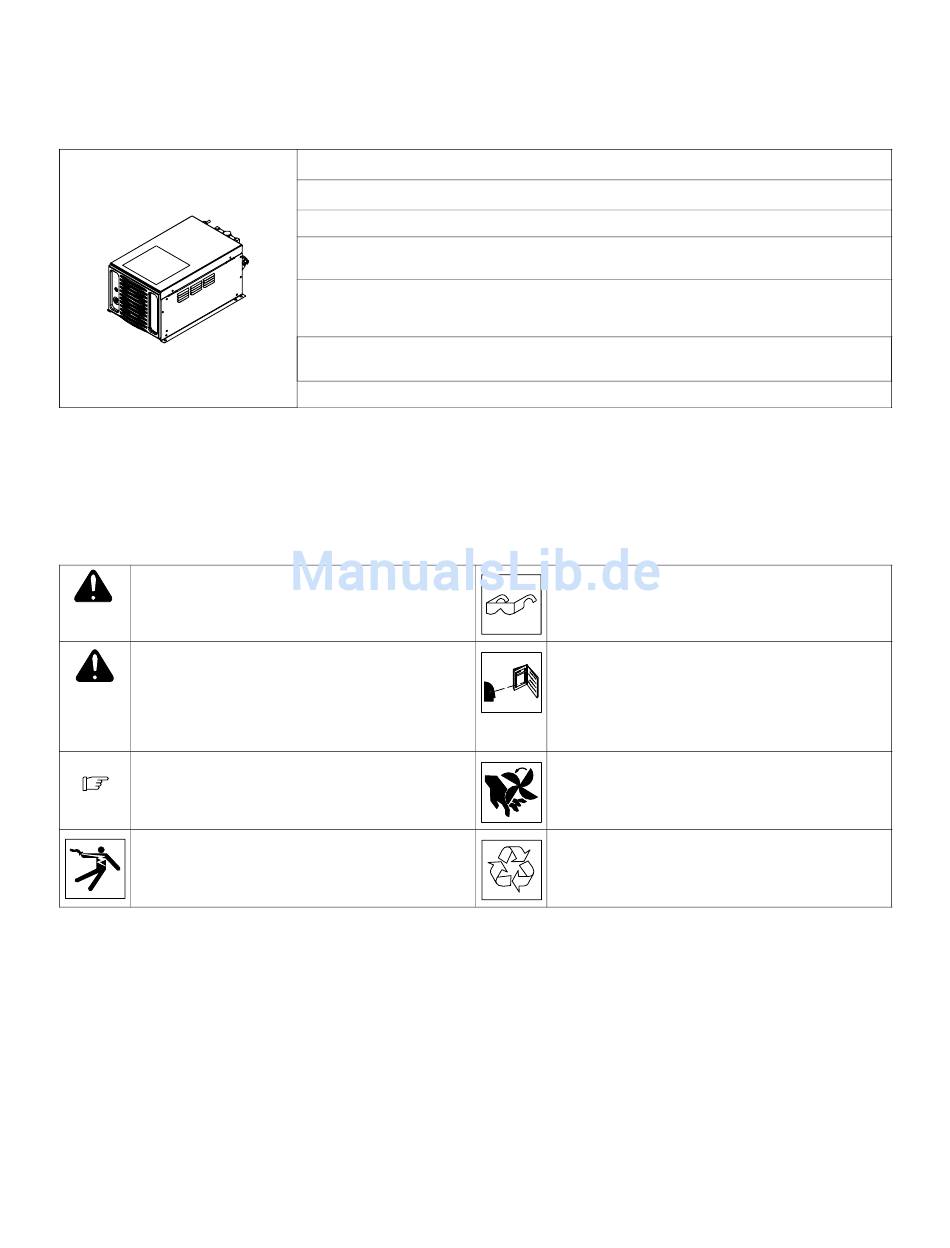

BETRIEBSANLEITUNG
Coolmate™ 3.5
1.
Technische Daten
804 839-A
2.
Beschreibung der Sicherheitssymbole
GEFAHR! − Signalisiert eine Gefahrensituation, die zum
Tod oder zu schweren Verletzungen führt, sofern sie nicht
vermieden wird. Die möglichen Gefahren sind in den be-
gleitenden Symbolen dargestellt oder im Text erläutert.
Signalisiert eine Gefahrensituation, die zum Tod oder zu
schweren Verletzungen führt, sofern sie nicht vermieden
wird. Die möglichen Gefahren sind in den begleitenden
Symbolen dargestellt oder im Text erläutert.
HINWEIS Signalisiert Inhalte, die sich nicht auf Personenschäden
beziehen.
Signalisiert besondere Hinweise.
Vorsicht vor Elektroschocks von stromführenden Leitungen.
Vor der Installation dieses Einbausatzes das Gerät vom
Netz trennen. Alle Gehäuse und Abdeckungen wieder
einbauen.
3.
Wo befindet sich das Typenschild mit der Seriennummer und den
Leistungsangaben?
Die Seriennummer und die Leistungsangaben zu diesem Produkt befinden sich vorne am Gerät. Dem Typenschild können Sie entnehmen, an welche
Stromversorgung das Gerät anzuschließen ist und/oder wie die abgegebene Nennleistung ist. Vermerken Sie die Seriennummer auf der Rückseite
dieses Handbuchs, damit Sie später darauf zurückgreifen können.
Kühlmittel-Zirkuliersystem für wassergekühlte WIG-Schweißbrenner und MIG/MAG-Brenner
Für Brenner mit bis zu 600 Ampere
Schutzart: IP23 CM − Nicht bestimmt für den Einsatz in Strahlwasser oder Sprühwasser (Winkel < 60°).
Kühlmittel-T ankinhalt: 13,2 l
Max. Kühlleistung: 14,000 BTU/h bei 4,7 l/Min.
IEC Kühlleistung: 1.660 W (5.660 BTU/hr) bei 1.1 qt/min (1 l/Min.)
Die IEC Kühlleistung gewährleistet, dass die Kühlmittel−Rücklauftemperatur nicht höher als 40° C ge-
genüber der Umgebungstemperatur bei einer Mindestdurchflussmenge von 1 l/Min. ist.
Abmessungen: 660 mm lang, 400 mm breit, 298 mm hoch
Gewicht: 27 kg
Anschlußleistung für 115-Volt-Modelle: 5,9 Ampere, 60 Hertz, 4,7 Ampere, 50 Hertz einphasig
OM-231 313G/ger
2008−11
Schutzbrillen mit Seitenschutz tragen.
Dieses Gerät darf nur von geschultem und qualifiziertem
Personal installiert, betrieben und gewartet werden. Wenn
Sie Fragen zu den Anweisungen haben, nehmen Sie bitte
mit Ihrem Händler Kontakt auf. SICHERHEITSHINWEISE
ZUM SCHWEISSEN sowie EMK-Informationen finden
Sie in den Betriebsanleitungen des Drahtvorschubs und
der Schweißstromquelle.
Vorsicht an beweglichen Teilen. Schutzvorrichtungen
und Gehäuse nicht abnehmen, Abdeckungen geschlossen
halten und Hände von beweglichen Teilen fernhalten.
Gebrauchtes Kühlmittel auf umweltfreundliche Weise
wieder aufbereiten oder entsorgen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miller Coolmate 3.5

  • Seite 1 BETRIEBSANLEITUNG OM-231 313G/ger 2008−11 Coolmate™ 3.5 Technische Daten Kühlmittel-Zirkuliersystem für wassergekühlte WIG-Schweißbrenner und MIG/MAG-Brenner Für Brenner mit bis zu 600 Ampere Schutzart: IP23 CM − Nicht bestimmt für den Einsatz in Strahlwasser oder Sprühwasser (Winkel < 60°). Kühlmittel-T ankinhalt: 13,2 l Max.
  • Seite 2: Declaration Of Conformity

    DECLARATION OF CONFORMITY for European Community (CE marked) products. MILLER Electric Mfg. Co., 1635 Spencer Street, Appleton, WI 54914 U.S.A. declares that the product(s) identified in this declaration conform to the essential requirements and provisions of the stated Council Directive(s) and Standard(s).
  • Seite 3 Warnschilder OM-231 313 Page 1...
  • Seite 4 Warnschilder (Fortsetzung) S-180 663 Achtung! Die Symbole weisen auf abtrennen und Verletzungen Drahtvorschub oder anderen größeren mögliche vorhandene Gefahren hin. verursachen. Stets Abstand zu Teilen zur eigenen Sicherheit beweglichen Teilen halten. beachten. Elektroschocks durch stromführende Drähte können tödlich sein. Schutzbrille mit Seitenschutz tragen. Gebrauchtes Kühlmittel auf umweltfreundliche Weise wieder Vor Arbeiten an der Maschine den...
  • Seite 5: Symbole Und Definitionen

    Symbole und Definitionen Anzeige für Strom- Wasserauslass Hertz Stromversorgung versorgung (Kühlmittel) Wassereinlass Einphasig Anschluss Primärspannung (Kühlmittel) Wechselstrom Maximal mögliche Maximal möglicher Leistung Liter pro Schutzgrad Leistung bei Strom bei Nennlast Minute 1max Nennlast WEEE Etikett (Für verkaufte Produkte innerhalb der EU) Dieses Produkt (wo geeignet) nichtüber den allgemeinen Abfall entsorgen.
  • Seite 6: Anschlüsse Für Wig-Schweißen

    Anschlüsse für WIG-Schweißen Benötigtes Werkzeug: 5/8 zoll 804 846-A Um ein Überhitzen des Kühlgerätes zu ver- 5/8-18-Gewinde. Bei manchen Stromquellen der Sicherung oder des Schutzschalters meiden, darf der Luftstrom zum Gerät nicht kann ein WIG-Block erforderlich sein. sollte 15 Ampere betragen. blockiert werden.
  • Seite 7: Anschlüsse Für Msg-Schweißen

    10. Anschlüsse für MSG-Schweißen Benötigtes Werkzeug: 5/8 zoll 804 845-A Um ein Überhitzen des Kühlgerätes zu ver- Die Anschlüsse haben ein linksdrehendes der Sicherung oder des Schutzschalters meiden, darf der Luftstrom zum Gerät nicht 5/8-18-Gewinde. sollte 15 Ampere betragen. blockiert werden. Bedienung: Kühlmittelbehälterkappe Den Behälter mit dem richtigen Kühlmittel...
  • Seite 8: Routinemäßige Wartung

    11. Routinemäßige Wartung Gerät vor Durchführung der Wartungsarbeiten vom Netz trennen. Δ = Reparatur n = Überprüfen Z = Auswechseln ~ = Reinigen l = Auswechseln * Wird vom autorisierten Fachhändler durchgeführt Alle 3 ~ Rippen des Austauschers Monate ausblasen ~Kühlmittelfilter bei hoher nKühlmittelstand prüfen.
  • Seite 9: Fehlersuche

    13. Fehlersuche Fehler Abhilfe Kühlsystem arbeitet nicht. Prüfen, ob Netzstecker in eine mit Spannung versorgte Steckdose eingesteckt ist. Hauptsicherungen oder Schutzschalter überprüfen; bei Bedarf auswechseln oder zurücksetzen. Motor überhitzt. Gerät startet wieder wenn der Motor abgekühlt ist. Netzschalter S1 und Motor (Mot) von autorisiertem Fachhändler überprüfen lassen. Geringer oder kein Kühlmitteldurchfluss.
  • Seite 10 15. Ersatzteilliste 804 838-C Abbildung 14-1. Haupt-Bausatz Item Dia. Part Mkgs. Description Quantity Abbildung 14-1. Haupt-Bausatz ... . . 230 156 Cover, top ............
  • Seite 11 Item Dia. Part Mkgs. Description Quantity Abbildung 14-1. Haupt-Bausatz (Fortsetzung) ... . . 213 072 Fan, Muffin ............
  • Seite 12 Anmeldung eines Anspruches bei Verlust fernde Spedition für: oder Beschädigung beim Transport. Zur Unterstützung bei der Anmeldung oder Regelung von Ansprüchen wenden Sie sich an Ihren Händler und/ oder die Versandabteilung des Geräteherstellers. © GEDRUCKT IN DER V.S. 2008 Miller Electric Mfg. Co.2008-01...
