SECTION 15
ABSCHNITT 7 – MSG-/MSG-IMPULS-/FÜLLDRAHT-
15-1. Typical Connection For Remote Control Feeder GMAW/GMAW-P/FCAW Process

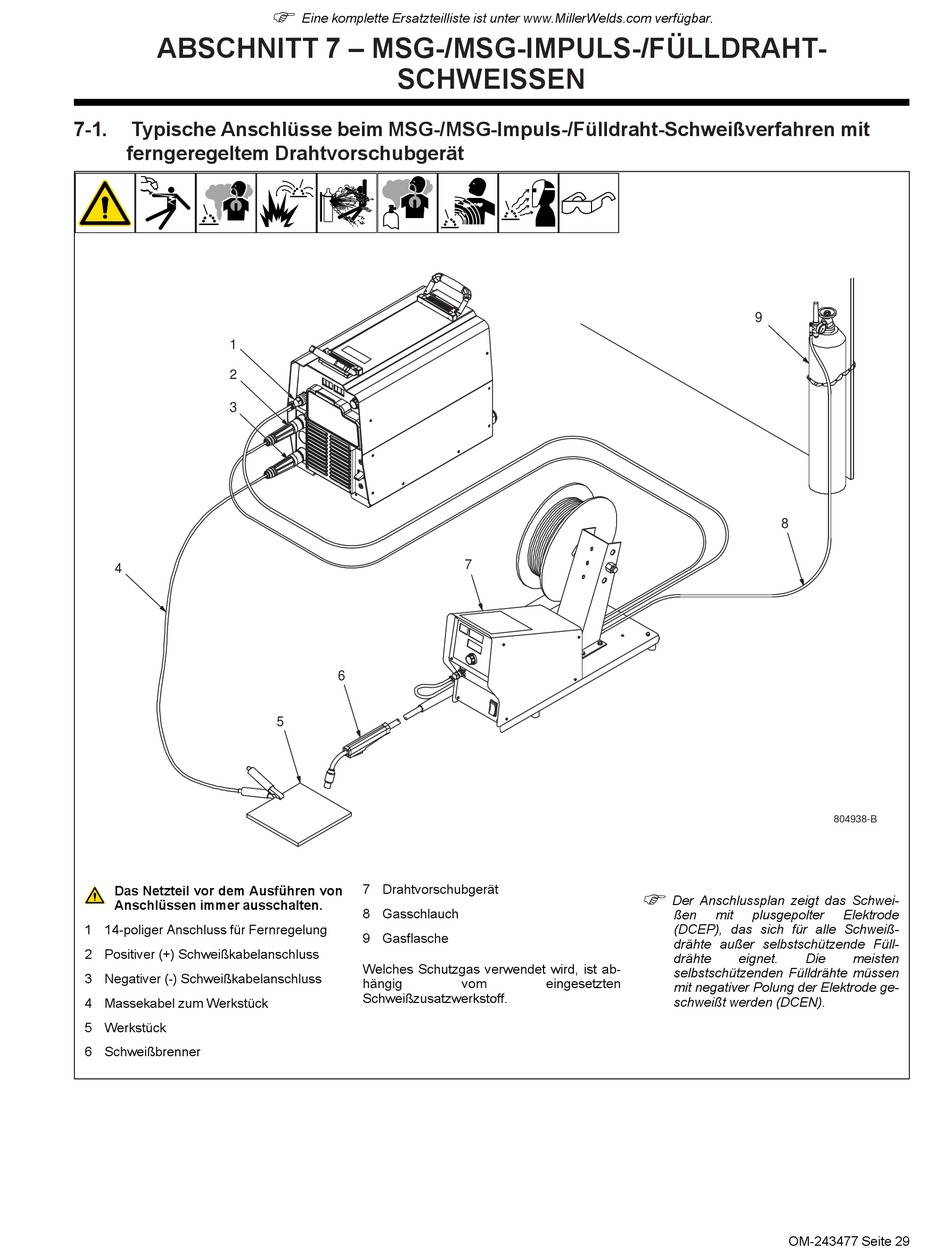

7-1. Typische Anschlüsse beim MSG-/MSG-Impuls-/Fülldraht-Schweißverfahren mit
ferngeregeltem Drahtvorschubgerät
1
2
3
4
Das Netzteil vor dem Ausführen von
Anschlüssen immer ausschalten.
1 14-poliger Anschluss für Fernregelung
2 Positiver (+) Schweißkabelanschluss
3 Negativer (-) Schweißkabelanschluss
4 Massekabel zum Werkstück
5 Werkstück
6 Schweißbrenner
GMAW/GMAW-P/FCAW OPERATION
�
Eine komplette Ersatzteilliste ist unter www.MillerWelds.com verfügbar.
SCHWEISSEN
6
5
7 Drahtvorschubgerät
8 Gasschlauch
9 Gasflasche
Welches Schutzgas verwendet wird, ist ab-
hängig
Schweißzusatzwerkstoff.
7
�
vom eingesetzten
9
8
804938-B
Der Anschlussplan zeigt das Schwei-
ßen mit plusgepolter Elektrode
(DCEP), das sich für alle Schweiß-
drähte außer selbstschützende Füll-
drähte eignet. Die
selbstschützenden Fülldrähte müssen
mit negativer Polung der Elektrode ge-
schweißt werden (DCEN).
OM-231242 Page 19
OM-243477 Seite 29
meisten
