INFORMATION
Verwenden Sie als Kühlmittel eine wasserlösliche, umweltverträgliche Emulsion, die sie im
Fachhandel beziehen können.
Achten Sie darauf, dass das Kühlmittel wieder aufgefangen wird. Achten Sie auf eine umwelt-
gerechte Entsorgung der verwendeten Kühl- und Schmiermittel. Beachten Sie die Entsorgungs-
hinweise der Hersteller.
4.9

Manueller Pinolenvorschub mit dem Feinvorschub


Drehen Sie die Griffschraube.
Der Pinolenhebel bewegt sich in
Richtung des Bohr-Fräskopfes und
aktiviert die Kupplung des Feinvor-
schubs.

Drehen Sie am Feinvorschub Pinole
um die Pinole zu bewegen.
4.10

Manueller Pinolenvorschub mit dem Pinolenhebel

ACHTUNG!
Die Kupplung des Feinvorschubs muss gelöst sein bevor Sie den Pinolenhebel
verwenden können. Die Betätigung des Pinolenhebels mit aktiviertem Feinvorschub
kann die Kupplung beschädigen.

Lösen Sie die Griffschraube
bewegt sich vom Bohr-Fräskopf weg und deaktiviert die Kupplung des Feinvorschubs.

4.10.1 Bohrtiefenanschlag

Verwenden Sie beim Bohren von mehre-
ren Löchern mit gleicher Tiefe den Bohr-
tiefenanschlag.
DE F40E
Seite 30
Griffschraube
Feinvorschub
Pinole

„Abb.4-8: Griffschraube" auf Seite 30 . Der Pinolenhebel
Anzeiger Bohrtiefe
Einstellschraube
für
Bohrtiefanschlag
Originalbetriebsanleitung

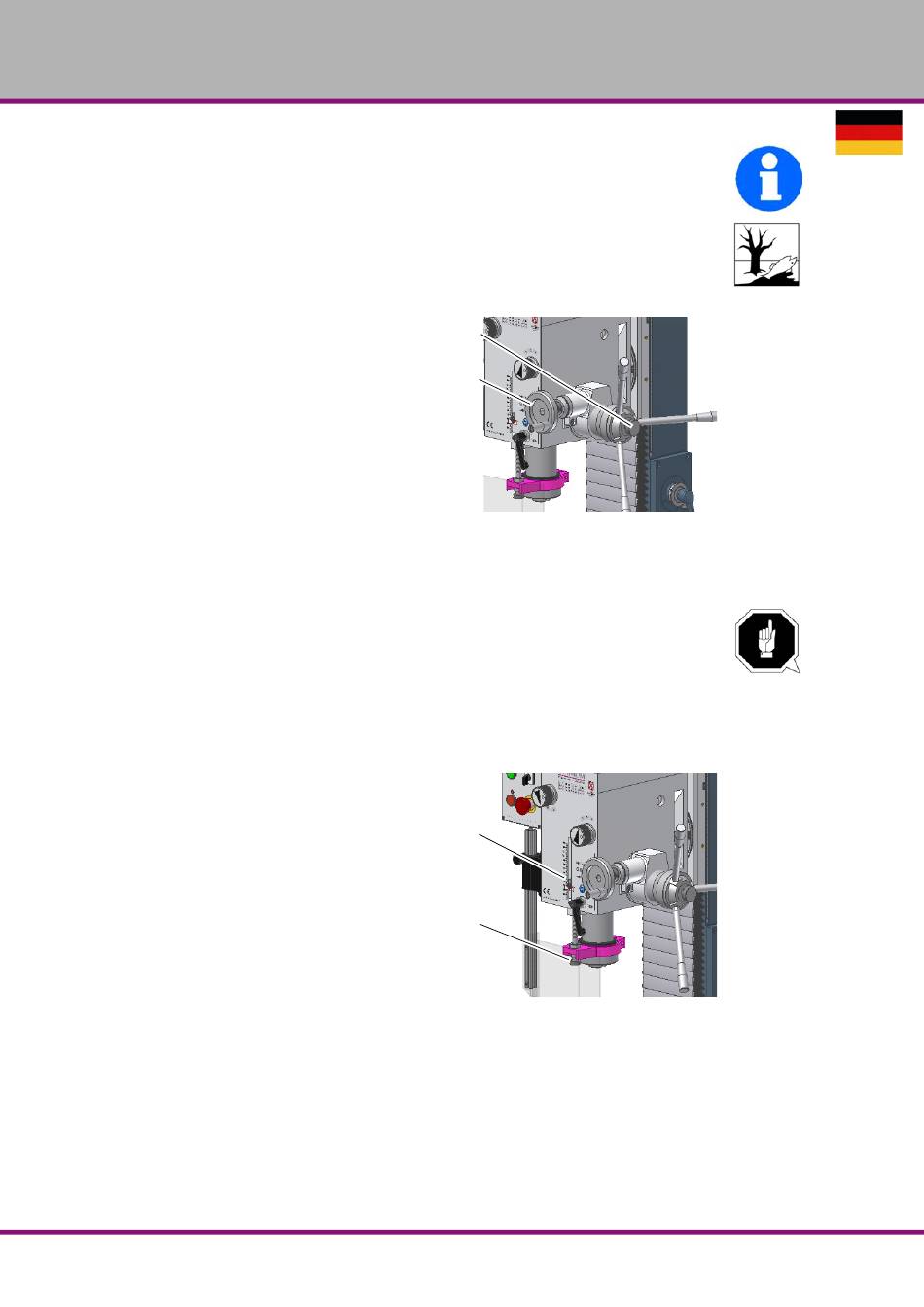

Abb.4-8: Griffschraube
Abb.4-9: Bohrtiefenanschlag
Version 1.0.4 vom 2014-04-15
Bedienung
