OPTIMUM
M A S C H I N E N - G E R M A N Y
Intervall Wo?
bei Bedarf
bei Bedarf
INFORMATION!
Die Spindellagerung ist dauergeschmiert. Es ist keine erneute Abschmierung erforderlich
5.3

Instandsetzung

Fordern Sie für alle Reparaturen einen Kundendiensttechniker der Firma Optimum Maschinen
Germany GmbH an.
Führt Ihr qualifiziertes Fachpersonal die Reparaturen durch, so muss es die Hinweise dieser
Betriebsanleitung beachten.
Die Firma Optimum Maschinen Germany GmbH übernimmt keine Haftung und Garantie für
Schäden und Betriebsstörungen als Folge der Nichtbeachtung dieser Betriebsanleitung.
Verwenden Sie für die Reparaturen

nur einwandfreies und geeignetes Werkzeug,

nur Originalersatzteile oder von der Firma Optimum Maschinen Germany GmbH aus-
drücklich freigegebene Serienteile.
DE F40E
Seite 36
Was? Wie?
Nachstellschraube Keilleiste
Nachstellschraube Keilleiste
Nachstellen
X- und Y
Achse

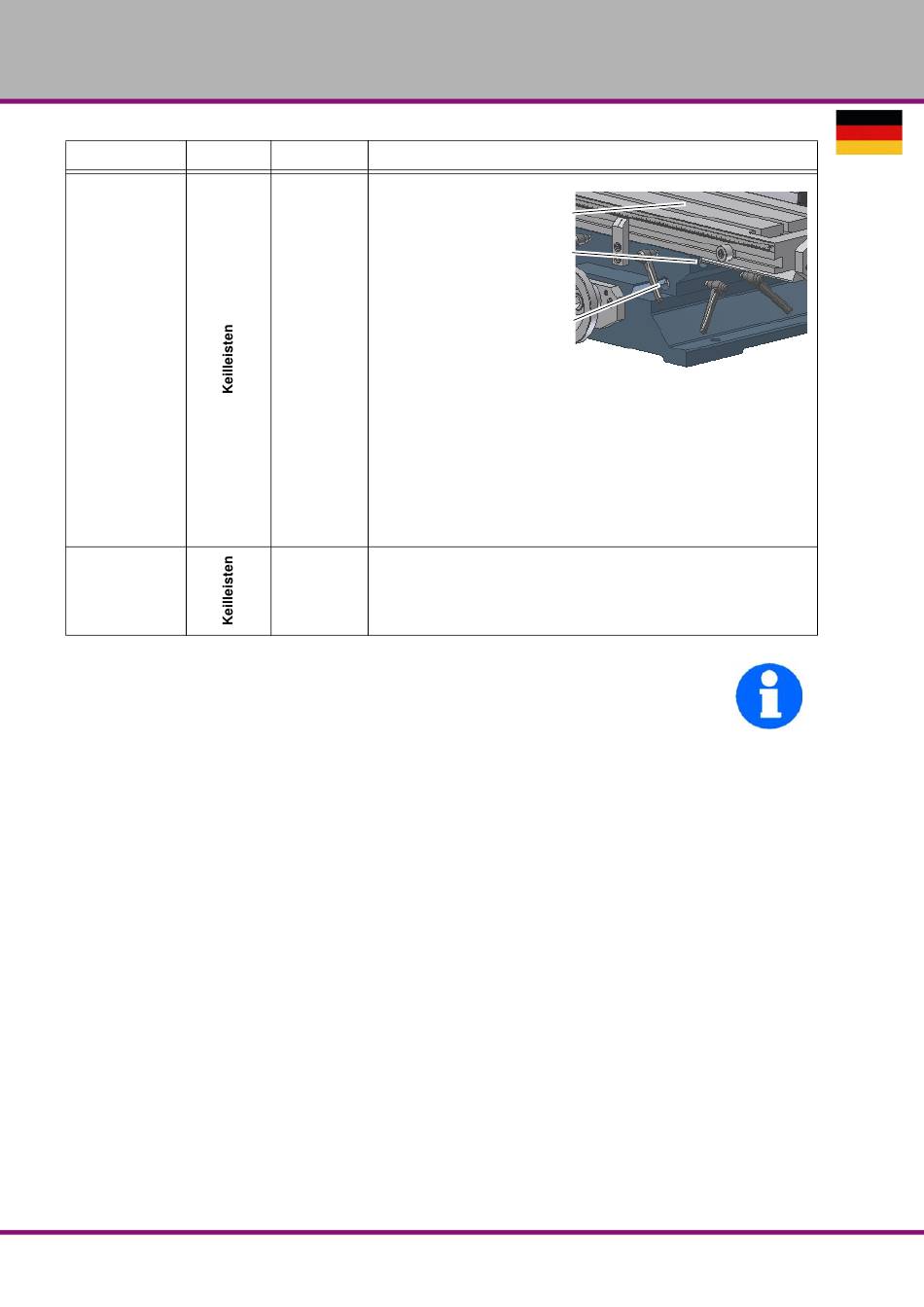

Abb.5-6: Kreuztisch

Drehen Sie die Nachstellschraube der jeweiligen
Keilleisten im Uhrzeigersinn. Die Keilleiste wird weiter
eingeschoben und verringert dadurch das Spiel in der Füh-
rungsbahn.

Kontrollieren Sie Ihre Einstellung. Die jeweilige Führungs-
bahn muss durch die Nachstellung noch leicht beweglich
sein, jedoch eine stabile Führung ergeben.

Gehen Sie wie unter "Nachstellen X- und Y Achse"
Nachstellen
beschrieben vor.
Z Achse
Originalbetriebsanleitung
Kreuztisch
X Achse rechts
Y Achse vorne
Version 1.0.4 vom 2014-04-15
Instandhaltung
