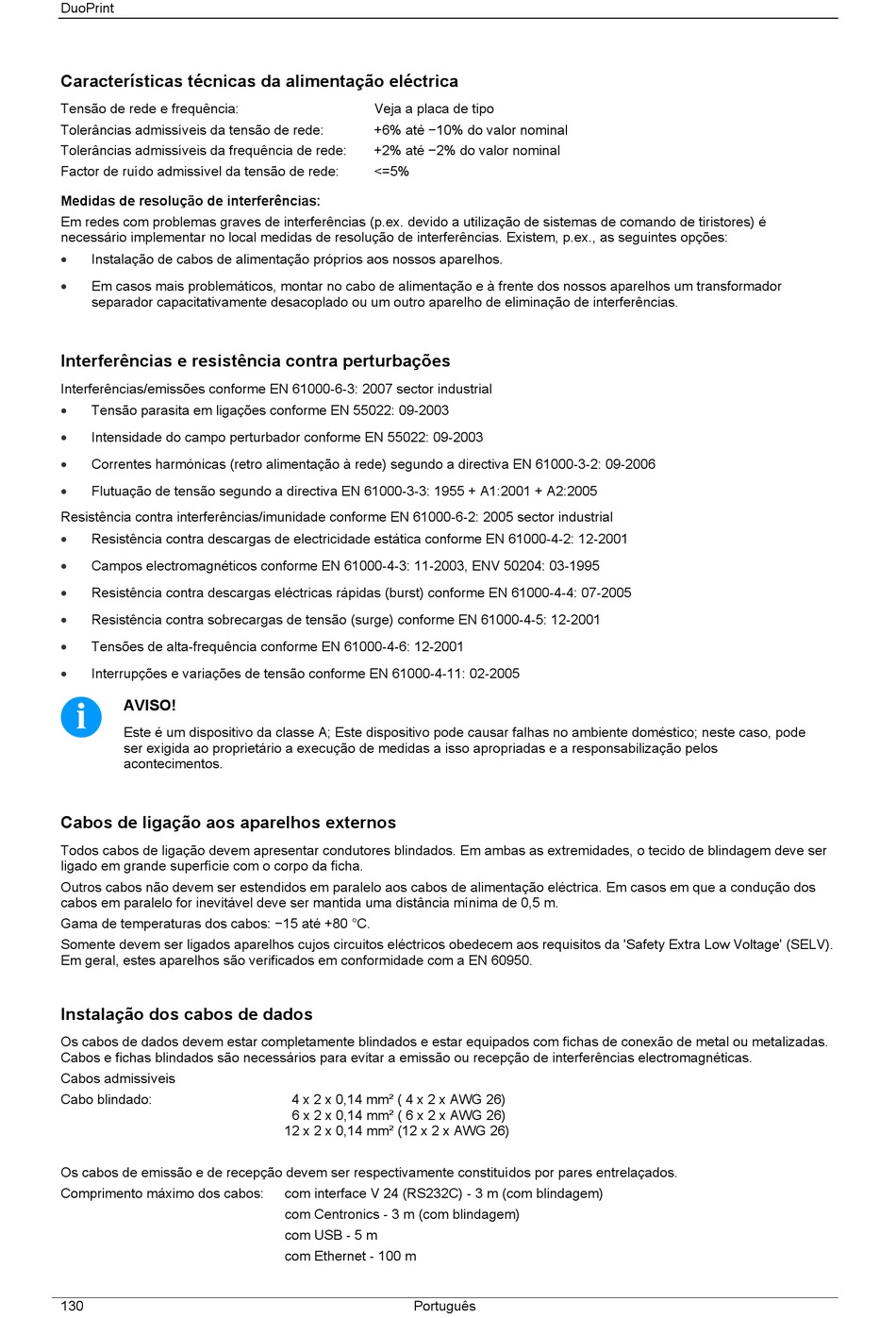

DuoPrint
Características técnicas da alimentação eléctrica
Tensão de rede e frequência:
Tolerâncias admissíveis da tensão de rede:
Tolerâncias admissíveis da frequência de rede:
Factor de ruído admissível da tensão de rede:
Medidas de resolução de interferências:
Em redes com problemas graves de interferências (p.ex. devido a utilização de sistemas de comando de tiristores) é
necessário implementar no local medidas de resolução de interferências. Existem, p.ex., as seguintes opções:

Instalação de cabos de alimentação próprios aos nossos aparelhos.

Em casos mais problemáticos, montar no cabo de alimentação e à frente dos nossos aparelhos um transformador
separador capacitativamente desacoplado ou um outro aparelho de eliminação de interferências.
Interferências e resistência contra perturbações
Interferências/emissões conforme EN 61000-6-3: 2007 sector industrial

Tensão parasita em ligações conforme EN 55022: 09-2003

Intensidade do campo perturbador conforme EN 55022: 09-2003

Correntes harmónicas (retro alimentação à rede) segundo a directiva EN 61000-3-2: 09-2006

Flutuação de tensão segundo a directiva EN 61000-3-3: 1955 + A1:2001 + A2:2005
Resistência contra interferências/imunidade conforme EN 61000-6-2: 2005 sector industrial

Resistência contra descargas de electricidade estática conforme EN 61000-4-2: 12-2001

Campos electromagnéticos conforme EN 61000-4-3: 11-2003, ENV 50204: 03-1995

Resistência contra descargas eléctricas rápidas (burst) conforme EN 61000-4-4: 07-2005

Resistência contra sobrecargas de tensão (surge) conforme EN 61000-4-5: 12-2001

Tensões de alta-frequência conforme EN 61000-4-6: 12-2001

Interrupções e variações de tensão conforme EN 61000-4-11: 02-2005
AVISO!
Este é um dispositivo da classe A; Este dispositivo pode causar falhas no ambiente doméstico; neste caso, pode
ser exigida ao proprietário a execução de medidas a isso apropriadas e a responsabilização pelos
acontecimentos.
Cabos de ligação aos aparelhos externos
Todos cabos de ligação devem apresentar condutores blindados. Em ambas as extremidades, o tecido de blindagem deve ser
ligado em grande superfície com o corpo da ficha.
Outros cabos não devem ser estendidos em paralelo aos cabos de alimentação eléctrica. Em casos em que a condução dos
cabos em paralelo for inevitável deve ser mantida uma distância mínima de 0,5 m.
Gama de temperaturas dos cabos: −15 até +80 °C.
Somente devem ser ligados aparelhos cujos circuitos eléctricos obedecem aos requisitos da 'Safety Extra Low Voltage' (SELV).
Em geral, estes aparelhos são verificados em conformidade com a EN 60950.
Instalação dos cabos de dados
Os cabos de dados devem estar completamente blindados e estar equipados com fichas de conexão de metal ou metalizadas.
Cabos e fichas blindados são necessários para evitar a emissão ou recepção de interferências electromagnéticas.
Cabos admissíveis
Cabo blindado:
Os cabos de emissão e de recepção devem ser respectivamente constituídos por pares entrelaçados.
Comprimento máximo dos cabos:
130
Veja a placa de tipo
+6% até −10% do valor nominal
+2% até −2% do valor nominal
<=5%
4 x 2 x 0,14 mm² ( 4 x 2 x AWG 26)
6 x 2 x 0,14 mm² ( 6 x 2 x AWG 26)
12 x 2 x 0,14 mm² (12 x 2 x AWG 26)
com interface V 24 (RS232C) - 3 m (com blindagem)
com Centronics - 3 m (com blindagem)
com USB - 5 m
com Ethernet - 100 m
Português
