LAK 6IMR - LAK 14ITR

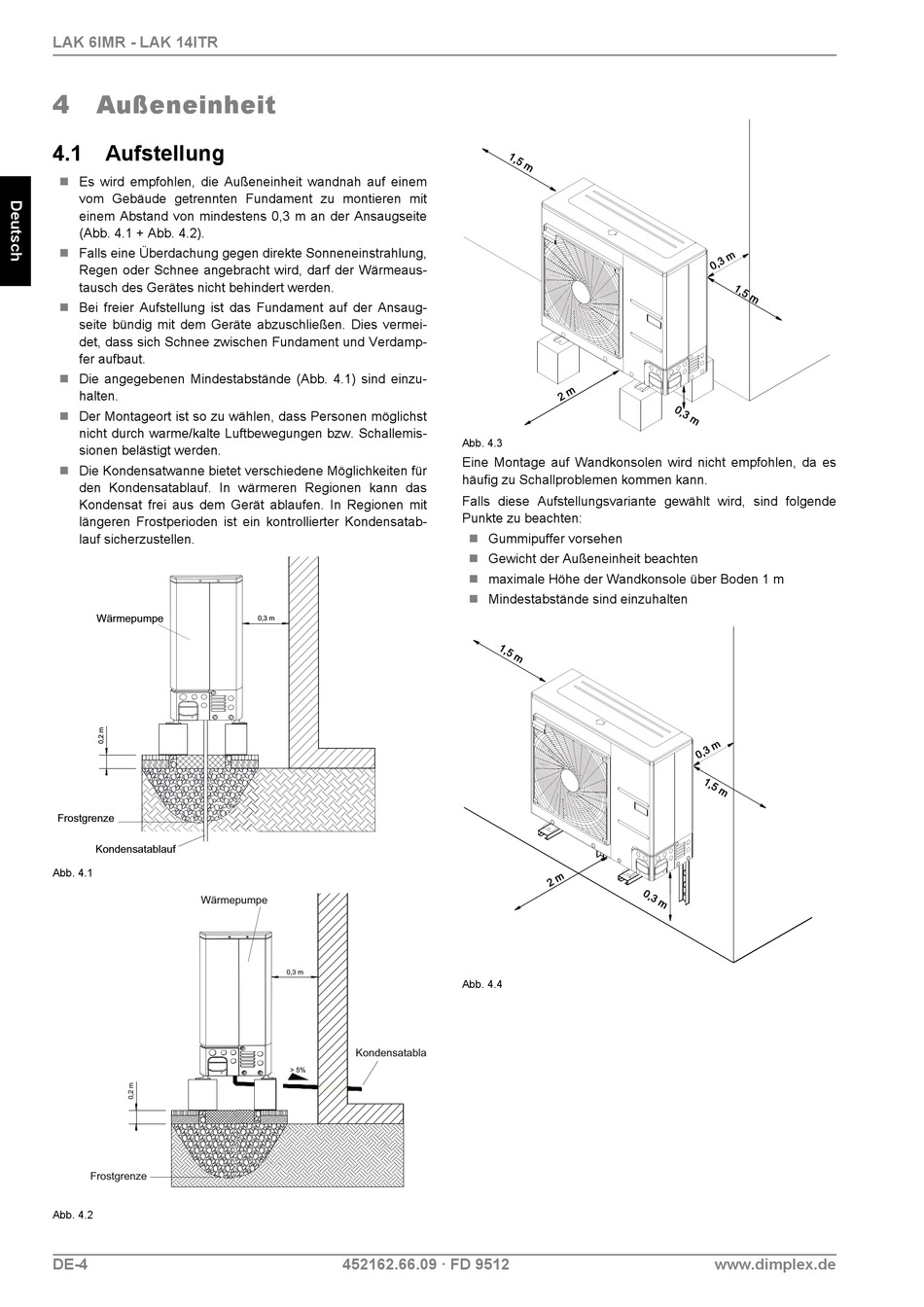

4 Außeneinheit

4.1 Aufstellung

 Es wird empfohlen, die Außeneinheit wandnah auf einem
vom Gebäude getrennten Fundament zu montieren mit
einem Abstand von mindestens 0,3 m an der Ansaugseite
(Abb. 4.1 + Abb. 4.2).
Falls eine Überdachung gegen direkte Sonneneinstrahlung,

Regen oder Schnee angebracht wird, darf der Wärmeaus-
tausch des Gerätes nicht behindert werden.
 Bei freier Aufstellung ist das Fundament auf der Ansaug-
seite bündig mit dem Geräte abzuschließen. Dies vermei-
det, dass sich Schnee zwischen Fundament und Verdamp-
fer aufbaut.
 Die angegebenen Mindestabstände (Abb. 4.1) sind einzu-
halten.
 Der Montageort ist so zu wählen, dass Personen möglichst
nicht durch warme/kalte Luftbewegungen bzw. Schallemis-
sionen belästigt werden.
 Die Kondensatwanne bietet verschiedene Möglichkeiten für
den Kondensatablauf. In wärmeren Regionen kann das
Kondensat frei aus dem Gerät ablaufen. In Regionen mit
längeren Frostperioden ist ein kontrollierter Kondensatab-
lauf sicherzustellen.
Abb. 4.1
Wärmepumpe
Frostgrenze
Abb. 4.2
DE-4
0,3 m
Kondensatabla
> 5%
452162.66.09 · FD 9512
Abb. 4.3
Eine Montage auf Wandkonsolen wird nicht empfohlen, da es
häufig zu Schallproblemen kommen kann.
Falls diese Aufstellungsvariante gewählt wird, sind folgende
Punkte zu beachten:
 Gummipuffer vorsehen
 Gewicht der Außeneinheit beachten
 maximale Höhe der Wandkonsole über Boden 1 m
 Mindestabstände sind einzuhalten
Abb. 4.4
