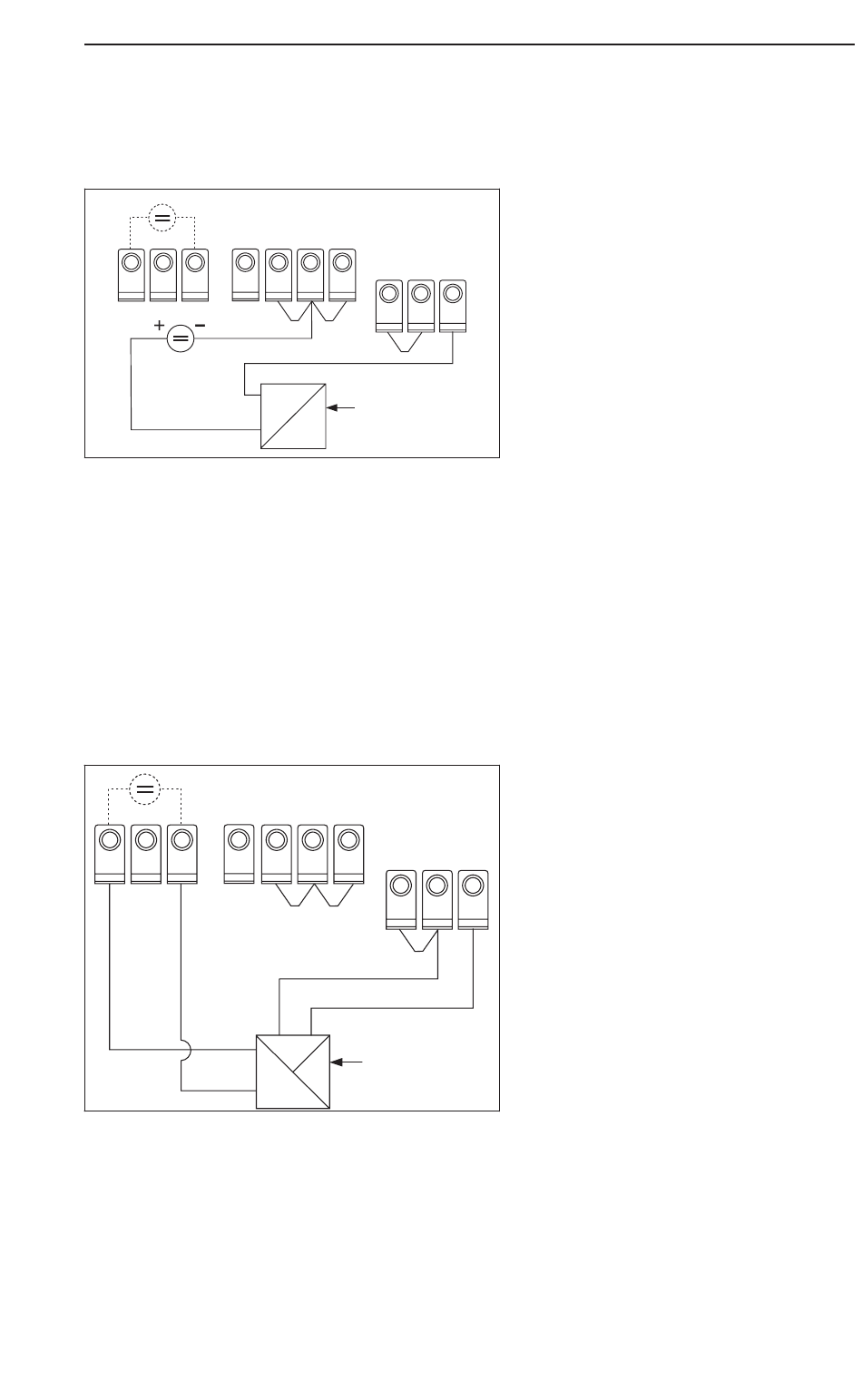

3.4.2 Transmetteur 2 fils alimenté par boucle lors de
l’utilisation d’une alimentation externe
-
+
14
82 83 81
Transmetteur 2 fils avec alimentation externe
3.4.3 Transmetteurs 4 fils avec raccordement énergie auxilaire
séparé et sortie courant ou tension, lors de
l’utilisation de l’alimentation intégrée à l’appareil
Tenir compte de la puissance de raccordement max. du
transmetteur; utiliser le cas échéant une alimentation externe
(voir chap. 3.4.4)
-
+
83 81
82 14
Transmetteur 4 fils avec sortie courant à
alimentation interne
11 15
13
11
12
-
I
Y
+
11 15
13
12
-
+
-
I
Y
+
Transmetteur de process
16
11 16
'
