3.4 Raccordement de capteurs externes

Dans le cas de transients puissants, il faut prévoir sur les lignes
une protection contre les surtensions.
Les borniers non utilisés ne sont pas représentés dans les
schémas de raccordement.

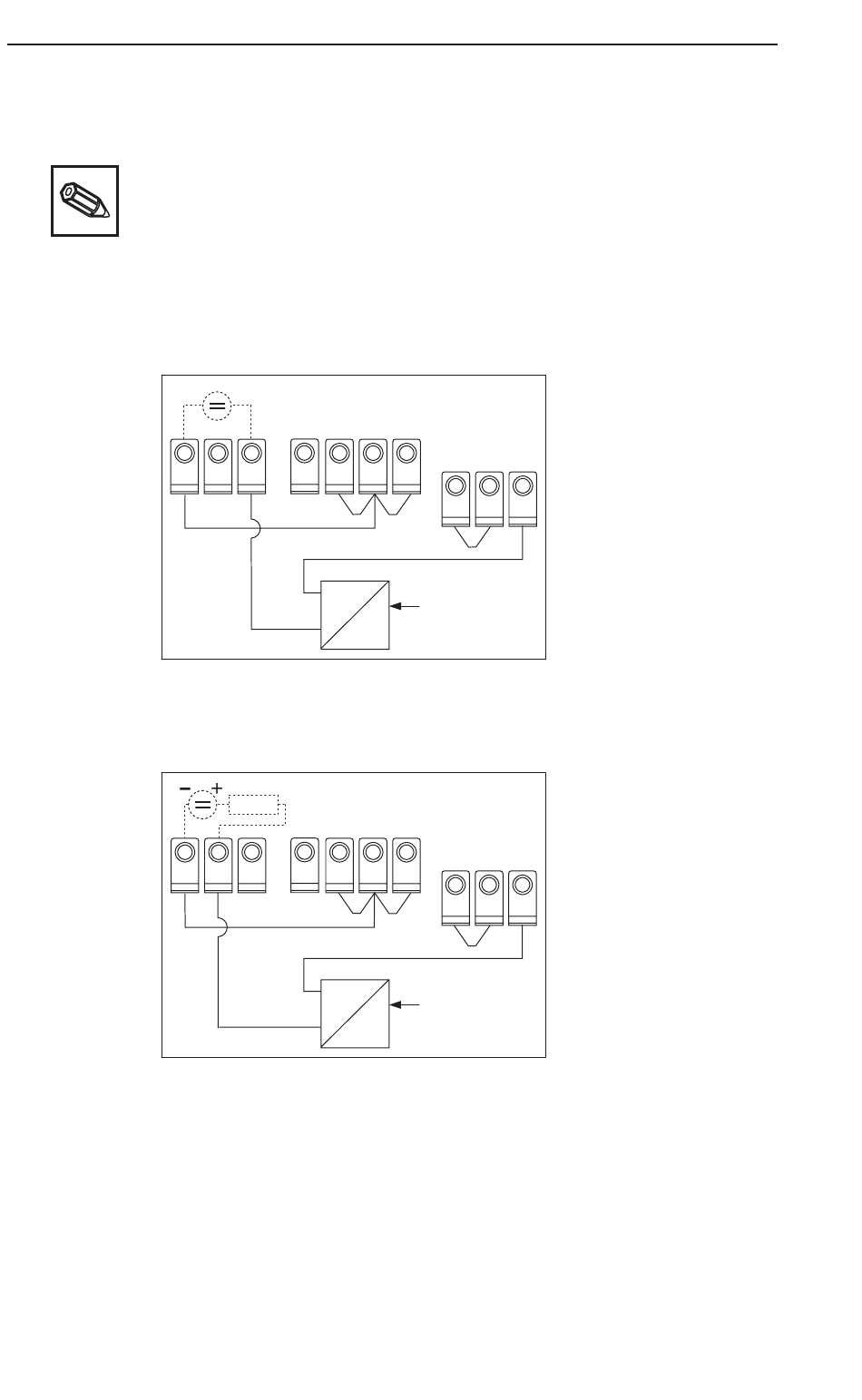

3.4.1
Transmetteur 2 fils sans HART, avec
alimentation interne
Transmetteur 2 fils avec HART et alimentation
interne
Transmetteur 2 fils alimenté par boucle lors de
l’utilisation de l’alimentation intégrée à l’appareil
-
+
82 83 81 14
13
-
+
250 Ω
82 83 81 14
13
-
+
11 15
16
11
12
I
Y
15
11
11 16
12
I
Y
