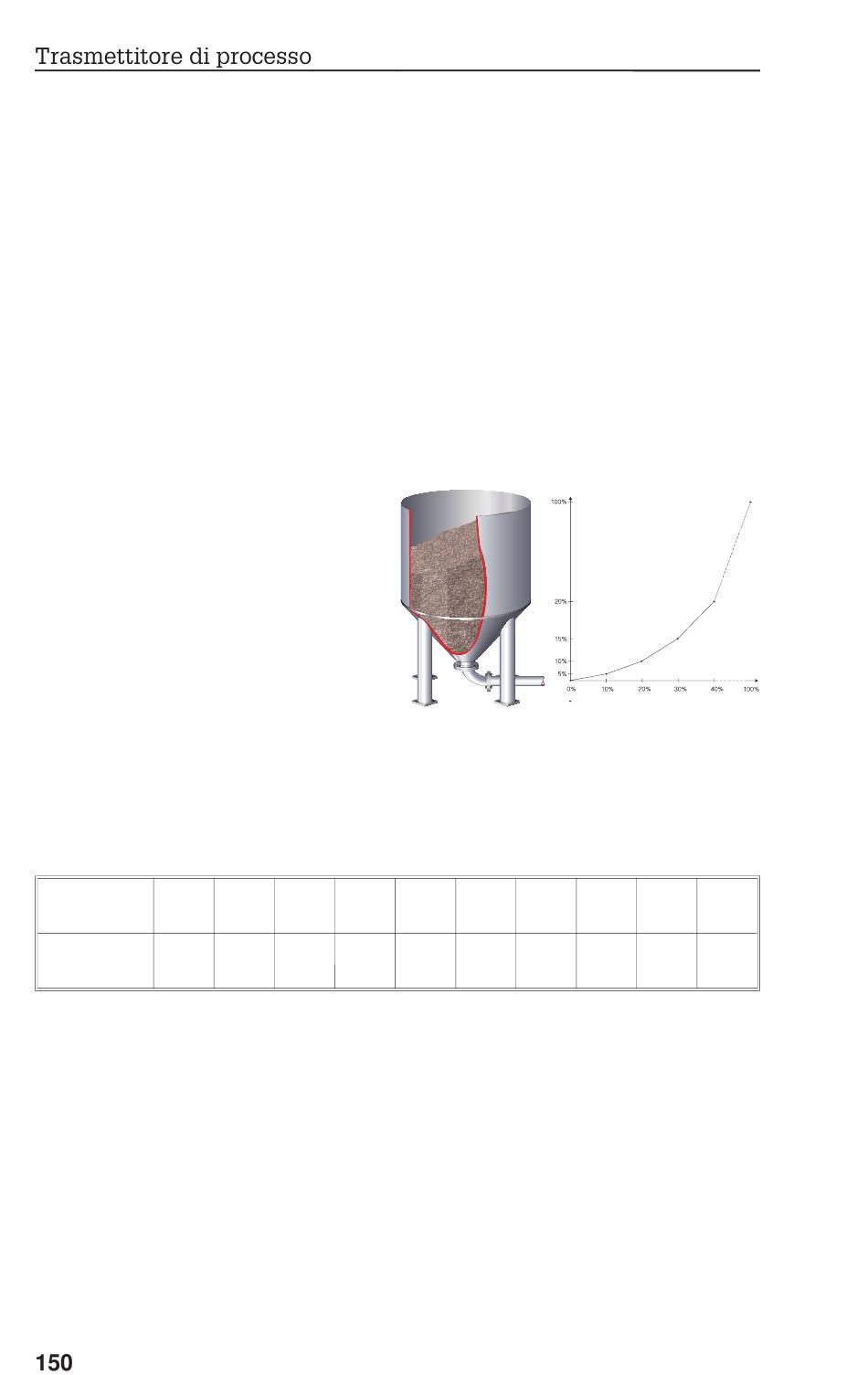

6.3 Misura del volume in serbatoi di stoccaggio
La quantità di grano in un serbatoio deve essere registrata, visualizzata e
ritrasmessa ad un LC. Un sensore di livello 4-20 mA, alimentato dal circuito
dell’unità, misura il livello di riempimento nel silo. Il rapporto tra il livello di
riempimento (m) ed il volume (m³) è noto e la corrente del sensore è
proporzionale al livello di riempimento. Il volume calcolato viene ritrasmesso
all’uscita analogica come segnale proporzionale 0-20 mA. In caso di anomalia
di sistema l’uscita trasmette un segnale di anomalia di 21.0 mA.
Esempio:
Silo vuoto:
- Segnale sensore 4 mA
- Livello di riempimento 0 m
- Il display numerico deve
indicare 0 (m³)
- Il bargraph deve indicare 0%
- L’uscita analogica deve indicare
0 mA
Silo pieno:
- Segnale sensore 20 mA
- Livello di riempimento 10 m
- Il display numerico deve indicare
1500 (m³)
- Il bargraph deve indicare 100%
- L’uscita analogica deve indicare 20 mA
Ulteriori immissioni:
- icco dell’uscita analogica per anomalia: 21.0 mA
- Tabella di linearizzazione con 10 punti
