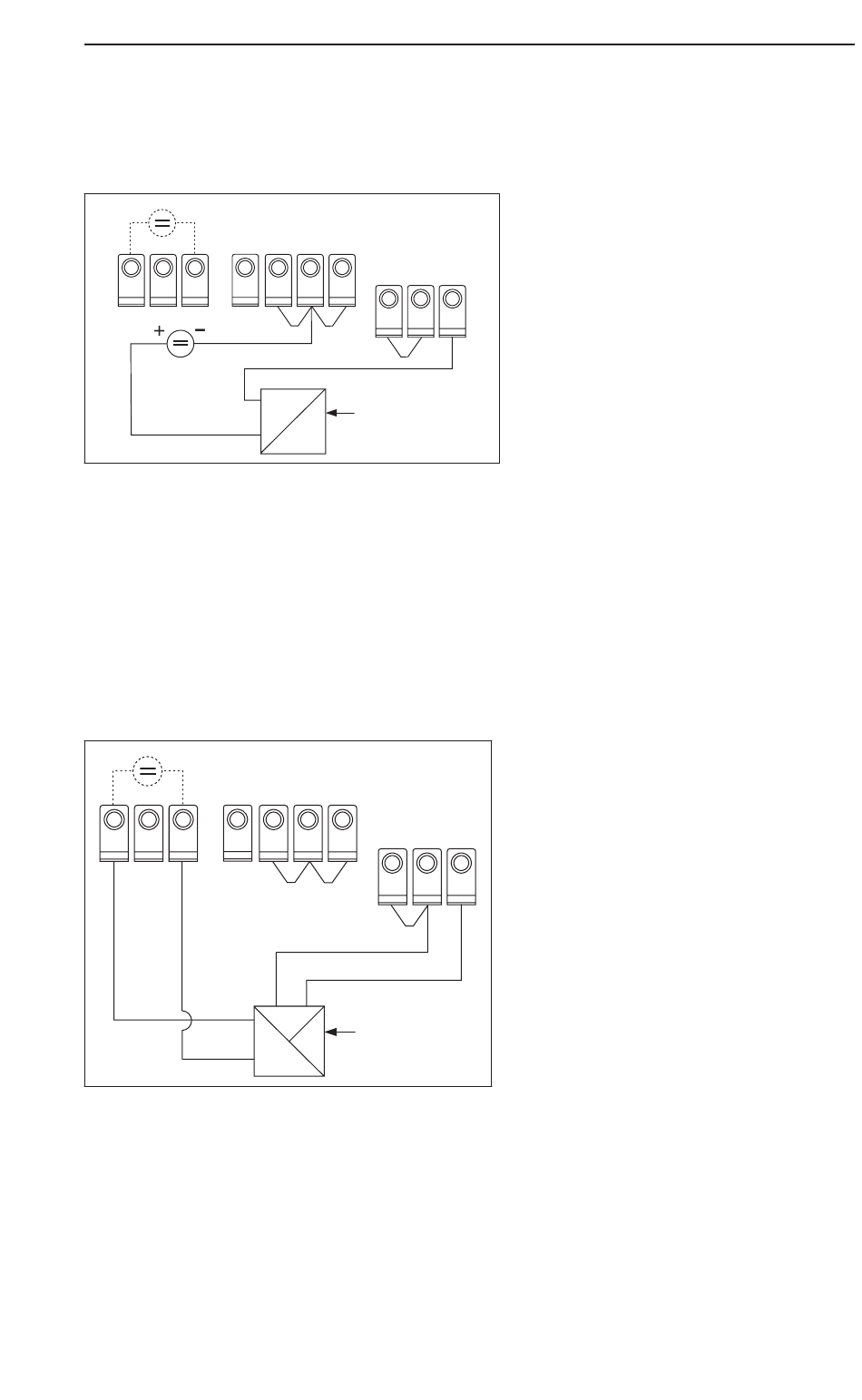

3.4.2 Trasmettitore in serie a 2 fili alimentato dal circuito
con alimentazione esterna
-
+
14
82 83 81
Trasmettitore a 2 fili, alimentazione esterna
3.4.3 Trasmettitore a 4 fili con alimentazione separata e
uscita in corrente o tensione con alimentazione dal
circuito dell’unità
Prendere nota del valore di potenza massima per il
collegamento dell’ alimentazione del trasmettitore; se
necessario, utilizzare l’alimentazione esterna (vds. cap. 3.4.4)
-
+
83 81
82 14
Trasmettitore a 4 fili con alimentazione interna
dell’uscita in corrente
15
11
13
11
12
-
I
Y
+
11 15
13
11
12
-
+
-
I
Y
+
Trasmettitore di processo
16
16
'
