6.2 Monitoraggio pozzi

Si vuole misurare e visualizzare la profondità dell’acqua e
precisamente la distanza della superficie dell’acqua rispetto
all’ingresso del pozzo situato sul fondo. Inoltre si vuole
visualizzare sul bargraph la sequenza di riempimento tra lo 0%
ed il 100% e ritrasmettere le informazioni ad un registratore di
dati sotto forma di segnale a 0 - 10 V. Se si verifica
un’anomalia nel sistema, l’uscita analogica deve trasmettere il
valore 0%.

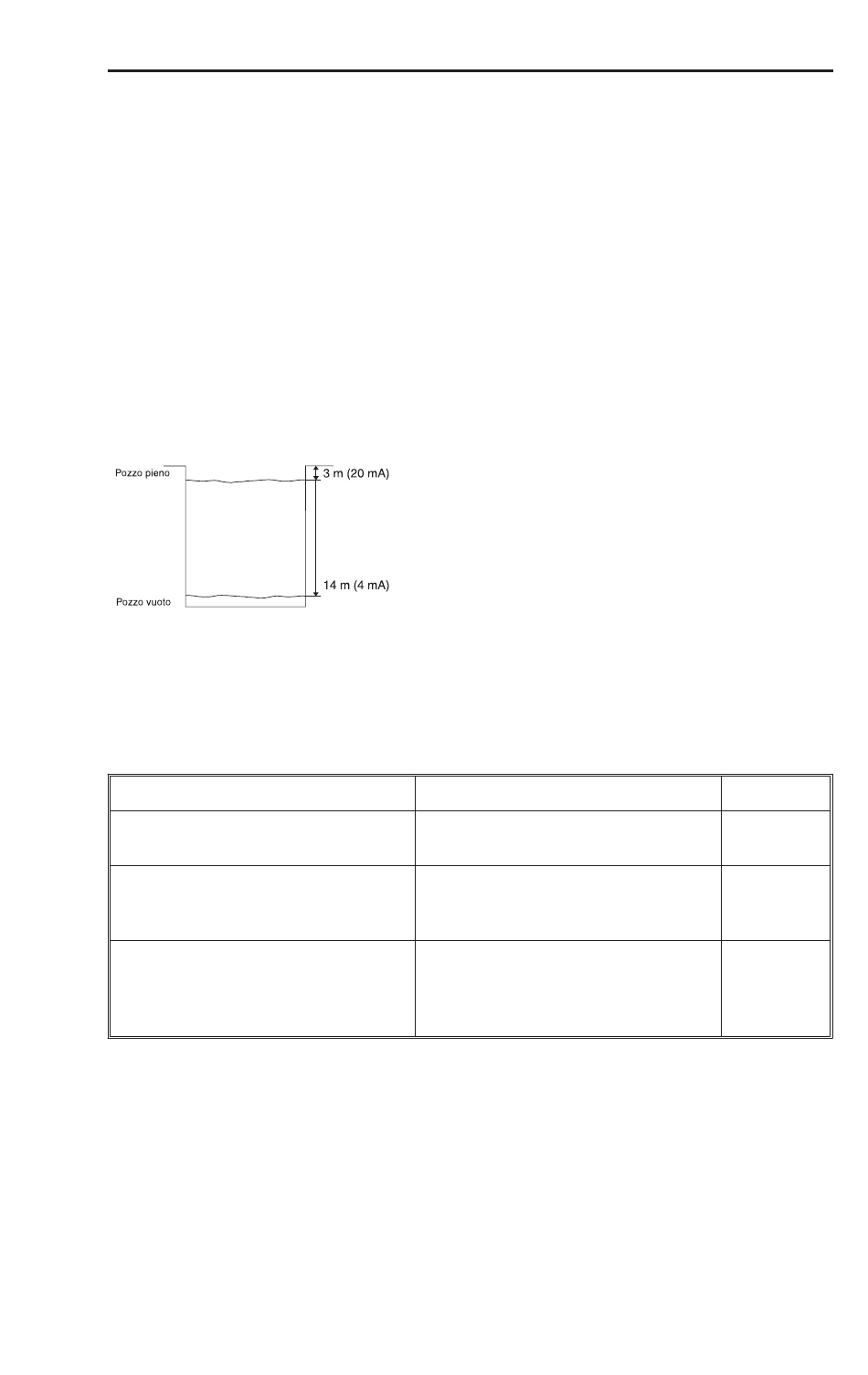

Esempio:
Impostazioni:
ruppo menu
Ingresso analogico
INPUT
Display
DISPL
Uscita analogica
OUTPT
Trasmettitore di processo
ozzo pieno:
- Segnale sensore 20 mA
- Il display numerico
deve indicare 3 m
- Impostare 10 V per
l’uscita analogica
ozzo vuoto:
- Segnale sensore 4 mA
- Il display numerico deve
indicare 14 m
- Impostare 0 V per
l’uscita analogica
Indirizzo
Campo di ingresso
RANG
Curva
CURVE
Punto decimale
DI DP
Valore/ campo display 0%
Valore/campo display 100%
Campo di uscita
RANG
Impostaz. uscita an. 0%
Impostaz. uscita an. 100%
Funzionamento per anomalia
Valore
4-20
LINAR
99999
14
DI LO
3
DI HI
0-10V
14
OUTLO
3
OUTHI
MIN
FAIL
