Trasmettitore di processo

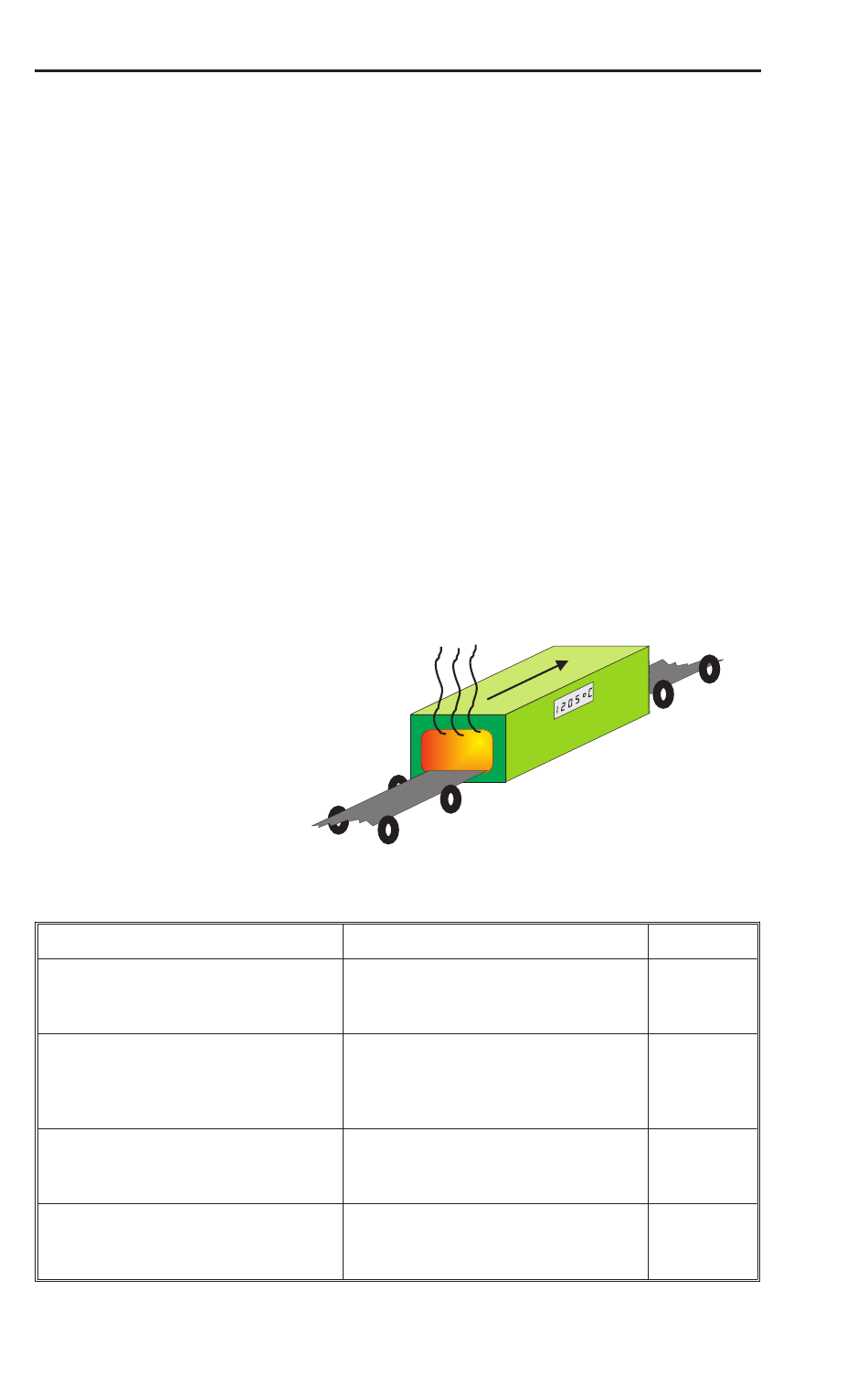

6.4 Misura della temperatura in una fornace

Si vuole misurare e visualizzare la temperatura in una fornace usando una
termocoppia del tipo S ( tRh- t). Il campo di 1100°C ... 1300°C deve essere
ritrasmesso ad un DCS sotto forma di segnale di corrente 4-20 mA. Nel caso il
valore scenda al di sotto dei 1150°C si accende una spia di allarme, al di sotto
dei 1100°C viene fermato l’alimentatore di materiale.
In condizioni di anomalia il segnale di corrente raggiunge la sicurezza di
minimo. er la compensazione del giunto freddo viene utilizzata la temperatura
rilevata ai morsetti.
Esempio:
Ingresso/uscita:
- Termocoppia di ingresso tipo S
- Compensazione temperatura interna
- 1100°C eqivale a 4 mA
- 1300°C equivale a 20 mA
- La condizione id anomalia equivale a 3.6 mA all’uscita analogica
Setpoint 1:
- Sicurezza di minimo
- unto di comm. 1150 (°C)
- Isteresi 10 (°C)
Setpoint 2:
- Sicurezza di minimo
- unto di comm. 1100 (°C)
- Isteresi 50 (°C)
Impostazione:
ruppo di menu
Ingresso analogico
INPUT
Uscita analogica
OUTPT
Monitoraggio setpoint/anomalia
Monitoraggio setpoint/anomalia
152
Indirizzo
Campo di ingresso
Curva
CURVE
Temp. di compensazione
Campo di uscita
Impost. uscita an. 0%
Impost. uscita an. 100%
Funz. per anomalia
Modalità
LIM1
MODE1
Setpoint
SETP1
Isteresi
HYST1
Modalità
LIM2 MODE2
Setpoint
SETP2
Isteresi
HYST2
RANG
COMPT
RANG
OUTLO
OUTHI
FAIL
Valore
TYP5
°C
INT
4-20
11000
13000
MIN
MIN
1150,0
10,0
MIN
1100,0
50,0
