6.2 Tiefbrunnenmessung

Bei einem Tiefbrunnen soll die Wassertiefe in Abhängigkeit
vom Abstand der Wasseroberfläche zur Brunnenoberkante
gemessen und vor Ort angezeigt werden. Der Füllgrad soll
zwischen 0% und 100% am Analogausgang mit 0-10V einem
Datenschreiber zur Verfügung gestellt werden. Bei einem
Störfall in der Anlage soll am Analogausgang der 0%-Wert
ausgegeben werden.

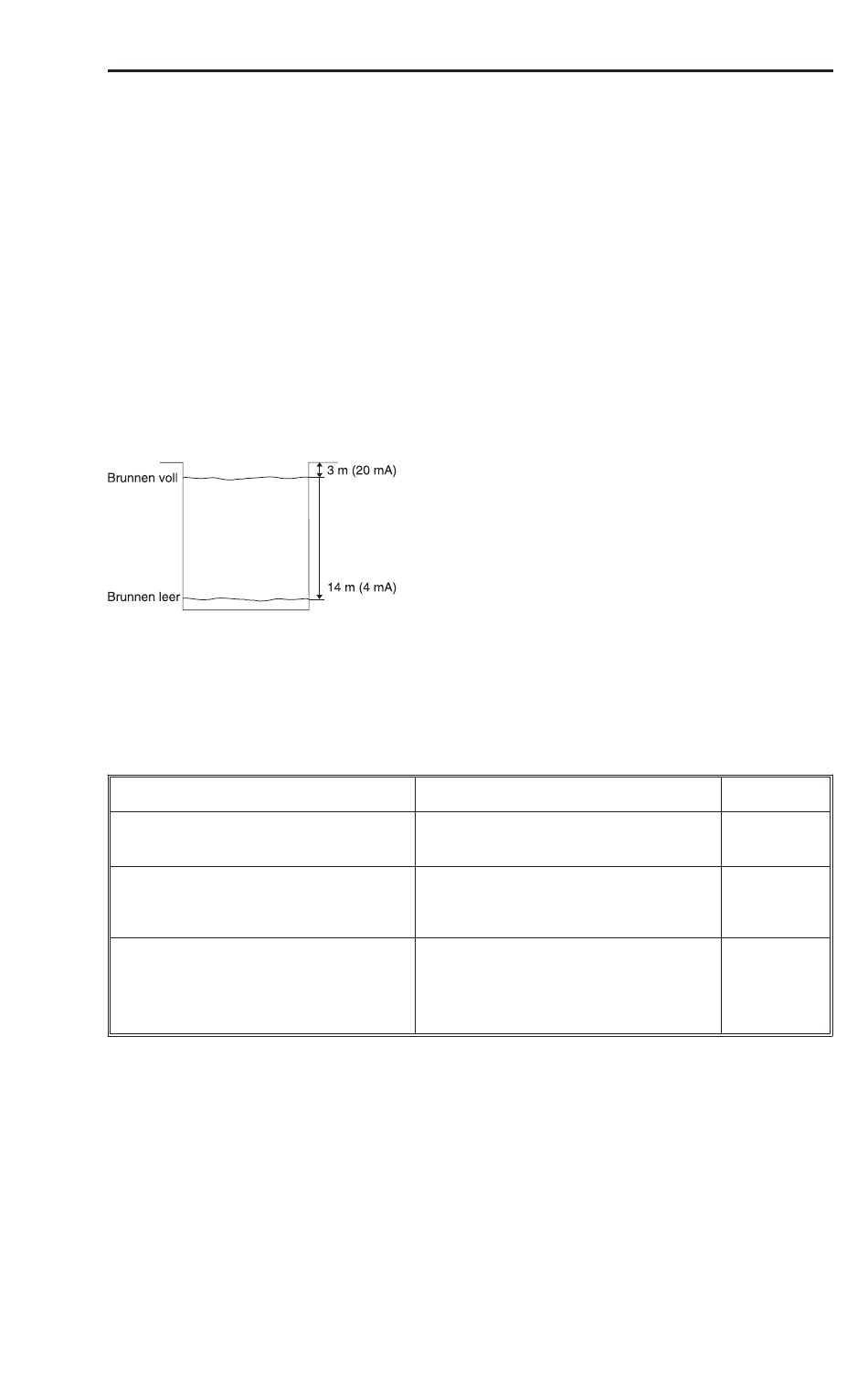

Beispiel:
Parametrierung:
enügruppe
Analogeingang
INPUT
Anzeige
DISPL
Analogausgang
OUTPT
Brunnen voll:
- Sensorsignal 20mA
- numerische Anzeige soll 3m
anzeigen
- am Analogausgang sollen 10V
anliegen
Brunnen leer:
- Sensorsignal 4mA
- numerische Anzeige soll 14m
anzeigen
- am Analogausgang sollen 0V
anliegen
Position
Eingangsbereich
RANG
Kennlinie
CURVE
Dezimalpunkt
DI DP
Anzeigewert/ essbereich 0%
Anzeigewert/ essber. 100%
Ausgangsbereich
RANG
Skal. Analogausgang. 0%
Skal. Analogausgang. 100%
Verhalten im Fehlerfall
Prozessmessumformer
Einstellwert
4-20
LINAR
99999
14
DI LO
3
DI HI
0-10V
14
OUTLO
3
OUTHI
MIN
FAIL
