Signalstrom, im Leitungs-Modus hingegen die gesamte
Länge.
Bei einem Einsatz als Sonde werden beide Anschlüsse
des
Senders
an
die
angeschlossen. Da die Anschlüsse des FlexiTrace nicht
gepolt (farbcodiert) sind, spielt es keine Rolle, welcher
Bolzen an welchen Leiter angeschlossen wird. Für den
Leitungs-Modus schließen Sie den roten Senderleiter an
einen der Bolzen des FlexiTrace und den schwarzen
Leiter an eine geeignete Erde (z.B. Erdspieß) an.

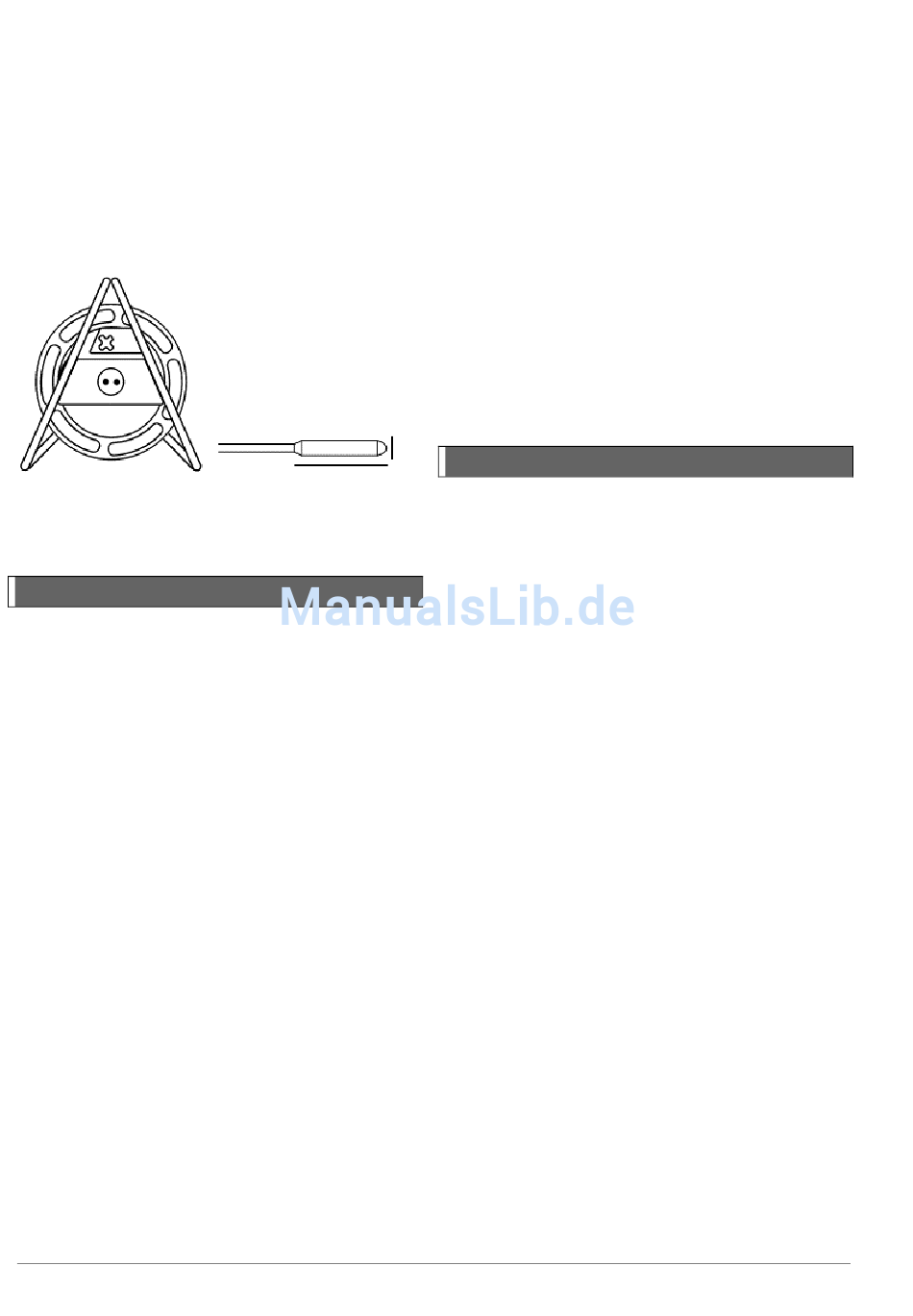

Abbildung 8.11: FlexiTrace
8.6 Stethoskopantennen
Wann eine Stethoskopantenne
verwendet wird
Es ist nicht immer möglich, eine Empfangszange um ein
Kabel zu legen. Der Grund hierfür kann Bündelung oder
mangelhafter Zugang sein. In diesem Fall sollte anstelle
der Empfangszange eine Stethoskopantenne verwendet
werden.
Verwenden einer Stethoskopantenne
Schließen
Sie
die
Zubehörbuchse des Empfängers an. Drücken Sie den
konkaven Kopf nacheinander gegen jedes Kabel, um ein
maximales Signal zu finden.
Reihe der Stethoskopantennen
Große Stethoskopantenne
Die
große
Stethoskopantenne,
Zubehörbuchse des Empfängers angeschlossen wird,
wird zur Identifizierung von frei zugänglichen Leitungen
eingesetzt.
Dies
ist
Identifizierung schwerer Kabel auf einer Kabelbühne,
wenn eine Zange nicht angelegt werden kann. Der
konkave Kopf am Ende des isolierten, flexiblen
Schwanenhalses wird fest gegen das zu identifizierende
Kabel gedrückt. Sind mehrere Kabel vorhanden, gibt die
Stethoskopantenne über das (besendete) Zielkabel die
stärkste Reaktion wieder.
© 2017 Radiodetection Ltd
Bolzen
des
FlexiTrace
40mm
40mm
Stethoskopantenne
an
die
an
besonders
nützlich
Kleine Stethoskopantenne
Die kleine Stethoskopantenne verfügt über einen
konkaven Kopf mit 25mm (2") Durchmesser am Ende
einer 2m (6½ ft) langen Messleitung mit Zubehörstecker.
Die
kleine
Verlängerungsrute geschraubt oder am Ende mehrerer
verbundener Verlängerungsruten zur Identifizierung
unzugänglicher, kleiner Kabel eingesetzt werden.
Miniatur-Hi-Gain Stethoskopantenne
Die Hi-Gain-Stethoskopantenne ähnelt der kleinen
Stethoskopantenne, hat aber keinen Griff und kein
Adapter für Verlängerungsruten.
Das Hi-Gain Stethoskop kann auch als Miniatur-Antenne
für Orte eingesetzt werden, an denen der Empfänger zu
groß
ist
oder
Rohrleitungen und Kabeln in Gebäudewänden.
8mm
8.7 Unterwasserantenne
Wann eine Unterwasserantenne
verwendet wird
Die Verfolgung unterirdischer Rohrleitungen und Kabel
unter Wasserstraßen und Flussmündungen ist eine
häufige und kritische Anwendung. Weniger häufig, aber
ebenso wichtig ist die Verfolgung und Ortung von
Leitungen zwischen Festland und Inseln. Beim Orten
von Kabeln und Leitungen muss sich die Antenne des
Empfängers grundsätzlich so nah wie möglich an der
Zielleitung befinden. Es ist also nicht sinnvoll, unter
Wasser verlegte unterirdische Leitungen von der
Wasseroberfläche aus zu orten. In den meisten Fällen
ist es erforderlich, die Deckungstiefe zu messen, um
sicherzustellen, dass die Leitung vor Ankern etc.
geschützt ist.
Die (Doppelt-Tiefe-) Unterwasserantenne ist für den
Einsatz unter Wasser zur Ortung und Verfolgung von
die
Kabeln und Leitungen geeignet. Die UW-Antenne ist
nach IP68 druckgeprüft bis zu einer Tiefe von 100m
(300ft) und verfügt zur Stabilität über ein Fußgewicht
und seitliche Schwimmer.
Die Antenne ist standardmäßig mit einem 10m langen
Einspeisekabel für maritime Anwendung ausgestattet,
es können jedoch Kabellängen bis zu 100m geordert
werden. Die zusätzliche Länge ermöglicht es, die
die
Antenne durch einen Taucher zu führen, während sich
der Empfänger über Wasser (auf einem Schiff) befindet.
Wesentlich ist dabei eine effektive Kommunikation
zur
zwischen dem Bediener des Empfängers und dem
Taucher mit der UW-Antenne.
Alternativ kann die UW-Antenne über einen nicht-
metallischen Kranausleger (Baum) von einem Boot aus
abgelassen werden.
Stethoskopantenne
kann
beispielsweise
beim
in
eine
Orten
von
38
