WARNUNG! Der Sender darf nur unter Verwendung
des
geeigneten
Zubehörs,
Einspeiseadapters mit Stecker (LPC) oder eines
Adapters mit Klemmen (LCC) an spannungsführende
Versorgungseinrichtungen angeschlossen werden.
8.5 Signalsonden
Übersicht Sonden
Eine Sonde ist ein eigenständiger, batteriebetriebener
Sender,
der
zur
Verfolgung
Rohrleitungen,
geschlossenen
Abwasserrohren wie auch für die präzise Lokalisierung
von Blockagen und Einbrüchen eingesetzt wird. Eine
Sonde kann an eine flexible Stange (Schiebeaal)
angebracht und so in Rohre usw. eingesetzt und
vorangetrieben
werden.
Durchmesser können z.B. in Hochdruckspülköpfe
eingesetzt oder in Kabelschutzrohre eingeblasen
werden. Jeder geeignete Empfänger von Radiodetection
kann dann zum Orten der Sonde verwendet werden.
Prüfen Sie vor Beginn, ob Ihr Empfänger eine Sonden-
Ortung vorhält.
Auswählen der geeigneten Sonde
Radiodetection bietet ein umfassendes Sortiment an
Sonden für die meisten Anwendungen: Von der 33kHz
S6- „Microsonde" mit 6mm (¼") Durchmesser, die sich
mit ihrer Reichweite von 2m (6.6") zum Einsatz in
Glasfaser-Mikroröhren und andere nichtleitende Rohre
eignet, bis hin zur 33kHz „Supersonde", die mit ihrer
Reichweite von 15m (50ft) auf tiefliegende Wasser- und
Abwasserrohre abzielt.
Eine vollständige Liste der verfügbaren Sonden mit ihren
jeweiligen technischen Daten finden Sie in der
Zubehörbroschüre für Präzisions-Empfänger oder auf
unserer Website www.radiodetection.com.
Stellen Sie sicher, dass die Sonde für den Einsatz klein
und robust genug ist und über genügend Reichweite für
die Anwendung verfügt. Vergewissern Sie sich auch,
dass die Frequenzen übereinstimmen; nur so kann die
Sonde geortet werden. Sonden sind mit ihrer Sende-
Frequenz gekennzeichnet. Überprüfen Sie, dass alle
Mittel zum Vorantreiben der Sonde inklusive der
passenden Adapter und Kupplungen zur Verfügung
stehen.
Vorbereitung
Setzen Sie eine neue Batterie in die Sonde ein. Eine
neue Batterie oder ein frisch aufgeladener Akku ist zu
Beginn jedes Arbeitstages zu verwenden, im Idealfall vor
Beginn jedes Auftrages.
Vor Einsatz der Sonde stellen Sie sicher, dass Sonde
und Empfänger über dieselbe Frequenz verfügen und
funktionieren. Legen Sie hierzu die Sonde im ihrer
Nennreichweite
entsprechenden
© 2017 Radiodetection Ltd
wie
z.B.
eines
des
Verlaufs
von
Kanälen
und
Sonden
mit
kleinerem
Abstand
zum
Empfänger auf den Boden. Richten Sie den Empfänger
auf die Sonde aus, wobei das Blatt parallel zur Sonde
verläuft (im Gegensatz zur Ortung einer Leitung) und
vergewissern Sie sich, dass die Balkenanzeige bei
maximaler Empfindlichkeit 50% überschreitet.

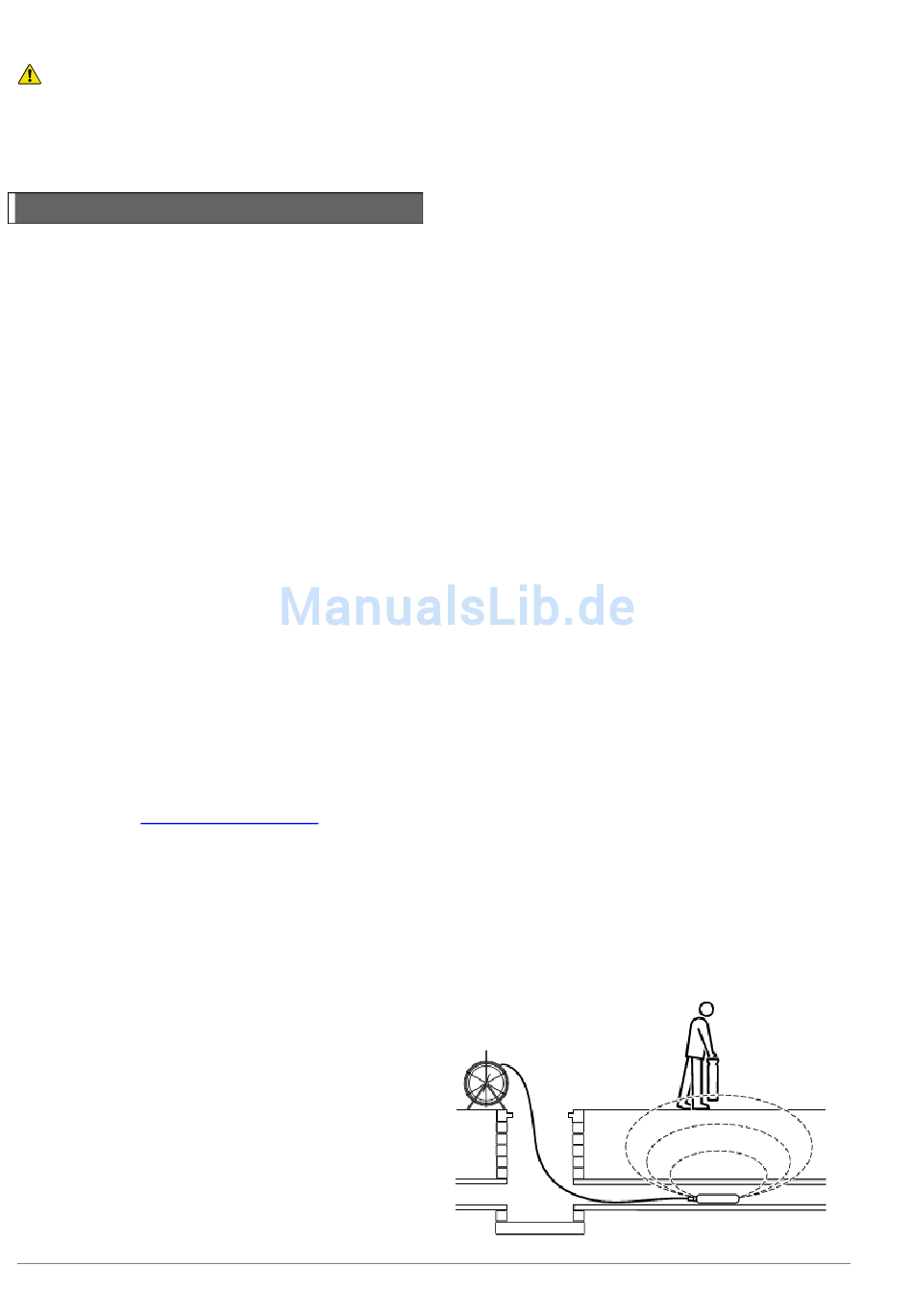

Vorantreiben einer Sonde
Sonden verfügen an einem Ende über ein Gewinde zum
Anschluss an Schiebeaale oder an andere Geräte zum
Einführen
und
Vorantreiben
Abwasserrohr oder -kanal. Kanalsonde und Supersonde
können,
mit
den
ausgestattet,
in
Abwasserrohren
Sonden können an Hochdruckwasserstrahl- oder
ähnliche Geräte befestigt werden, die zur Reinigung,
Wartung
und
Inspektion
verwendet
werden.
Für
eingesetzte Sonden werden in der Regel im Bohrkopf
hinter dem Bohraufsatz untergebracht.
Orten und Verfolgen einer Sonde
Setzen Sie die Sonde in die Öffnung des Abwasserohrs
oder -kanals und orten Sie diese, solange sie noch im
Eingangsbereich des Abwasserohrs oder -kanals
sichtbar ist. Halten Sie den Empfänger vertikal direkt und
mit dem Blatt parallel zur Sonde ausgerichtet über die
Sonde. Stellen Sie die Empfindlichkeit des Empfängers
so ein, dass die Balkenanzeige bei 60% bis 80% vom
Vollausschlag liegt.
Die Sonde sendet ein Feld von der Mitte ihrer Achse aus,
mit je einem kleineren Ausschlag (Ghost-Signal) an
beiden Enden des Hauptfeldes. Bewegen Sie den
Empfänger ein wenig hinter und dann vor die Achse der
Sonde, um die Ghost-Signale aufzuspüren. Finden Sie
beide Ghost-Signale, bestätigt dies die korrekte Ortung.
Verringern Sie die Empfindlichkeit des Empfängers,
sodass die Ghost-Signale verschwinden, aber immer
noch eine klare Spitze-Reaktion direkt über der Sonde
angezeigt wird. Die Empfindlichkeit des Empfängers ist
nun
zur
Verfolgung
eingestellt, sofern sich der Abstand zwischen Sonde und
Empfänger nicht ändert.
Treiben Sie die Sonde drei Schritte entlang dem
Abwasserrohr/-kanal vor und halten Sie an. Bringen Sie
den Empfänger über die vermutete Position der Sonde.
Ändern Sie die eingestellte Empfindlichkeit nicht.
der
Sonde
in
angebotenen
Schwimmern
mitschwimmen.
von
Abwasserleitungen
unterirdische
Bohrungen
des
Abwasserkanals/-rohrs
ein
36
