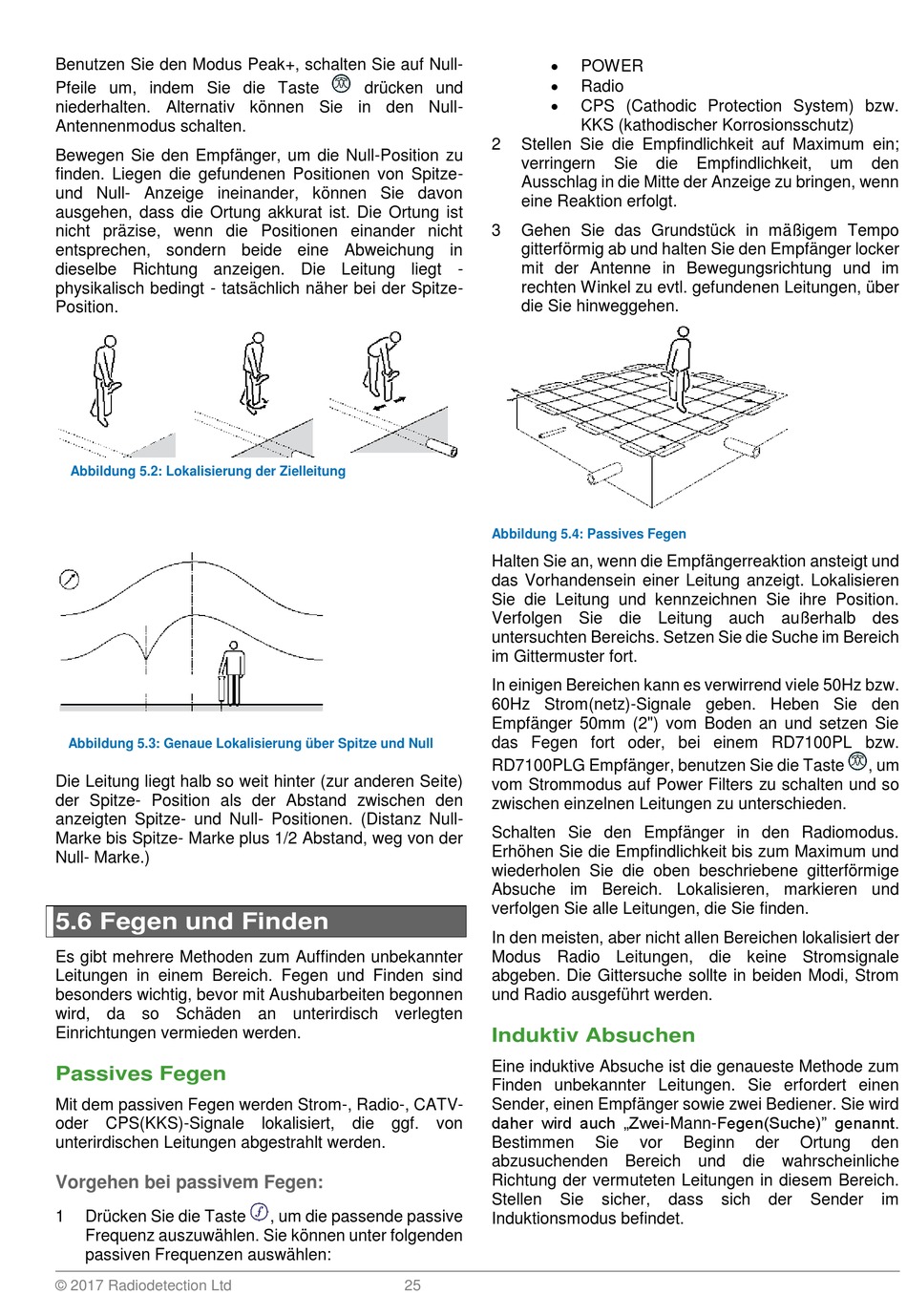

Benutzen Sie den Modus Peak+, schalten Sie auf Null-
Pfeile um, indem Sie die Taste
niederhalten. Alternativ können Sie in den Null-
Antennenmodus schalten.
Bewegen Sie den Empfänger, um die Null-Position zu
finden. Liegen die gefundenen Positionen von Spitze-
und Null- Anzeige ineinander, können Sie davon
ausgehen, dass die Ortung akkurat ist. Die Ortung ist
nicht präzise, wenn die Positionen einander nicht
entsprechen, sondern beide eine Abweichung in
dieselbe Richtung anzeigen. Die Leitung liegt -
physikalisch bedingt - tatsächlich näher bei der Spitze-
Position.
Abbildung 5.2: Lokalisierung der Zielleitung
Abbildung 5.3: Genaue Lokalisierung über Spitze und Null
Die Leitung liegt halb so weit hinter (zur anderen Seite)
der Spitze- Position als der Abstand zwischen den
anzeigten Spitze- und Null- Positionen. (Distanz Null-
Marke bis Spitze- Marke plus 1/2 Abstand, weg von der
Null- Marke.)
5.6 Fegen und Finden
Es gibt mehrere Methoden zum Auffinden unbekannter
Leitungen in einem Bereich. Fegen und Finden sind
besonders wichtig, bevor mit Aushubarbeiten begonnen
wird, da so Schäden an unterirdisch verlegten
Einrichtungen vermieden werden.
Passives Fegen
Mit dem passiven Fegen werden Strom-, Radio-, CATV-
oder
CPS(KKS)-Signale
unterirdischen Leitungen abgestrahlt werden.
Vorgehen bei passivem Fegen:
1
Drücken Sie die Taste
Frequenz auszuwählen. Sie können unter folgenden
passiven Frequenzen auswählen:
© 2017 Radiodetection Ltd
drücken und
lokalisiert,
die ggf. von
, um die passende passive
25
POWER
Radio
CPS (Cathodic Protection System) bzw.
KKS (kathodischer Korrosionsschutz)
2
Stellen Sie die Empfindlichkeit auf Maximum ein;
verringern
Sie
die
Ausschlag in die Mitte der Anzeige zu bringen, wenn
eine Reaktion erfolgt.
3
Gehen Sie das Grundstück in mäßigem Tempo
gitterförmig ab und halten Sie den Empfänger locker
mit der Antenne in Bewegungsrichtung und im
rechten Winkel zu evtl. gefundenen Leitungen, über
die Sie hinweggehen.
Abbildung 5.4: Passives Fegen
Halten Sie an, wenn die Empfängerreaktion ansteigt und
das Vorhandensein einer Leitung anzeigt. Lokalisieren
Sie die Leitung und kennzeichnen Sie ihre Position.
Verfolgen Sie die Leitung auch außerhalb des
untersuchten Bereichs. Setzen Sie die Suche im Bereich
im Gittermuster fort.
In einigen Bereichen kann es verwirrend viele 50Hz bzw.
60Hz Strom(netz)-Signale geben. Heben Sie den
Empfänger 50mm (2") vom Boden an und setzen Sie
das Fegen fort oder, bei einem RD7100PL bzw.
RD7100PLG Empfänger, benutzen Sie die Taste
vom Strommodus auf Power Filters zu schalten und so
zwischen einzelnen Leitungen zu unterschieden.
Schalten Sie den Empfänger in den Radiomodus.
Erhöhen Sie die Empfindlichkeit bis zum Maximum und
wiederholen Sie die oben beschriebene gitterförmige
Absuche im Bereich. Lokalisieren, markieren und
verfolgen Sie alle Leitungen, die Sie finden.
In den meisten, aber nicht allen Bereichen lokalisiert der
Modus Radio Leitungen, die keine Stromsignale
abgeben. Die Gittersuche sollte in beiden Modi, Strom
und Radio ausgeführt werden.
Induktiv Absuchen
Eine induktive Absuche ist die genaueste Methode zum
Finden unbekannter Leitungen. Sie erfordert einen
Sender, einen Empfänger sowie zwei Bediener. Sie wird
daher wird auch „Zwei-Mann-Fegen(Suche)" genannt.
Bestimmen
Sie
vor
abzusuchenden Bereich und die wahrscheinliche
Richtung der vermuteten Leitungen in diesem Bereich.
Stellen
Sie
sicher,
Induktionsmodus befindet.
Empfindlichkeit,
um
Beginn
der
Ortung
dass
sich
der
Sender
den
, um
den
im
