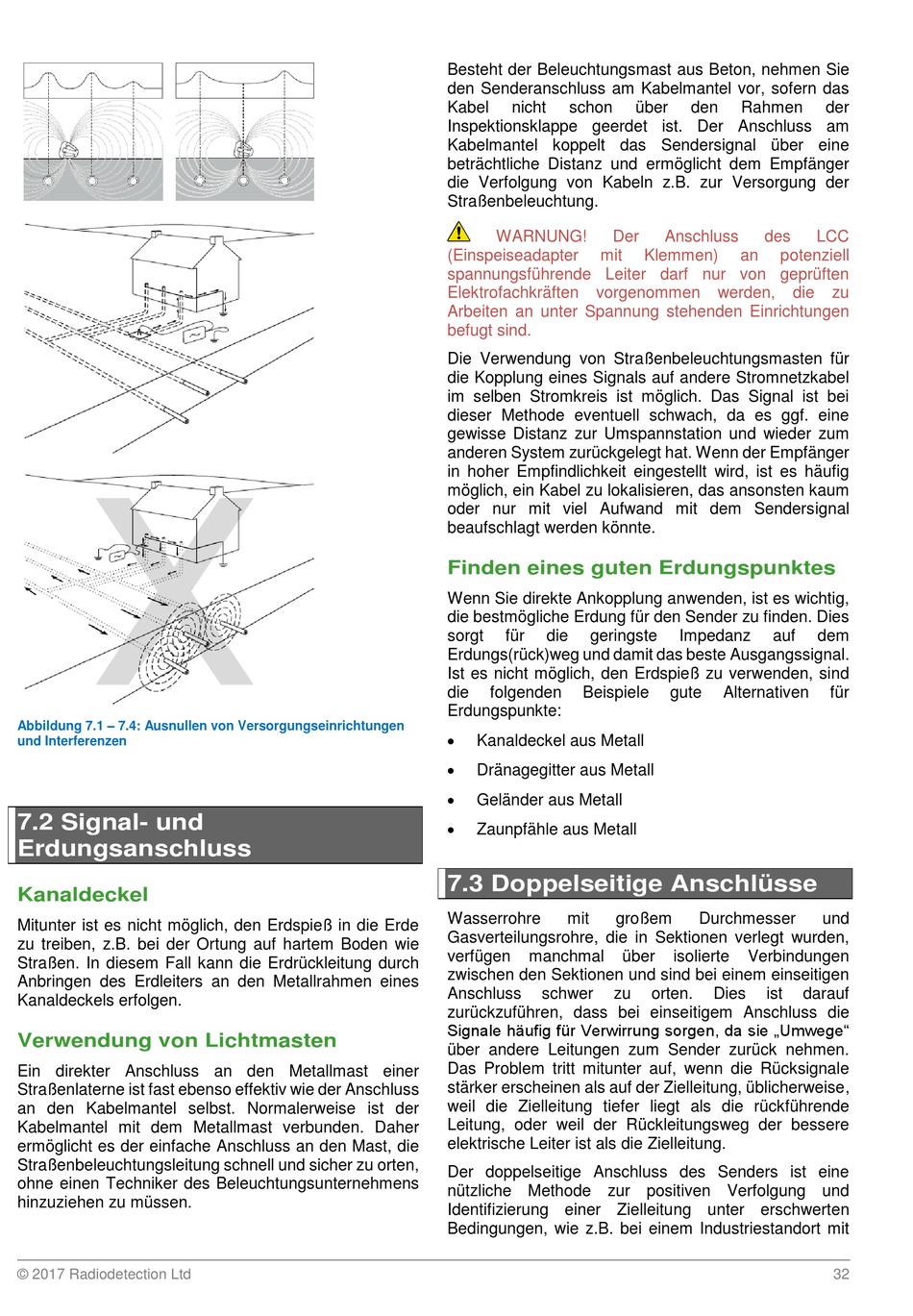

Abbildung 7.1 – 7.4: Ausnullen von Versorgungseinrichtungen
und Interferenzen
7.2 Signal- und
Erdungsanschluss
Kanaldeckel
Mitunter ist es nicht möglich, den Erdspieß in die Erde
zu treiben, z.B. bei der Ortung auf hartem Boden wie
Straßen. In diesem Fall kann die Erdrückleitung durch
Anbringen des Erdleiters an den Metallrahmen eines
Kanaldeckels erfolgen.
Verwendung von Lichtmasten
Ein direkter Anschluss an den Metallmast einer
Straßenlaterne ist fast ebenso effektiv wie der Anschluss
an den Kabelmantel selbst. Normalerweise ist der
Kabelmantel mit dem Metallmast verbunden. Daher
ermöglicht es der einfache Anschluss an den Mast, die
Straßenbeleuchtungsleitung schnell und sicher zu orten,
ohne einen Techniker des Beleuchtungsunternehmens
hinzuziehen zu müssen.
© 2017 Radiodetection Ltd
Besteht der Beleuchtungsmast aus Beton, nehmen Sie
den Senderanschluss am Kabelmantel vor, sofern das
Kabel
nicht
schon
Inspektionsklappe geerdet ist. Der Anschluss am
Kabelmantel koppelt das Sendersignal über eine
beträchtliche Distanz und ermöglicht dem Empfänger
die Verfolgung von Kabeln z.B. zur Versorgung der
Straßenbeleuchtung.
WARNUNG!
Der
(Einspeiseadapter
mit
spannungsführende Leiter darf nur von geprüften
Elektrofachkräften
vorgenommen
Arbeiten an unter Spannung stehenden Einrichtungen
befugt sind.
Die Verwendung von Straßenbeleuchtungsmasten für
die Kopplung eines Signals auf andere Stromnetzkabel
im selben Stromkreis ist möglich. Das Signal ist bei
dieser Methode eventuell schwach, da es ggf. eine
gewisse Distanz zur Umspannstation und wieder zum
anderen System zurückgelegt hat. Wenn der Empfänger
in hoher Empfindlichkeit eingestellt wird, ist es häufig
möglich, ein Kabel zu lokalisieren, das ansonsten kaum
oder nur mit viel Aufwand mit dem Sendersignal
beaufschlagt werden könnte.
Finden eines guten Erdungspunktes
Wenn Sie direkte Ankopplung anwenden, ist es wichtig,
die bestmögliche Erdung für den Sender zu finden. Dies
sorgt
für
die
geringste
Erdungs(rück)weg und damit das beste Ausgangssignal.
Ist es nicht möglich, den Erdspieß zu verwenden, sind
die
folgenden
Beispiele
Erdungspunkte:
Kanaldeckel aus Metall
Dränagegitter aus Metall
Geländer aus Metall
Zaunpfähle aus Metall
7.3 Doppelseitige Anschlüsse
Wasserrohre
mit
großem
Gasverteilungsrohre, die in Sektionen verlegt wurden,
verfügen
manchmal
zwischen den Sektionen und sind bei einem einseitigen
Anschluss
schwer
zu
zurückzuführen, dass bei einseitigem Anschluss die
Signale häufig für Verwirrung sorgen, da sie „Umwege"
über andere Leitungen zum Sender zurück nehmen.
Das Problem tritt mitunter auf, wenn die Rücksignale
stärker erscheinen als auf der Zielleitung, üblicherweise,
weil die Zielleitung tiefer liegt als die rückführende
Leitung, oder weil der Rückleitungsweg der bessere
elektrische Leiter ist als die Zielleitung.
Der doppelseitige Anschluss des Senders ist eine
nützliche Methode zur positiven Verfolgung und
Identifizierung einer Zielleitung unter erschwerten
Bedingungen, wie z.B. bei einem Industriestandort mit
über
den
Rahmen
Anschluss
des
Klemmen)
an
potenziell
werden,
die
Impedanz
auf
gute
Alternativen
Durchmesser
über
isolierte
Verbindungen
orten.
Dies
ist
der
LCC
zu
dem
für
und
darauf
32
