3.2 Tx-1, Tx-5 und Tx-10 Sender
Merkmale des Senders
1
Tastatur/Bedienfeld
2
LCD
3
Abnehmbares Zubehörstaufach
4
Batteriehalter für D-Zellen
5
Optionaler Lithium-Ionen-Akkupack
Tastatur/Bedienfeld des Senders
6
Einschalttaste
: Ein-/Ausschalten des Gerätes.
Öffnet das Menü des Senders
7
Frequenztaste
: Auswahl der Frequenz.
Taste zur Menü-Navigation
8
Aufwärts- und Abwärts-Pfeile
der Ausgangs-Signalleistung ein.
Scrollt durch die Menü-Optionen
9
Mess-(Multimeter-)Taste
Durchführung von Spannungs- und Impedanz-
Messungen.
Öffnet ein Untermenü.
Bildschirmsymbole des Senders
10 Batterie-Symbol: Zeigt den Ladezustand an
11 Alphanumerische Beschreibung des ausgewählten
Betriebsmodus
12 Standby-Symbol: Erscheint, wenn sich der Sender
im Standby-Modus befindet
13 Ausgangs-Pegel: Zeigt die Ausgangsleistung des
Senders an
14 Zubehör- oder Mess-Anzeigen: Zeigt an, dass
Zubehör angeschlossen oder ob der Mess-Modus
aktiviert ist
15 DC-Symbol: Erscheint, wenn der Sender von einer
externen Gleichspannungs-Quelle betrieben wird
16 Induktion-Anzeige: Erscheint, wenn sich der Sender
im Induktions-Modus befindet
17 A-Frame Rahmenantenne (nur Tx-5 oder Tx-10):
Zeigt an, ob sich der Sender im Fault-Find-Modus
(Mantelfehlersuche) befindet
18 Symbol Spannungswarnung: Zeigt an, dass der
Sender potenziell gefährliche Spannung abgibt
19 Lautstärke-Symbol: Anzeige der Lautstärkenstufe
© 2017 Radiodetection Ltd
: Stellt die Stufe
: Dient zur
9

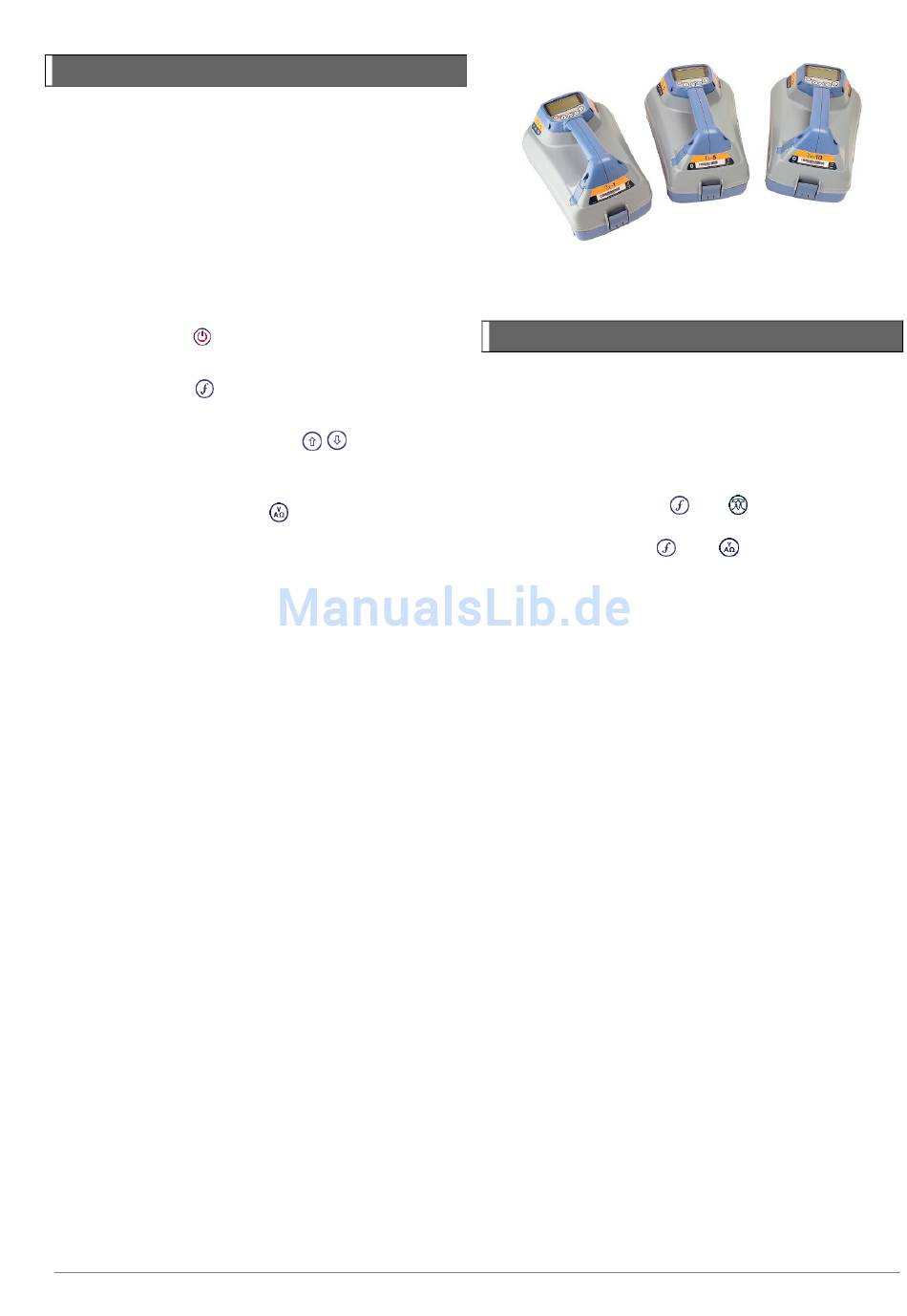

Abbildung 3.3 Tx-1, Tx-5 und Tx-10 Signalsender
3.3 Arbeiten im Menü
Über die Menüs des RD7100 Ortungs-Empfängers und
-Senders können System-Optionen auswählt oder
geändert werden. Nach Aufrufen wird im Menü über die
Pfeiltasten navigiert. Die Navigation im Sender- und
Empfängermenü ist weitgehend identisch. Im Menü
erscheinen die Optionen unten links auf dem Display.
Beachten Sie bitte, dass bei der Navigation im Menü des
Empfängers die Tasten
Pfeile fungieren. Bei der Navigation im Sendermenü
fungieren die Tasten
Pfeile. Der rechte Pfeil öffnet ein Untermenü, der linke
Pfeil wählt die angezeigte Option aus und kehrt zum
vorherigen Menü zurück.
und
als linke und rechte
und
als linke und rechte
