Stromstärkeänderung weist auf eine Veränderung des
Zustandes der Leitung hin.

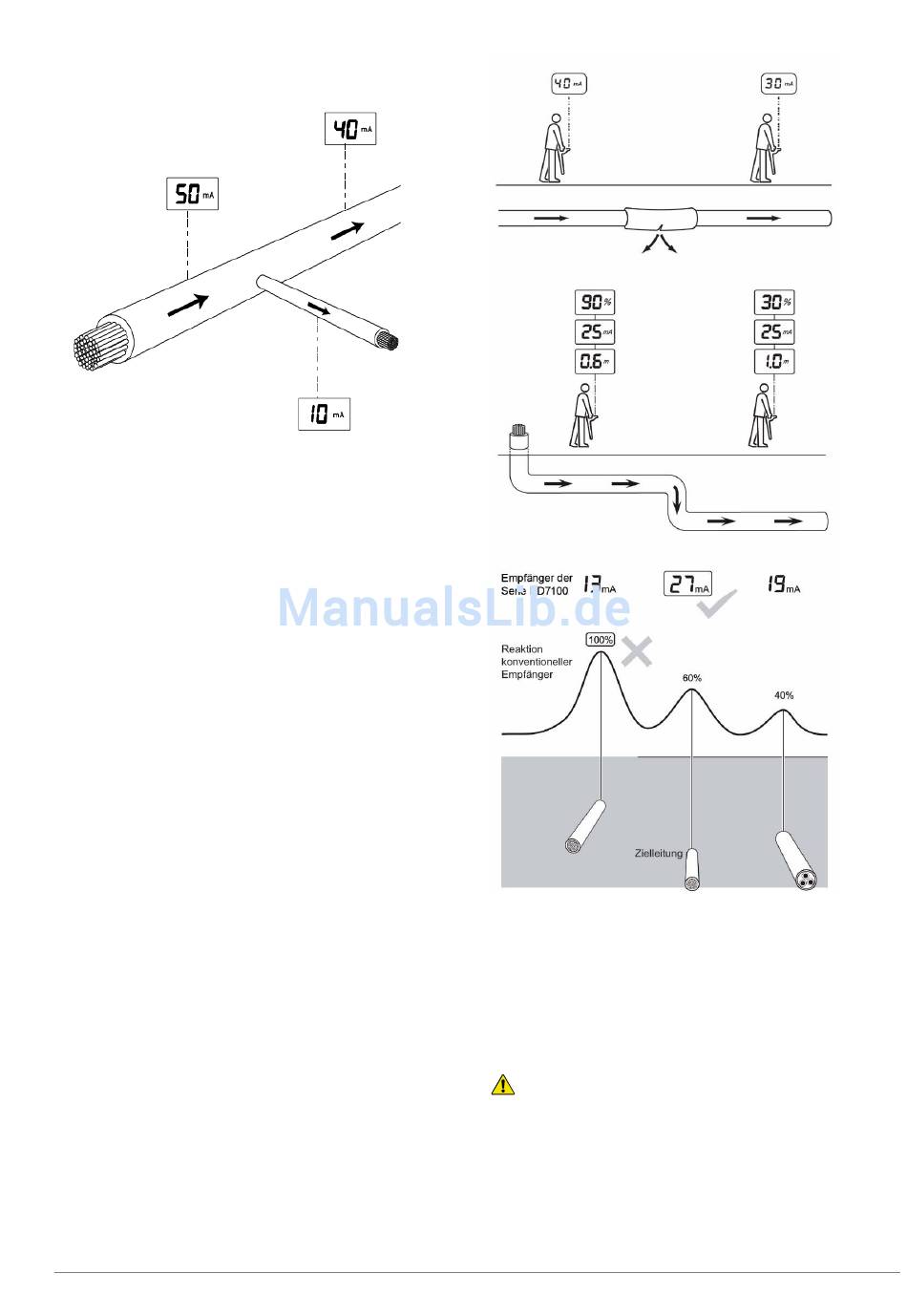

Abbildung 6.3 Signalstromanzeigewerte
Figure 9.3 current readings
In Bereichen mit mehreren dicht gepackten Leitung kann
der Empfänger mitunter ein stärkeres Signal von einer
benachbarten Leitung aufnehmen, die das Signal
ebenfalls trägt oder die die Erdung teilt, weil sie (die
Nachbarleitung) sich näher an der Oberfläche befindet.
Obwohl die Signalstrommessung die Tiefe kompensiert,
verringert sich die Signalreaktion mit zunehmender
Tiefe.
Die Leitung mit der höchsten Signalstromanzeige ist
eher die Zielleitung (jene, auf die das Sendersignal
beaufschlagt ist), als eine Leitung mit der stärkeren
Empfängerreaktion.
Die
Messung
des
Signalstroms
Informationen zur Position von Bögen, Abzweigen und
Kreuzungen. Die Messung des Signalstroms hinter
einem T-Abzweig zeigt die Hauptleitung an, die mehr
Signalstrom über ihre größere Länge zieht.
© 2017 Radiodetection Ltd
bringt
nützliche
Abbildung 6.4 – 6.6 Ermitteln von Stromanzeigewerten
Aufbringen eines Sendersignals
Das Sendersignal für Strommessungen kann ebenso
aufgebracht/gekoppelt werden, wie das Signal für die
Leitungsverfolgung/-trassierung, also direkt (galvanisch)
angeklemmt, über Zubehör (Zange, LPC, LCC) oder
induziert werden.
spannungsführende Leiter ist POTENZIELL TÖDLICH.
Direkte Ankopplungen an spannungsführende Leiter
sind ausschließlich von qualifiziertem Fachpersonal und
unter ausschließlicher Verwendung relevanter Produkte,
die
Leitungen zulassen, vorzunehmen.
29
WARNUNG!
Ein
direktes
Anschlüsse
an
unter
Anklemmen
an
Spannung
stehenden
