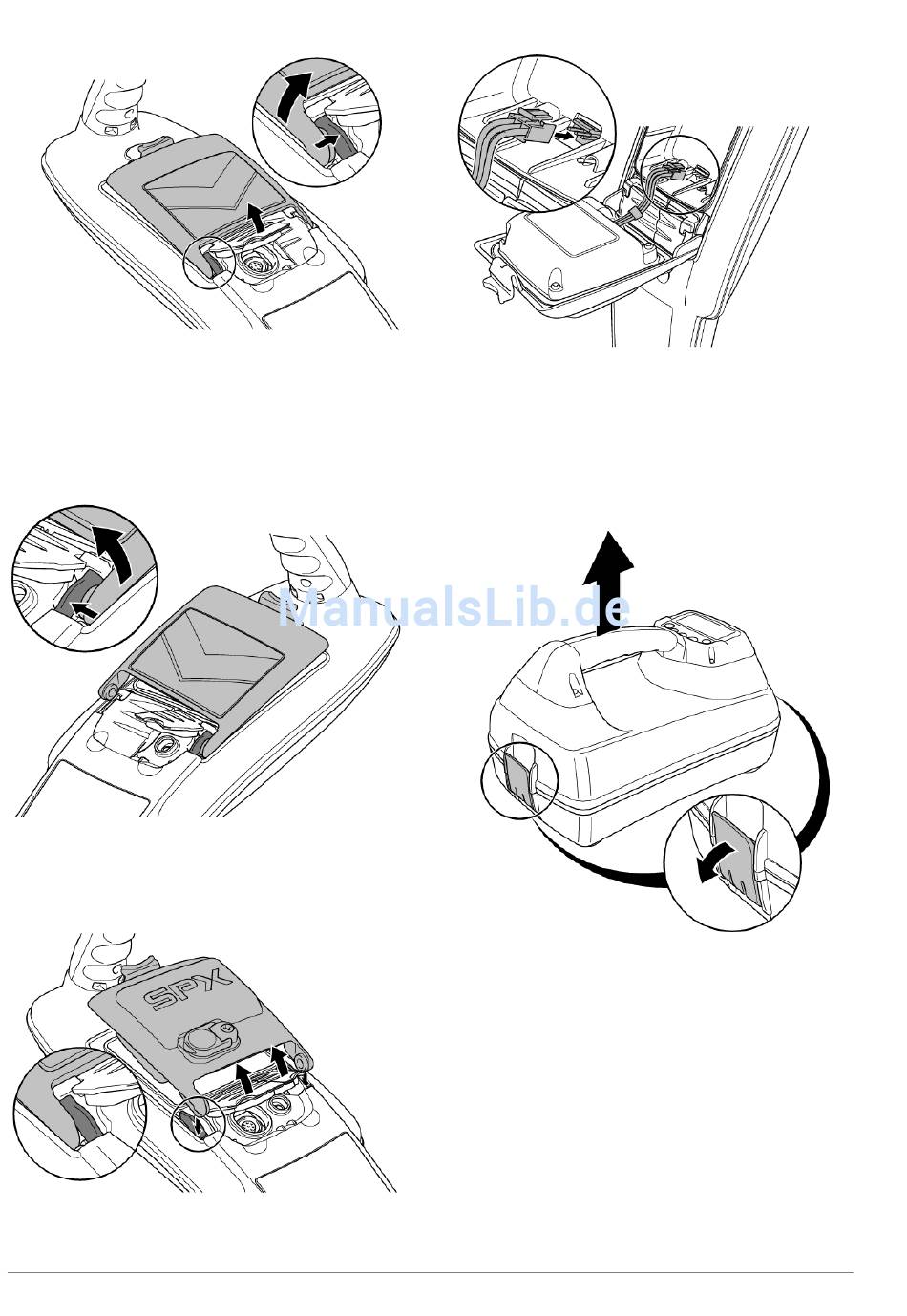

Abbildung
4.4
Halterungslasche
Akkupacks nach innen drücken
4
Drehen Sie das Batteriefach bzw. den Akkupack aus
der Lasche weg nach oben
5
Wiederholen Sie dies an der anderen Seite, um das
Batteriefach bzw. den Akkupack vollständig zu
lösen, dann entnehmen
Abbildung 4.5 Wiederholen, dann entnehmen
Setzen Sie ein neues Batteriefach ein, indem Sie beide
Zubehörabdeckungen leicht anheben und dann das
Batteriefach vorsichtig einsetzen, bis es an beiden
Seiten einrastet. Verriegeln Sie dann das Batteriefach
Abbildung 4.6 Einbau eines neuen Akkupacks
Setzen Sie den Li-Ionen-Akkupack ein, schließen Sie
das Verbindungskabel an (Abb. 4.7).
© 2017 Radiodetection Ltd
des
Batteriefachs
bzw.
Abbildung 4.7 Anschluss Verbindungskabel des Li-Ionen-
Akkupacks
HINWEIS: Laden Sie Ihren Li-Ionen-Akkupack vor
erstmaligem Gebrauch vollständig auf
Akkupack / Batteriefach des Senders:
1
Entriegeln und entfernen Sie das Zubehörstaufach
Abbildung 4.8-Zubehörstaufach entriegeln, dann entnehmen
2
Lösen Sie die Drehverriegelung und öffnen Sie das
Batteriefach
3
Lösen Sie die Sicherungslasche (Abb. 4.10) durch
leichtes Drücken nach außen und heben Sie dann
das Batteriefach heraus
4
Richten Sie die Sicherungsclips des Batteriefachs
auf
die
entsprechenden
Sendergehäuse aus und rasten Sie es ein (Abb.
4.11)
5
Schließen Sie das Batteriefach, betätigen Sie die
Drehverriegelung
Zubehörstaufach wieder ein
Aussparungen
und
setzen
Sie
am
das
