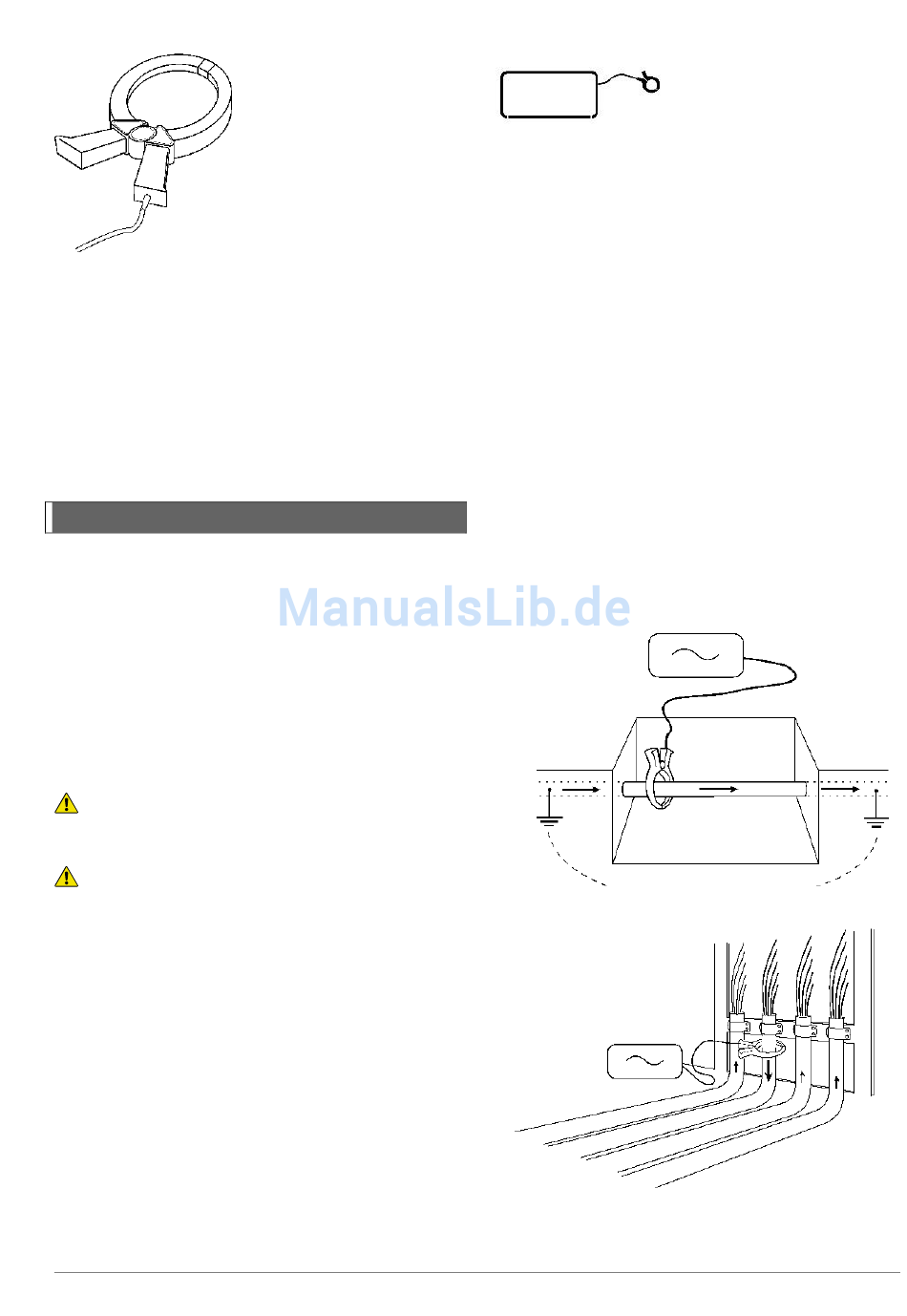

Abbildung 8.2: Standardzange
Kleine Zange
Die kleine Zange erfüllt dieselbe Funktion wie die
Standardzange, ist aber in beengten Situationen
nützlich, wo für die Standardzange unzureichend
Zugang besteht.
Die kleine Zange ist für Kabel mit einem Durchmesser
bis zu 50mm (2") geeignet.
8.4 Signalsendezangen
Eine Sendezange passt um eine Rohrleitung oder ein
Kabel
und
koppelt
spannungsführendes,
freischalten zu müssen. Die Zange koppelt ein diskretes
Signal auf die Zielleitung bei verringerter Kopplung auf
andere Leitungen. Die Signalkopplung über eine Zange
kann unter Umständen effektiver sein als über direktes
(galvanisches) Anklemmen.
Die Zielleitung führt das stärkste Signal. Alle anderen
Leitungen führen das schwächere Rücksignal. Wenn
das System aus nur zwei Leitern besteht, können diese
das Signal zu gleichen Teilen übertragen.
WARNUNG! Zangen nicht an blanken, (nicht
ausreichend isolierten) spannungsführenden Leitern
einsetzen.
WARNUNG! Vor Anbringen oder Entfernen der
Zange an ein bzw. von einem Kabel ist sicherzustellen,
dass die Zange immer mit dem Sender verbunden ist.
Die Signalzange kann summen oder vibrieren, wenn sie
um ein Stromnetzkabel mit signifikantem Netzstrom
gelegt wird. Dies ist ganz normal und schädigt das Gerät
in keiner Weise.
Anschließen der Signal-Sendezange
6
Schließen Sie die Zange an die Ausgangsbuchse
des Senders an.
7
Legen Sie die Zange um die Rohrleitung oder das
Kabel und stellen Sie sicher, dass die Backen
geschlossen sind. Schalten Sie den Sender ein.
Auf
der
Anzeige
angeschlossene Zange.
© 2017 Radiodetection Ltd
ein
Signal
sicher
isoliertes
Kabel
ohne
erscheint
das
Symbol
Abbildung 8.4 Symbol für angeschlossene Zange
Die Leitung muss an beiden Seiten der Zange geerdet
sein, um das Signal auf die Leitung zu koppeln. Erden
Sie die Leitung bei Bedarf. Ein isoliertes Kabel kann
auch ohne eigentlichen Erdungsanschluss verfolgt
werden, sofern zu beiden Seiten der Zange eine
angemessene Länge unterirdisch verläuft, um den Effekt
der kapazitiven Kopplung auf Erde herzustellen.
HINWEIS: Es ist nicht erforderlich, den Sender zu erden,
wenn eine Signalzange verwendet wird.
Reihe der Signal-Sendezangen
Auch wenn sich Sende- und Empfangszangen äußerlich
gleichen, enthalten sie doch verschiedene innere
Wicklungen. Um Verwechselungen zu vermeiden,
haben die Zangen für Sender und Empfänger Stecker
mit unterschiedlicher Codierung und Kennfarbe.
Standard-Signal-Sendezange
Die Standardzange koppelt das Sendersignal bei
an
ein
Frequenzen von 8kHz bis 200kHz sehr selektiv und
dies
effektiv auf Zielleiter mit Durchmessern bis 130mm
(5¼").
Abbildung 8.5 – 8.6: Anschließen von Signalsendezangen
für
Die Standard- und die kleinen Zangen verfügen über
eine
Doppelfedermechanik
Eisenkontakt.
35
