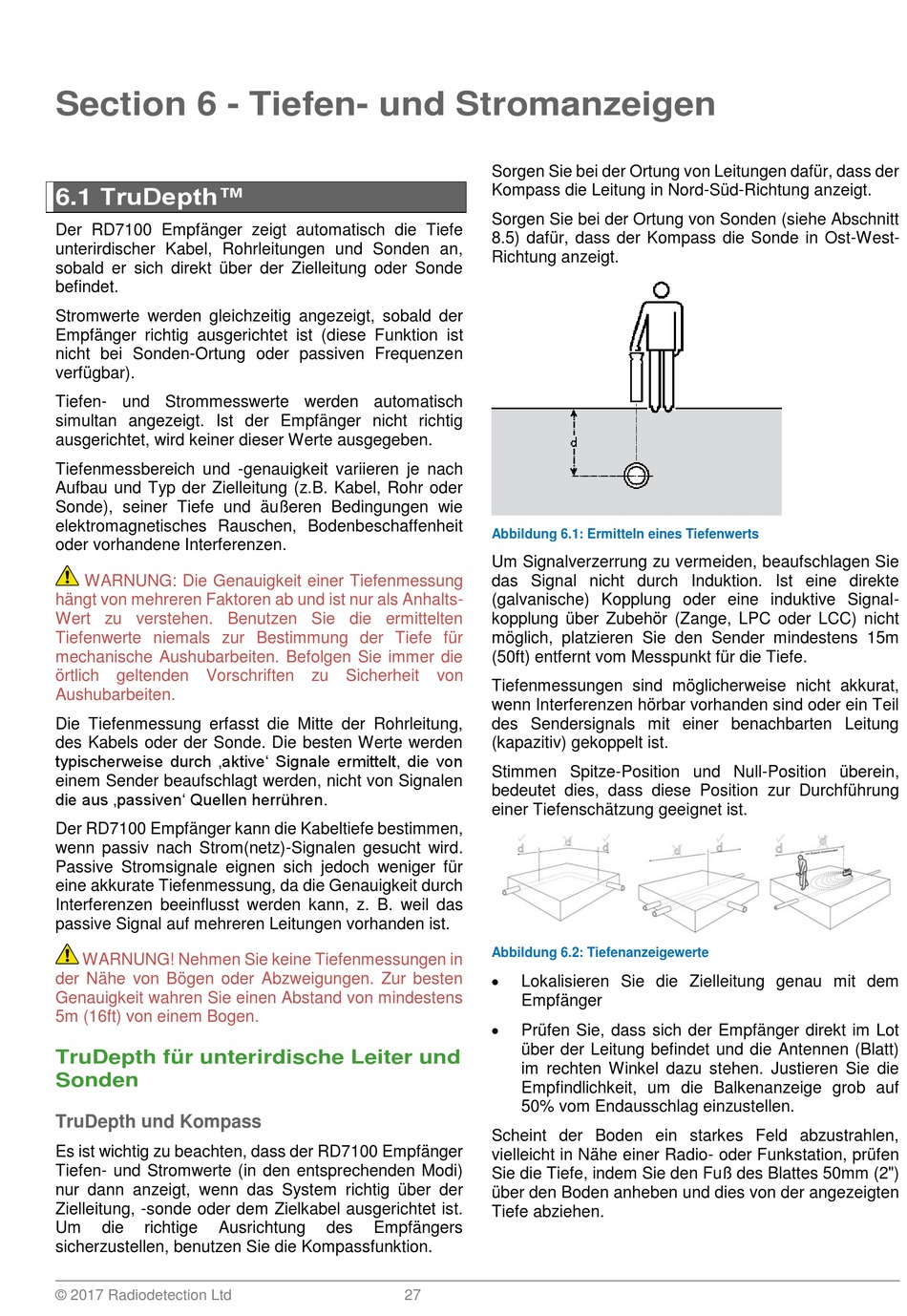

Section 6 - Tiefen- und Stromanzeigen
6.1 TruDepth™
Der RD7100 Empfänger zeigt automatisch die Tiefe
unterirdischer Kabel, Rohrleitungen und Sonden an,
sobald er sich direkt über der Zielleitung oder Sonde
befindet.
Stromwerte werden gleichzeitig angezeigt, sobald der
Empfänger richtig ausgerichtet ist (diese Funktion ist
nicht bei Sonden-Ortung oder passiven Frequenzen
verfügbar).
Tiefen- und Strommesswerte werden automatisch
simultan angezeigt. Ist der Empfänger nicht richtig
ausgerichtet, wird keiner dieser Werte ausgegeben.
Tiefenmessbereich und -genauigkeit variieren je nach
Aufbau und Typ der Zielleitung (z.B. Kabel, Rohr oder
Sonde), seiner Tiefe und äußeren Bedingungen wie
elektromagnetisches Rauschen, Bodenbeschaffenheit
oder vorhandene Interferenzen.
WARNUNG: Die Genauigkeit einer Tiefenmessung
hängt von mehreren Faktoren ab und ist nur als Anhalts-
Wert zu verstehen. Benutzen Sie die ermittelten
Tiefenwerte niemals zur Bestimmung der Tiefe für
mechanische Aushubarbeiten. Befolgen Sie immer die
örtlich geltenden Vorschriften zu Sicherheit
Aushubarbeiten.
Die Tiefenmessung erfasst die Mitte der Rohrleitung,
des Kabels oder der Sonde. Die besten Werte werden
typischerweise durch ‚aktive' Signale ermittelt, die von
einem Sender beaufschlagt werden, nicht von Signalen
die aus ‚passiven' Quellen herrühren.
Der RD7100 Empfänger kann die Kabeltiefe bestimmen,
wenn passiv nach Strom(netz)-Signalen gesucht wird.
Passive Stromsignale eignen sich jedoch weniger für
eine akkurate Tiefenmessung, da die Genauigkeit durch
Interferenzen beeinflusst werden kann, z. B. weil das
passive Signal auf mehreren Leitungen vorhanden ist.
WARNUNG! Nehmen Sie keine Tiefenmessungen in
der Nähe von Bögen oder Abzweigungen. Zur besten
Genauigkeit wahren Sie einen Abstand von mindestens
5m (16ft) von einem Bogen.
TruDepth für unterirdische Leiter und
Sonden
TruDepth und Kompass
Es ist wichtig zu beachten, dass der RD7100 Empfänger
Tiefen- und Stromwerte (in den entsprechenden Modi)
nur dann anzeigt, wenn das System richtig über der
Zielleitung, -sonde oder dem Zielkabel ausgerichtet ist.
Um
die
richtige
Ausrichtung
sicherzustellen, benutzen Sie die Kompassfunktion.
© 2017 Radiodetection Ltd
Sorgen Sie bei der Ortung von Leitungen dafür, dass der
Kompass die Leitung in Nord-Süd-Richtung anzeigt.
Sorgen Sie bei der Ortung von Sonden (siehe Abschnitt
8.5) dafür, dass der Kompass die Sonde in Ost-West-
Richtung anzeigt.
Abbildung 6.1: Ermitteln eines Tiefenwerts
Um Signalverzerrung zu vermeiden, beaufschlagen Sie
das Signal nicht durch Induktion. Ist eine direkte
(galvanische) Kopplung oder eine induktive Signal-
kopplung über Zubehör (Zange, LPC oder LCC) nicht
möglich, platzieren Sie den Sender mindestens 15m
(50ft) entfernt vom Messpunkt für die Tiefe.
von
Tiefenmessungen sind möglicherweise nicht akkurat,
wenn Interferenzen hörbar vorhanden sind oder ein Teil
des Sendersignals mit einer benachbarten Leitung
(kapazitiv) gekoppelt ist.
Stimmen Spitze-Position und Null-Position überein,
bedeutet dies, dass diese Position zur Durchführung
einer Tiefenschätzung geeignet ist.
Abbildung 6.2: Tiefenanzeigewerte
Scheint der Boden ein starkes Feld abzustrahlen,
vielleicht in Nähe einer Radio- oder Funkstation, prüfen
Sie die Tiefe, indem Sie den Fuß des Blattes 50mm (2")
über den Boden anheben und dies von der angezeigten
Tiefe abziehen.
des
Empfängers
27
Lokalisieren Sie die Zielleitung genau mit dem
Empfänger
Prüfen Sie, dass sich der Empfänger direkt im Lot
über der Leitung befindet und die Antennen (Blatt)
im rechten Winkel dazu stehen. Justieren Sie die
Empfindlichkeit, um die Balkenanzeige grob auf
50% vom Endausschlag einzustellen.
