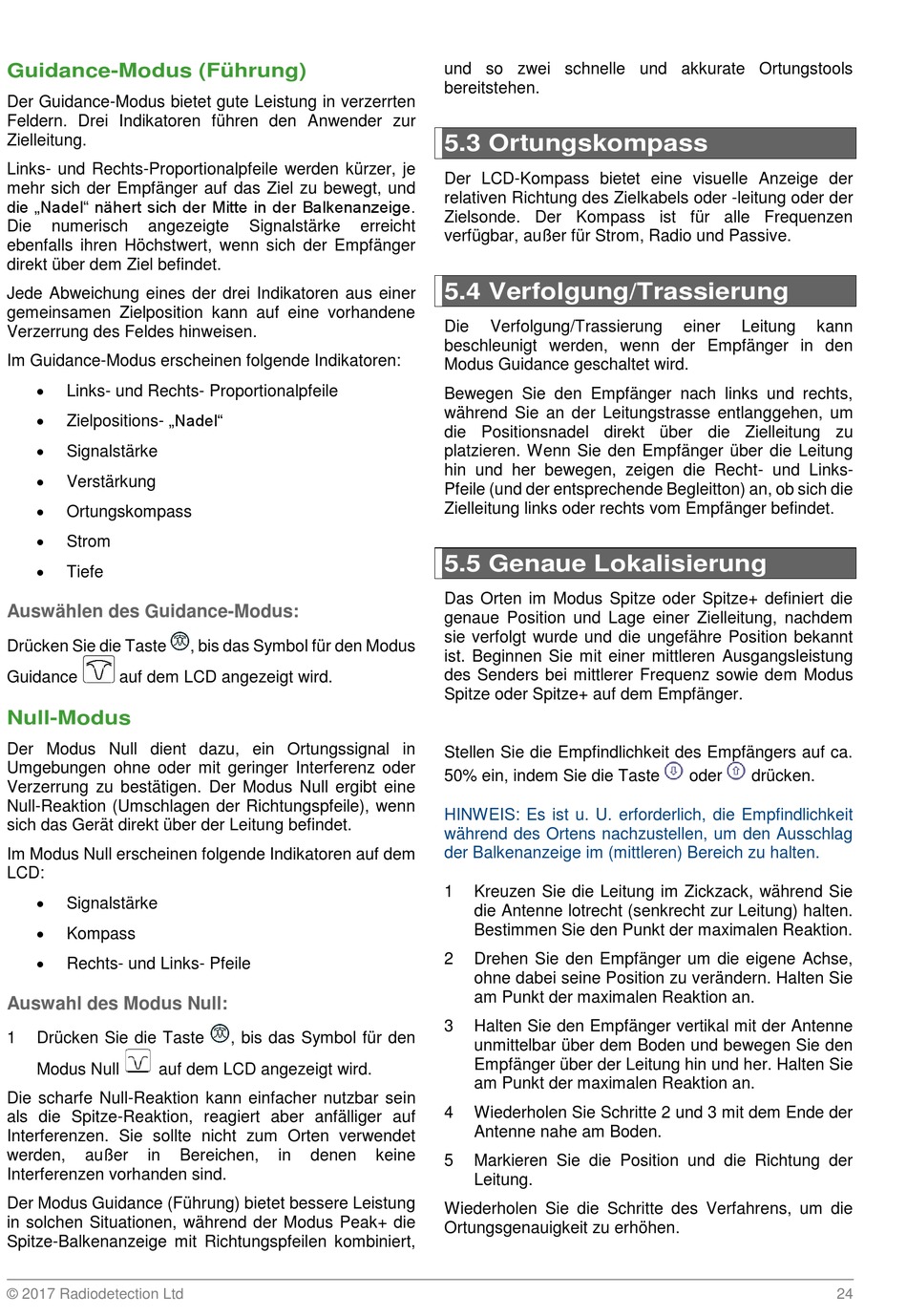

Guidance-Modus (Führung)
Der Guidance-Modus bietet gute Leistung in verzerrten
Feldern. Drei Indikatoren führen den Anwender zur
Zielleitung.
Links- und Rechts-Proportionalpfeile werden kürzer, je
mehr sich der Empfänger auf das Ziel zu bewegt, und
die „Nadel" nähert sich der Mitte in der Balkenanzeige.
Die
numerisch
angezeigte
ebenfalls ihren Höchstwert, wenn sich der Empfänger
direkt über dem Ziel befindet.
Jede Abweichung eines der drei Indikatoren aus einer
gemeinsamen Zielposition kann auf eine vorhandene
Verzerrung des Feldes hinweisen.
Im Guidance-Modus erscheinen folgende Indikatoren:
Links- und Rechts- Proportionalpfeile
Zielpositions- „Nadel"
Signalstärke
Verstärkung
Ortungskompass
Strom
Tiefe
Auswählen des Guidance-Modus:
Drücken Sie die Taste
Guidance
auf dem LCD angezeigt wird.
Null-Modus
Der Modus Null dient dazu, ein Ortungssignal in
Umgebungen ohne oder mit geringer Interferenz oder
Verzerrung zu bestätigen. Der Modus Null ergibt eine
Null-Reaktion (Umschlagen der Richtungspfeile), wenn
sich das Gerät direkt über der Leitung befindet.
Im Modus Null erscheinen folgende Indikatoren auf dem
LCD:
Signalstärke
Kompass
Rechts- und Links- Pfeile
Auswahl des Modus Null:
1
Drücken Sie die Taste
Modus Null
auf dem LCD angezeigt wird.
Die scharfe Null-Reaktion kann einfacher nutzbar sein
als die Spitze-Reaktion, reagiert aber anfälliger auf
Interferenzen. Sie sollte nicht zum Orten verwendet
werden,
außer
in
Interferenzen vorhanden sind.
Der Modus Guidance (Führung) bietet bessere Leistung
in solchen Situationen, während der Modus Peak+ die
Spitze-Balkenanzeige mit Richtungspfeilen kombiniert,
© 2017 Radiodetection Ltd
Signalstärke
, bis das Symbol für den Modus
, bis das Symbol für den
Bereichen,
in
denen
und so zwei schnelle und akkurate Ortungstools
bereitstehen.
5.3 Ortungskompass
Der LCD-Kompass bietet eine visuelle Anzeige der
relativen Richtung des Zielkabels oder -leitung oder der
Zielsonde. Der Kompass ist für alle Frequenzen
erreicht
verfügbar, außer für Strom, Radio und Passive.
5.4 Verfolgung/Trassierung
Die
Verfolgung/Trassierung
beschleunigt werden, wenn der Empfänger in den
Modus Guidance geschaltet wird.
Bewegen Sie den Empfänger nach links und rechts,
während Sie an der Leitungstrasse entlanggehen, um
die Positionsnadel direkt über die Zielleitung zu
platzieren. Wenn Sie den Empfänger über die Leitung
hin und her bewegen, zeigen die Recht- und Links-
Pfeile (und der entsprechende Begleitton) an, ob sich die
Zielleitung links oder rechts vom Empfänger befindet.
5.5 Genaue Lokalisierung
Das Orten im Modus Spitze oder Spitze+ definiert die
genaue Position und Lage einer Zielleitung, nachdem
sie verfolgt wurde und die ungefähre Position bekannt
ist. Beginnen Sie mit einer mittleren Ausgangsleistung
des Senders bei mittlerer Frequenz sowie dem Modus
Spitze oder Spitze+ auf dem Empfänger.
Stellen Sie die Empfindlichkeit des Empfängers auf ca.
50% ein, indem Sie die Taste
HINWEIS: Es ist u. U. erforderlich, die Empfindlichkeit
während des Ortens nachzustellen, um den Ausschlag
der Balkenanzeige im (mittleren) Bereich zu halten.
1
Kreuzen Sie die Leitung im Zickzack, während Sie
die Antenne lotrecht (senkrecht zur Leitung) halten.
Bestimmen Sie den Punkt der maximalen Reaktion.
2
Drehen Sie den Empfänger um die eigene Achse,
ohne dabei seine Position zu verändern. Halten Sie
am Punkt der maximalen Reaktion an.
3
Halten Sie den Empfänger vertikal mit der Antenne
unmittelbar über dem Boden und bewegen Sie den
Empfänger über der Leitung hin und her. Halten Sie
am Punkt der maximalen Reaktion an.
4
Wiederholen Sie Schritte 2 und 3 mit dem Ende der
Antenne nahe am Boden.
keine
5
Markieren Sie die Position und die Richtung der
Leitung.
Wiederholen Sie die Schritte des Verfahrens, um die
Ortungsgenauigkeit zu erhöhen.
einer
Leitung
kann
oder
drücken.
24
