Abbildung 8.8 Einsetzen der Sonde
Orten einer Sonde:
1
Bewegen Sie den Empfänger vor und zurück und
halten Sie an, wenn auf der Balkenanzeige eine
Spitze-Reaktion
erfolgt.
Kompass (in West-Ost Ausrichtung), um das Blatt
des Empfängers auf die Sonde auszurichten.
2
Drehen Sie den Empfänger um die eigene
Hochachse. Halten Sie an, wenn die Balkenanzeige
ihr Maximum erreicht.

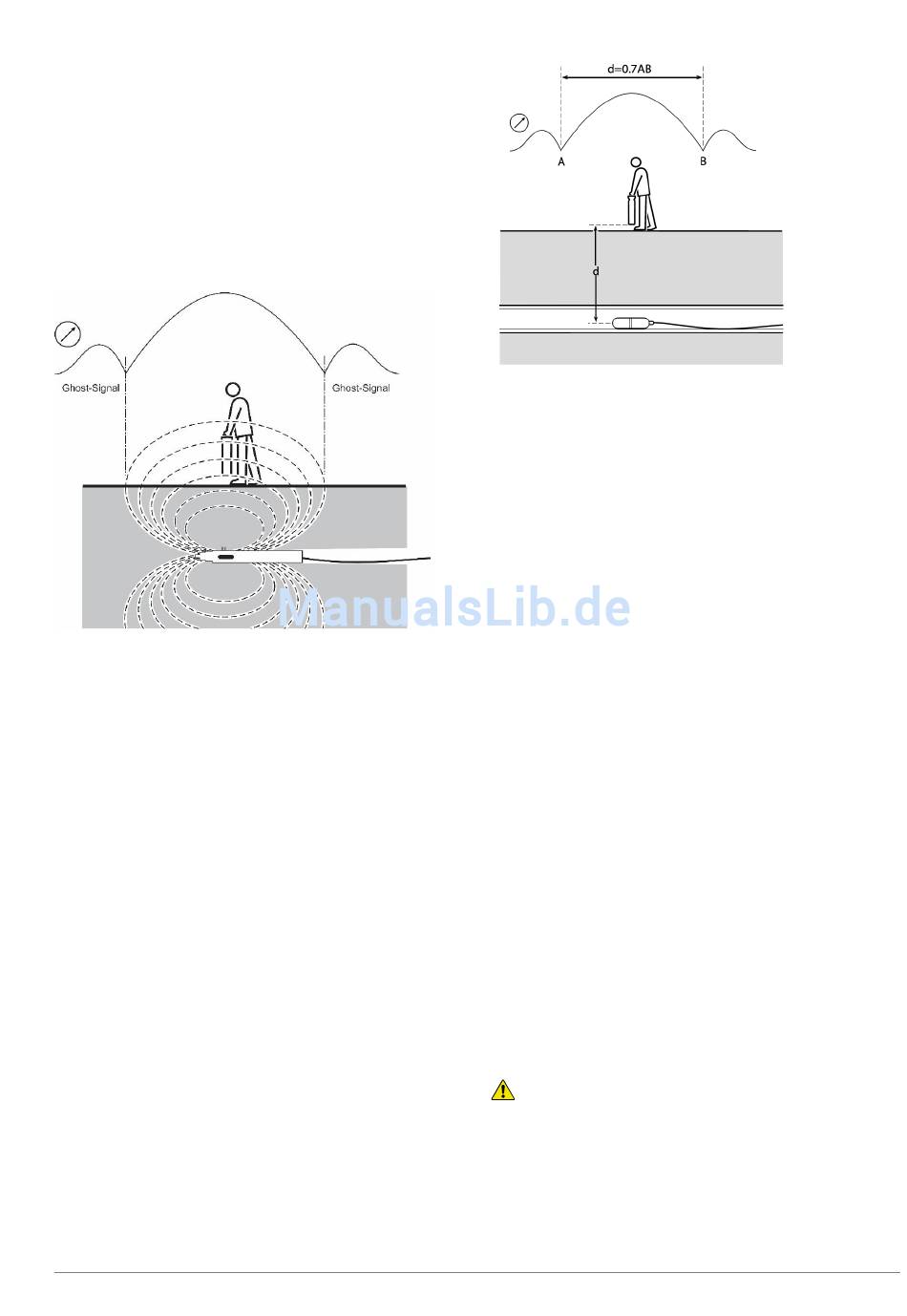

Abbildung 8.9 Orten einer Sonde
3
Bewegen Sie den Empfänger seitlich, bis die
Balkenanzeige ihr Maximum erreicht.
4
Wiederholen Sie die Schritte 1, 2 und 3 mit der
Antenne im Lot und auf bzw. knapp über dem
Boden. Der Empfänger müsste sich nun direkt über
der Sonde befinden und das Blatt (mit den
Antennen) parallel zur Sonde ausgerichtet sein.
Markieren Sie die Position und Richtung der Sonde.
5
Treiben Sie die Sonde weitere 1 oder 2 Meter voran;
orten und markieren Sie die Position. Wiederholen
Sie die Ortungen in ähnlichen Intervallen entlang
des Abwasserrohrs oder -kanals, bis der Auftrag
abgeschlossen ist.
Prüfen der Sondentiefe
Der RD7100 Empfänger zeigt automatisch die Tiefe der
georteten Sonde an, sofern der Empfänger sich korrekt
ausgerichtet direkt über der Sonde befindet. Verwenden
Sie den Kompass im LCD als Anhalt und drehen Sie den
Empfänger, bis der Kompass anzeigt, dass sich die
Sonde in Ost-West-Richtung befindet.
© 2017 Radiodetection Ltd
Verwenden
Sie
den
37
Abbildung 8.10: Berechnen der Sondentiefe
Rechenmethode
Orten Sie die Sonde. Bewegen Sie den Empfänger vor
die Sonde (dabei muss das Blatt immer noch parallel zur
Sonde ausgerichtet sein) und erhöhen Sie die
Empfindlichkeit, um ein Maximum des Ghost-Signals zu
finden. Bewegen Sie den Empfänger hinter die Sonde,
vergewissern Sie sich, dass das Blatt des Empfängers
immer entsprechend der Sonde steht. Finden Sie die
Positionen A und B (siehe Abbildung 8.10). Messen Sie
den
Abstand
zwischen
multiplizieren Sie ihn mit 0,7, um ein ungefähres
Tiefenergebnis zu erhalten.
FlexiTrace
FlexiTrace ist ein verfolgbares kunststoffbeschichtetes
Glasfaser-Schubkabel mit Drahtleitern, das bei der
Ortung von und in nicht-metallischen Rohrleitungen mit
kleinen Durchmessern bis zu einer Tiefe von 3 Metern
verwendet wird. Das FlexiTrace kann in eine Rohrleitung
oder einen geschlossenen Kanal mit einer lichten Weite
ab 9mm / 3/8" und einem Biegungsradius von minimal
250mm
eingeführt
werden.
erforderlich, da FlexiTrace mit jedem Radiodetection
Sender besendet werden kann.
Das FlexiTrace hat eine maximale Nennleistung von
1W. Bei Verwendung des FlexiTrace mit einem Tx-5
oder Tx-10 Sender von Radiodetection muss die
Ausgangsleistung im Menü MAX P auf 1W und die
Ausgangsspannung im Menü MAX V auf LOW limitiert
(eingestellt) werden.
Für den Tx-1 Sender mit 1W sind keine Einstellungen
erforderlich.
WARNUNG: Versäumen Sie es, die vorstehenden
Limitierungen an Tx-5 oder Tx-10 vorzunehmen, kann
die Spule an der Spitze des FlexiTrace überhitzen, was
Brandverletzungen und Geräteschäden zur Folge haben
kann.
Das FlexiTrace kann in zwei Modi verwendet werden:
Sonden-Modus oder Leitungs-Modus. Im Sonden-
Modus steht nur die Spitze des FlexiTrace unter
diesen
Punkten
und
Batterien
sind
nicht
