Adressraum

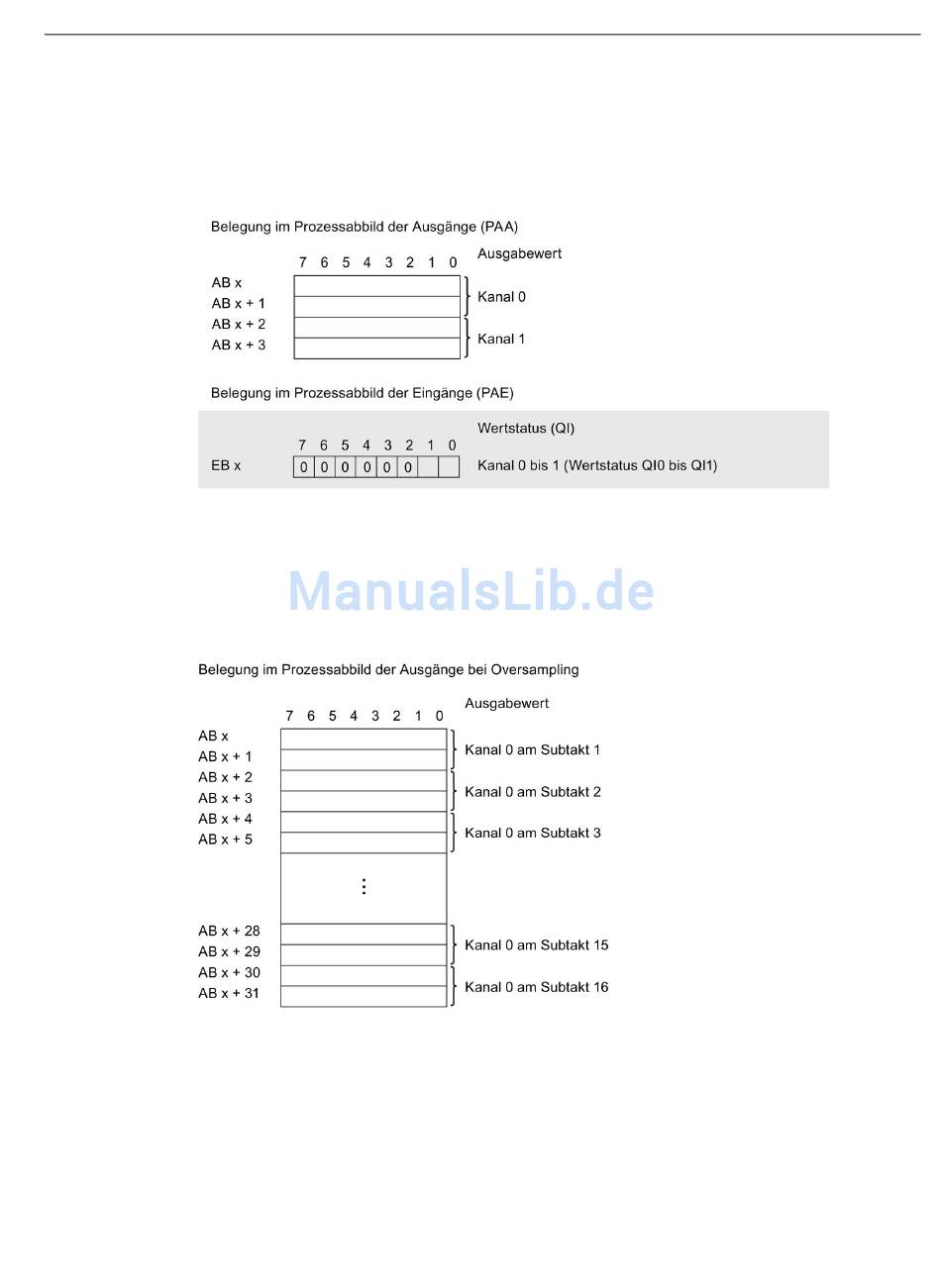

Das folgende Bild zeigt die Belegung des Adressraums beim AQ 2xU/I HS mit Wertstatus
(Quality Information (QI)). Die Adressen für den Wertstatus sind nur dann verfügbar, wenn
der Wertstatus freigegeben wurde.
Bild 4-2
Adressraum des AQ 2xU/I HS für Oversampling mit einem Kanal
Das folgende Bild zeigt die Belegung des Adressraums für Oversampling mit einem Kanal.
Es wird immer von AB x angeschrieben. Es sind nur max. 16 Subtakte möglich.
Bild 4-3
Analogausgabemodul AQ 2xU/I HS (6ES7135-6HB00-0DA1)
Gerätehandbuch, 09/2016, A5E03576139-AD
Adressraum des AQ 2xU/I HS mit Wertstatus
Adressraum des AQ 2xU/I HS für Oversampling mit einem Kanal
Parameter/Adressraum
4.5 Adressraum
25
