  • Seite 2 ___________________ Vorwort ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen ET 200SP Digitaleingabemodul ___________________ Parametrieren/Adressieren DI 8x24VAC/48VUC BA (6ES7131-6CF00-0AU0) ___________________ Alarme/Diagnosemeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Parameterdatensatz 07/2018 A5E42285980-AA...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Funktionen, die das System generell betreffen, sind in diesem Systemhandbuch beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und der System- /Funktionshandbücher ermöglichen es Ihnen, das System in Betrieb zu nehmen.
  • Seite 5 Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ........................6 Produktübersicht ........................... 11 Eigenschaften ......................... 11 Anschließen ............................13 Anschluss- und Prinzipschaltbild .................... 13 Parametrieren/Adressieren ........................15 Parameter ..........................15 Erklärung der Parameter ......................16 Adressraum ..........................17 Alarme/Diagnosemeldungen ......................... 18 Status- und Fehleranzeigen ....................18 Alarme .............................

  • Seite 7: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200SP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung.
  • Seite 8 Wegweiser Dokumentation Übergreifende Informationen In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um das Dezentrale Peripheriesystem SIMATIC ET 200SP, z. B. Diagnose, Kommunikation, Webserver, Motion Control und OPC UA. Die Dokumentation finden Sie zum kostenlosen Download im Internet (https://support.industry.siemens.com/cs/ww/de/view/109742709).

  • Seite 9: Anwendungsbeispiele

    ● Produktbilder, 2D-Maßbilder, 3D-Modelle, Geräteschaltpläne, EPLAN-Makrodateien ● Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate ● Produktstammdaten Sie finden "mySupport" - CAx-Daten im Internet (http://support.industry.siemens.com/my/ww/de/CAxOnline). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne...
  • Seite 10 ● Firmwareaktualisierung der CPU und angeschlossener Module Sie finden das SIMATIC Automation Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/98161300). PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: ● Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten.
  • Seite 11 Wegweiser Dokumentation SINETPLAN SINETPLAN, der Siemens Network Planner, unterstützt Sie als Planer von Automatisierungsanlagen und -netzwerken auf Basis von PROFINET. Das Tool erleichtert Ihnen bereits in der Planungsphase die professionelle und vorausschauende Dimensionierung Ihrer PROFINET-Installation. Weiterhin unterstützt Sie SINETPLAN bei der Netzwerkoptimierung und hilft Ihnen, Netzwerkressourcen bestmöglich auszuschöpfen und...

  • Seite 12: Produktübersicht

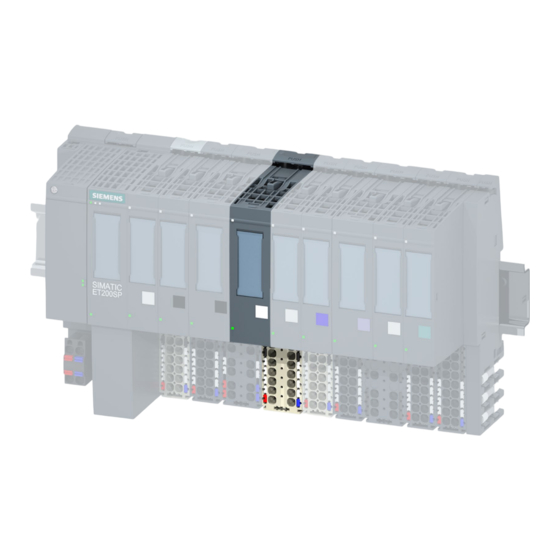

    Produktübersicht Eigenschaften Artikelnummer 6ES7131-6CF00-0AU0 Ansicht des Moduls ① ⑧ Modultyp und -bezeichnung Sicherung austauschbar ② ⑨ LED für Diagnose Farbkennzeichnung Modultyp ③ ⑩ 2D-Matrix Code Funktions- und Firmwarestand ④ ⑪ Anschlussplan Farbcode zur Auswahl der Farbkennzeichnungsschilder ⑤ ⑫ LEDs für Kanalstatus BU-Typ ⑥...
  • Seite 13 HSP 0229 V8.0 Zubehör Folgendes Zubehör ist separat zu bestellen: ● Beschriftungsstreifen ● Farbkennzeichnungsschilder ● Referenzkennzeichnungsschild ● Schirmanschluss Weitere Informationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Digitaleingabemodul DI 8x24VAC/48VUC BA (6ES7131-6CF00-0AU0) Gerätehandbuch, 07/2018, A5E42285980-AA...

  • Seite 14: Anschließen

    In diesem Kapitel finden Sie das Prinzipschaltbild des Moduls DI 8x24VAC/48VUC BA mit den Anschlussbelegungen für einen 1- und 2-Leiteranschluss dargestellt. Informationen zum Verdrahten des BaseUnit finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Hinweis Die verschiedenen Anschlussmöglichkeiten können Sie wahlweise für alle Kanäle nutzen und beliebig kombinieren.

  • Seite 15: Anschluss: 1- Und 2-Leiteranschluss

    Anschließen 3.1 Anschluss- und Prinzipschaltbild Anschluss: 1- und 2-Leiteranschluss Das folgende Bild zeigt das Prinzipschaltbild und beispielhaft die Anschlussbelegung des Digitaleingabemoduls DI 8x24VAC/48VUC BA auf dem BaseUnit BU-Typ U0 (1- und 2-Leiteranschluss). ① 1-Leiteranschluss Eingangssignal, Kanal n ② 2-Leiteranschluss Geberversorgung, Kanal n ③...

  • Seite 16: Parametrieren/Adressieren

    Parametrieren/Adressieren Parameter Parameter des DI 8x24VAC/48VUC BA Bei der Parametrierung des Moduls mit STEP 7 legen Sie die Eigenschaften des Moduls über verschiedene Parameter fest. Die einstellbaren Parameter finden Sie in der nachfolgenden Tabelle. Der Wirkungsbereich der einstellbaren Parameter ist abhängig von der Art der Projektierung.

  • Seite 17: Erklärung Der Parameter

    Parametrieren/Adressieren 4.2 Erklärung der Parameter Erklärung der Parameter Diagnose fehlende Versorgungsspannung L Freigabe der Diagnose bei fehlender oder zu geringer Versorgungsspannung L. Kanal aktiviert Legt fest, ob ein Kanal aktiviert oder deaktiviert ist. Potenzialgruppe Eine Potenzialgruppe besteht aus einer Gruppe von unmittelbar nebeneinander platzierten Peripheriemodulen innerhalb einer ET 200SP-Station, welche über eine gemeinsame Versorgungsspannung versorgt werden.

  • Seite 18: Adressraum

    Parametrieren/Adressieren 4.3 Adressraum Adressraum Das Modul kann in STEP 7 unterschiedlich konfiguriert werden, siehe nachfolgende Tabelle. Je nach Konfiguration werden zusätzliche/unterschiedliche Adressen im Prozessabbild der Eingänge belegt. Konfigurationsmöglichkeiten des DI 8x24VAC/48VUC BA Das Modul können Sie mit STEP 7 (TIA-Portal) oder mit GSD-Datei projektieren. Wenn Sie das Modul über GSD-Datei projektieren, dann finden Sie die Konfigurationen unter verschiedenen Kurzbezeichnungen/Modulnamen, siehe nachfolgende Tabelle.

  • Seite 19: Alarme/Diagnosemeldungen

    Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeigen (Status- und Fehleranzeigen) des DI 8x24VAC/48VUC BA. ① DIAG (grün/rot) ② Kanalstatus (grün) ③ PWR (grün) Bild 5-1 LED-Anzeige Digitaleingabemodul DI 8x24VAC/48VUC BA (6ES7131-6CF00-0AU0) Gerätehandbuch, 07/2018, A5E42285980-AA...

  • Seite 20: Bedeutung Der Led-Anzeigen

    Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen In den nachfolgenden Tabellen finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. LED DIAG Tabelle 5- 1 Fehleranzeige der LED DIAG LED DIAG Bedeutung Rückwandbusversorgung des ET 200SP nicht in Ordnung Modul nicht parametriert blinkt Modul parametriert...

  • Seite 21: Alarme

    Alarme/Diagnosemeldungen 5.2 Alarme Alarme Das Digitaleingabemodul DI 8x24VAC/48VUC BA unterstützt Diagnosealarme. Diagnosealarme Bei folgenden Ereignissen erzeugt das Modul einen Diagnosealarm: ● Parametrierfehler ● Versorgungsspannung fehlt Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die DIAG-LED. Die Diagnosemeldungen können z. B. im Diagnosepuffer der CPU ausgelesen werden.

  • Seite 22: Technische Daten

    Technische Daten Technische Daten des DI 8x24VAC ... 48VUC BA Artikelnummer 6ES7131-6CF00-0AU0 Allgemeine Informationen Produkttyp-Bezeichnung DI 8x24VAC/48VUC BA Firmware-Version Nein FW-Update möglich • verwendbare BaseUnits BU-Typ U0 Engineering mit STEP 7 TIA Portal projektierbar/integriert • ab Version Projektierbar über GSD-Datei STEP 7 projektierbar/integriert ab Version •...
  • Seite 23 Technische Daten Artikelnummer 6ES7131-6CF00-0AU0 Verlustleistung Verlustleistung, typ. 1,5 W Adressbereich Adressraum je Modul 1 byte Adressraum je Modul, max. • Hardware-Ausbau automatische Kodierung mechanisches Kodierelement • Auswahl BaseUnit für Anschlussvarianten BU-Typ U0 1-Leiter-Anschluss • BU-Typ U0 2-Leiter-Anschluss • BU-Typ U0 + Potenzialverteilermodul 3-Leiter-Anschluss •...
  • Seite 24 Isolation geprüft mit DC 1 200 V zwischen Versorgungsspannung und Rückwandbus Maße Breite 20 mm Höhe 73 mm Tiefe 58 mm Gewichte Gewicht, ca. 40 g Maßbild Siehe Gerätehandbuch ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/de/59753521) Digitaleingabemodul DI 8x24VAC/48VUC BA (6ES7131-6CF00-0AU0) Gerätehandbuch, 07/2018, A5E42285980-AA...

  • Seite 25: Parameterdatensatz

    Parameterdatensatz Parametrierung und Aufbau Parameterdatensatz Der Datensatz des Moduls hat einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Mit dem Datensatz 128 können Sie in Ihrem Anwenderprogramm das Modul, unabhängig von Ihrer Programmierung, umparametrieren.
  • Seite 26 Parameterdatensatz A.1 Parametrierung und Aufbau Parameterdatensatz Aufbau Datensatz 128 Hinweis Der Kanal 0 beinhaltet die Freigabe der Diagnose für das gesamte Modul. Bild A-1 Aufbau Datensatz 128 Kopfinformation Das folgende Bild zeigt Ihnen den Aufbau der Kopfinformation. Bild A-2 Kopfinformation Digitaleingabemodul DI 8x24VAC/48VUC BA (6ES7131-6CF00-0AU0) Gerätehandbuch, 07/2018, A5E42285980-AA...

  • Seite 27: Fehler Beim Übertragen Des Datensatzes

    Parameterdatensatz A.1 Parametrierung und Aufbau Parameterdatensatz Parameter Das folgende Bild zeigt Ihnen den Aufbau der Parameter für Kanal 0 bis 7. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. Bild A-3 Aufbau Byte x bis x+1 für die Kanäle 0 bis 7 Fehler beim Übertragen des Datensatzes Das Modul überprüft immer sämtliche Werte des übertragenenen Datensatzes.
