Kanalparameterblock

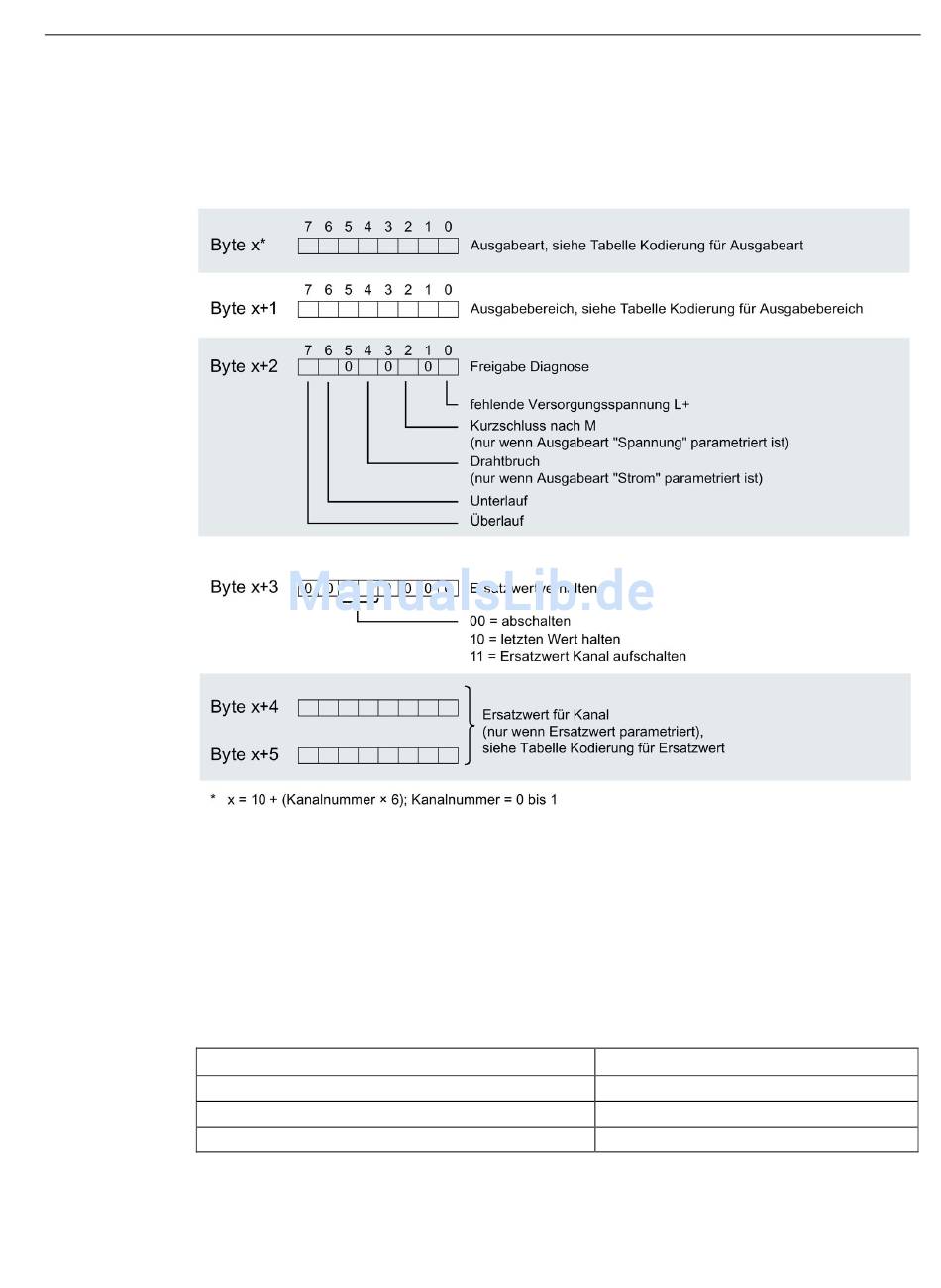

Das folgende Bild zeigt den Aufbau des Kanalparameterblocks.
Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen.
Bild A-6
Kodierungen für Ausgabeart
Die folgende Tabelle enthält die Kodierung für die Ausgabearten des Analogausgabemoduls.
Diese Kodierungen müssen Sie in die Bytes x des Kanalparameterblocks des
Datensatzes 128 eintragen (siehe vorheriges Bild).
Tabelle A- 1 Kodierungen für Ausgabeart
Ausgabeart
deaktiviert
Spannung
Strom
Analogausgabemodul AQ 2xU/I HS (6ES7135-6HB00-0DA1)
Gerätehandbuch, 09/2016, A5E03576139-AD
Aufbau Byte x bis x+5 für die Kanäle 0 und 1
A.2 Parametrierung und Aufbau Parameterdatensatz
Kodierung
0000 0000
0000 0001
0000 0011
Parameterdatensatz
41
