Alarme/Diagnosemeldungen
5.1
Status- und Fehleranzeigen
LED-Anzeige

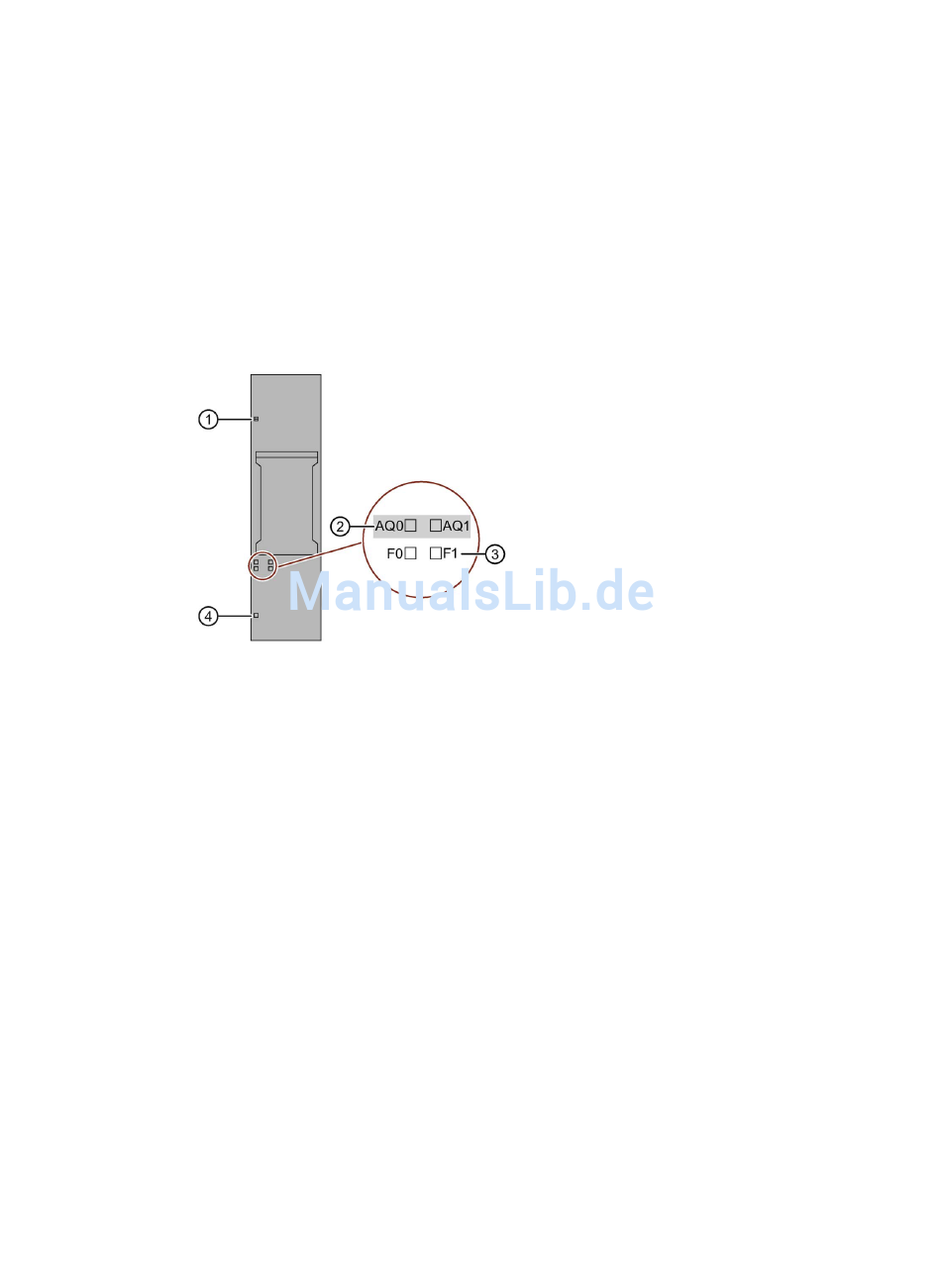

Im folgenden Bild sehen Sie die LED-Anzeige des AQ 2×U/I HS.
①
②
③
④
Bild 5-1
Analogausgabemodul AQ 2xU/I HS (6ES7135-6HB00-0DA1)
Gerätehandbuch, 09/2016, A5E03576139-AD
DIAG (grün/rot)
Kanalstatus (grün)
Kanalfehler (rot)
PWR (grün)
LED-Anzeigen
5
27
