Anschließen
3.1 Anschluss- und Prinzipschaltbild

Anschluss: Spannungsausgabe 2- und 3-Leiteranschluss

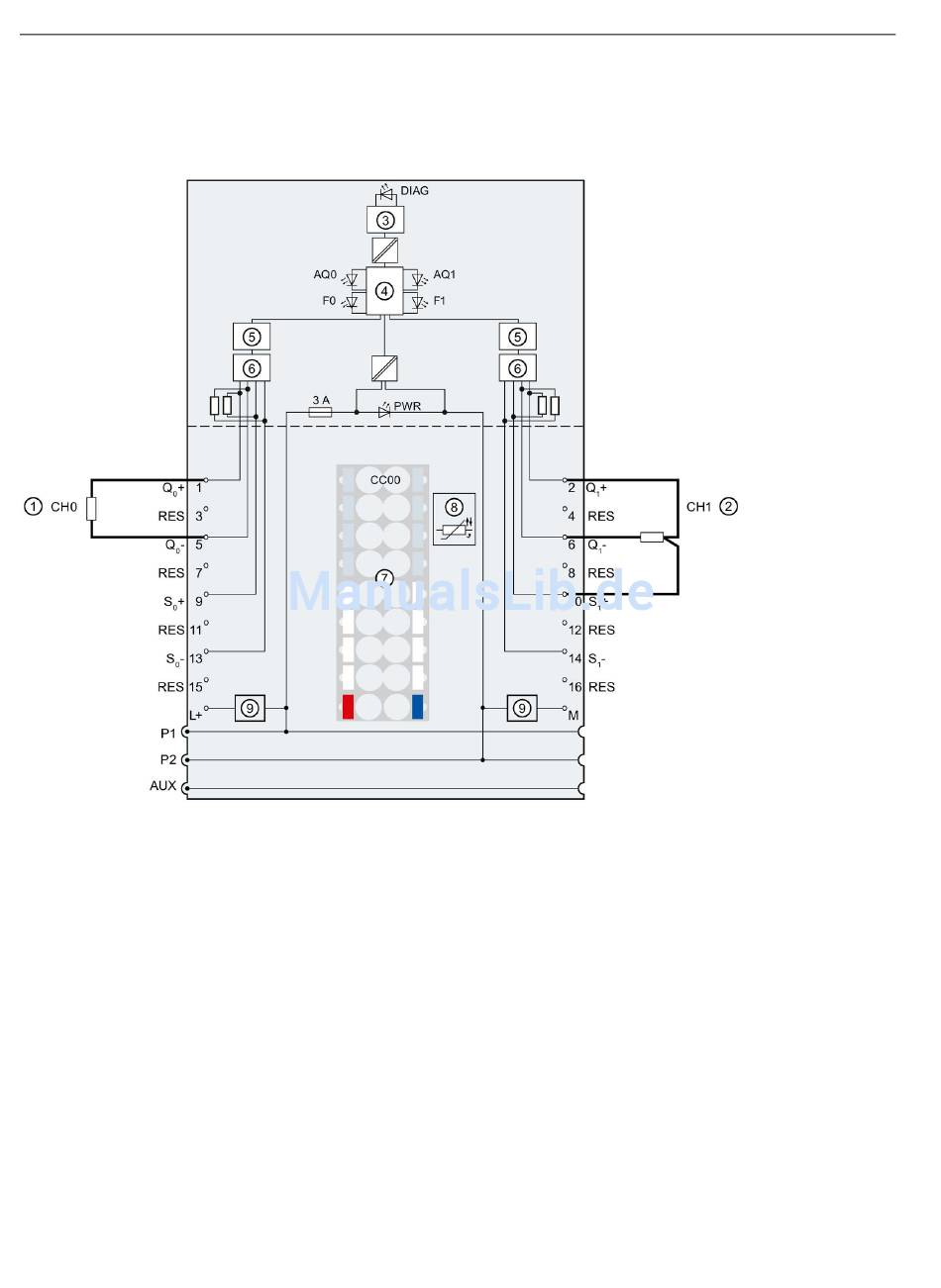

Das folgende Bild zeigt das Prinzipschaltbild und beispielhaft die Anschlussbelegung des
Analogausgabemoduls AQ 2xU/I HS auf dem BaseUnit BU-Typ A0/A1.
①
2-Leiteranschluss für Spannungsausgabe
②
3-Leiteranschluss für Spannungsausgabe
③
Ausgangskonditionierer
④
Digital-Analogumsetzer (DAU)
⑤
Microcontroller
⑥
Rückwandbusanschaltung
⑦
Farbkennzeichnungsschild CCxx (optional)
⑧
Temperaturerfassung nur bei BU-Typ A1 (Funktion für
dieses Modul nicht nutzbar)
⑨
Filterschaltung Versorgungsspannung (nur bei heller
BaseUnit vorhanden)
Q + Analogausgang Spannung/ Strom positiv, Kanal n
n
Q - Analogausgang Spannung/ Strom negativ, Kanal n
n
Bild 3-2 Anschluss- und Prinzipschaltbild für Spannungsausgabe 2- und 3-Leiteranschluss
16
S + Fühlerleitung positiv, Kanal n
n
S - Fühlerleitung negativ, Kanal n
n
RES Reserve, muss für zukünftige Funktionserweite-
rungen unbeschaltet bleiben
L+ DC 24 V (Einspeisung nur bei heller BaseUnit)
M Masse
P1, P2, interne selbstaufbauende Potenzialschienen
AUX Verbindung nach links (dunkles BaseUnit)
Verbindung nach links unterbrochen (helles
BaseUnit)
DIAG LED Diagnose (grün, rot)
AQ0, LED Kanalstatus (grün)
AQ1
F0, F1 LED Kanalfehler (rot)
PWR LED Power (grün)
Analogausgabemodul AQ 2xU/I HS (6ES7135-6HB00-0DA1)
