Sharp R-24ST Servicehandbuch Seite 24

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
AUSBAU
1. Das Netzkabel abziehen.
2. Tür ein wenig öffnen.
3. Eisenplättchen (ca. 0,5 mm dick) oder flachen Schrau-bendreher in den
Spalt zwischen Drosselabdeckung und Türverkleidung schieben (s.
Abbildung C-4), um das Eingriffsteil zu lösen. Dabei darauf achten, dass
die Klammern nicht abgebrochen werden.
4. Die Drosselabdeckung
5. Damit ist die Drosselabdeckung ausgebaut.
Drosselabdeckung
7
6
5

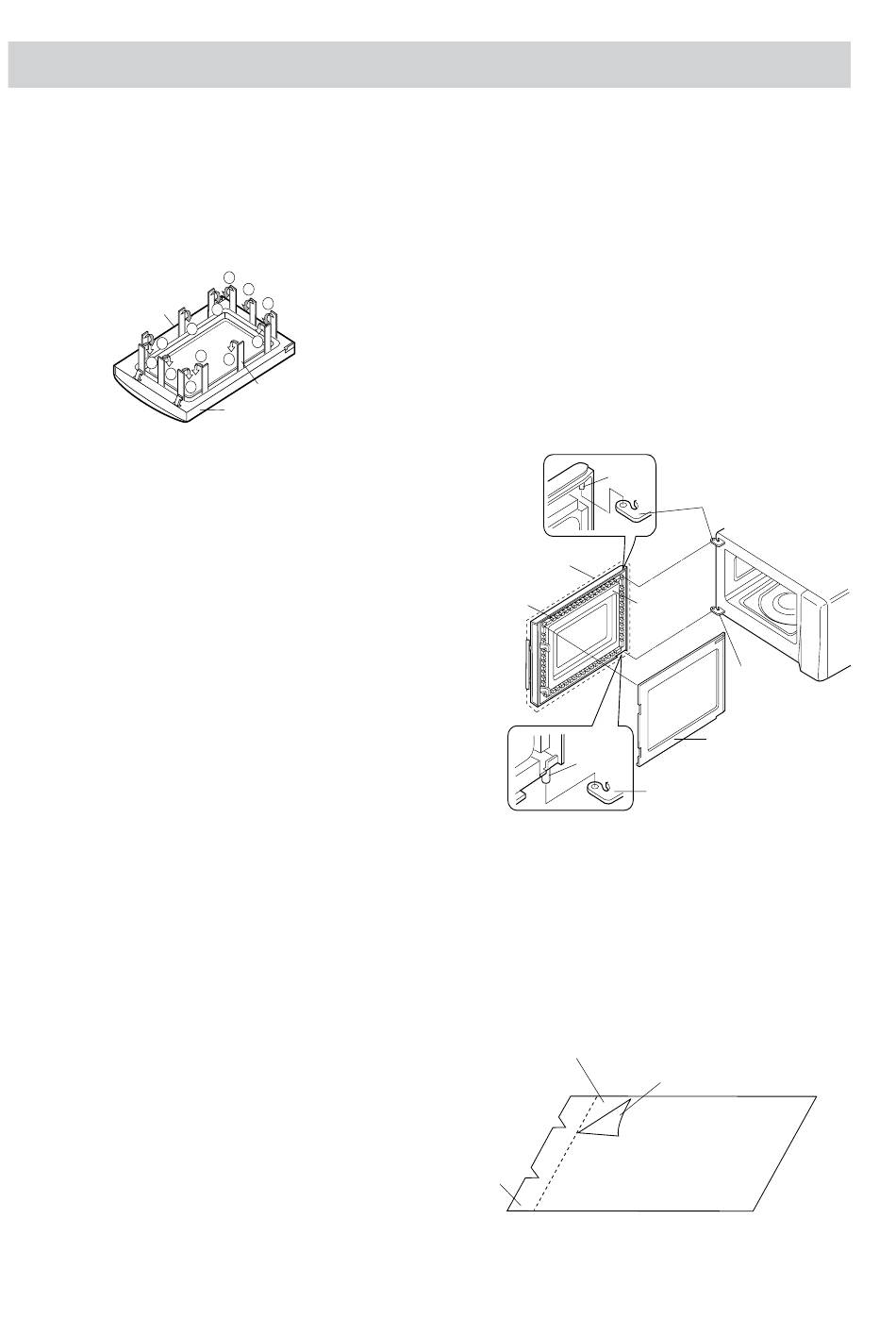

Abbildung C-4. TŸrausbau
6.
Die zwei (2) Stifte der Türverkleidung aus den zwei (2) Öffnungen der
oberen und unteren Herdscharniere durch Anheben freigeben.
7. 1. Die Tür durch Lösen der Schrauben (4) entfernen.
8. Türverkleidung von den Haltezungen des Türrahmens lösen, indem die
Türverkleidung nach unten geschoben wird.
9. Damit ist die Türverkleidung
Türdichtungsfilm ausgebaut.
10. Inneren Türdichtungsfilm von der Türverkleidung abziehen.
11. Jetzt ist die Türverkleidung ausgebaut.
12. Schieben Sie den Riegelkopf nach oben und nehmen
Sie ihn von dem Türrahmen ab, indem Sie die Riegelfeder
vom Türrahmen und Riegelkopf nehmen.
13. Damit sind der Riegelkopf und die Riegelfeder gelöst.
14. Schraube des Glasanschlags (zeigt Anschlagposition) entfernen,
und den Anschlag nach unten schieben, während er angehoben
wird.
15.Das Glas zur Glasanschlagpostion schieben, dann
zur unteren Kante des Türrahmens.
16. Obere Kante des Glases anheben, das damit von den oberen
Klemmen gelöst ist, und dann von den unteren Klemmen lösen.
17.Beim Wiedereinbau
vorgehen. Sicherstellen,
Glasanschlag sich in ihrer Ausgangsposition befinden.
WIEDER-EINBAU
1. Das äußere Türglas mit dem Glasanschlag am Türrahmen befestigen.
2. Den Glasanschlag mit einer (1) Schraube befestigen.
3. Die Riegelfeder wieder am Riegelkopf befestigen. Die
Riegelfeder wieder am
Riegelkopf wieder am Türrahmen befestigen.
4. Die Türverkleidung wieder
indem die Haltezungen des Türrahmens in die Öffnungen
der Türverkleidung befestigt werden.
5. Türdichtungsfilm an
Hinsichtlich der Verwendung
"Innerer Türdichtungsfilm" und Abbildung C-6.
6. Fügen Sie zwei (2) Stifte der Türverkleidung in die zwei (2)
Öffnungen der oberen und unteren Herdscharniere ein.
7. Die Drosselabdeckung
Türverkleidung anbringen.
Hinweis:Nach jeder Wartung der TŸr:
(A) Sicherstellen, dass der überwachte Riegelschalter, der
Stoppschalter und der Sicherheitsschalter einwandfrei
funktionieren. (Siehe Kapitel "Prüfverfahren").
(B) Ein zugelassenes Mikrowellenmessger t sollte verwendet werden,
um sicherzustellen, dass die Emissionsgrenznormen der
Mikrowellenstrahlung eingehalten werden.
aus dem Türrahmen
10
11
12
9
8
1
3
2
4 Spachtel
Türrahmen
mit dem
in umgekehrter Reihenfolge
dass das Glas und
Türrahmen befestigen.
am Türrahmen befestigen,
der Türverkleidung befestigen.
des neuen Films
durch Drücken wieder
Stellen Sie nach jeder Wartung folgendes sicher:
1. Die Türriegelköpfe greifen leicht durch die Riegelöffnungen in den
Riegelhaken ein und der Riegelkopf bewegt sich durch die Mitte der
Riegelöffnung.
2. Abweichung der Türausrichtung von der horizontalen Linie der
Garraumstirnplatte muss weniger als 1,0mm betragen.
3. Die Tür ist mit der Vorderseite zur Garraumstirnplatte positioniert.
lösen.
4. Prüfen Sie mit einem zugelassenen Mikrowellenmessgerät, ob um der
Tür herum ein Mikrowellen-Leck besteht. (s. Abschnitt Messung der
Mikrowellenstrahlung)
Hinweis:Die Tür eines Mikrowellenherds dient als elektronische Dichtung,
und soll ein Mikrowellenenergie-Leck aus dem Garraum während
des Garens verhindern. Diese Funktion erfordert nicht, dass die
Tür
lichtundurchlässig ist. Deshalb ist das gelegentliche Auftreten von
Feuchtigkeit, Licht oder ein warmer luftstromum die Garraumtür
nicht unnormal und bedeutet kein Mikrowellenenergie-Leck.
inneren TÜR-SUB-
BAUGRUPPE
SCHLITZ-
DROSSEL
der
HINWEIS:Wenn an der Tür eine Reparatur durchge-führt wird, achten
Sie darauf, dass die Schlitz-Drosseln (die Laschen am
Türverkleidungs-Bausatz) nicht verbogen oder verzogen
werden, damit eine Leckage von Mikrowellen verhindert wird.
INNERER TÜRDICHTUNGSFILM
Den
Anbringen
1. Die Rückseite des Türdichtungsfilms abreißen.
3. Den inneren Türdichtungsfilm mit der klebenden Seite auf die
Türverkleidung anbringen.
siehe
an der
Abzieh-Halter
Abbildung C-6. Innerer Türdichtungsfilm
R-24ST/R-2B34 - 24
luftdicht versiegelt, feuchtigkeitsresistent
STIFT
OBERES
HERDSCHARNIER
T¨UR
PLATTE
STIFT
UNTERES
HERDSCHARNIER
Abbildung C-5. TŸraustausch
Türfilm
Trügerfilm
oder
UNTERES
HERDSCHARNIER
DROSSELABDECKUNG
