Sharp R-24ST Servicehandbuch Seite 19

1. Vorsichtsmaßnahmen bei der Handhabung von
elektrischen Bauteilen
In diesem Gerät sind CMOS LSI als integrierte Bestandteile
der Stromkreise enthalten. Bei der Handhabung dieser
Teile müssen die folgenden Vorsichtsmaßnahmen
strengstens befolgt werden. CMOS LSI haben extrem
hohe Impedanzen an den Ein- und Ausgangsanschlüssen.
Deshalb werden sie leicht durch die umliegende
Hochspannungsquelle, statische Elektrizität in Kleidung
usw., beeinflusst und werden manchmal nicht vollständig
durch den eingebauten Schutzkreis geschützt.
Zum Schutz der CMOS LSI.
1) Bei der Lagerung und beim Transport die Teile sorgfältig
in Aluminiumfolie einwickeln. Die gedruckten Schaltungen
mit den CMOS LSI ebenfalls in Aluminiumfolie verpacken.

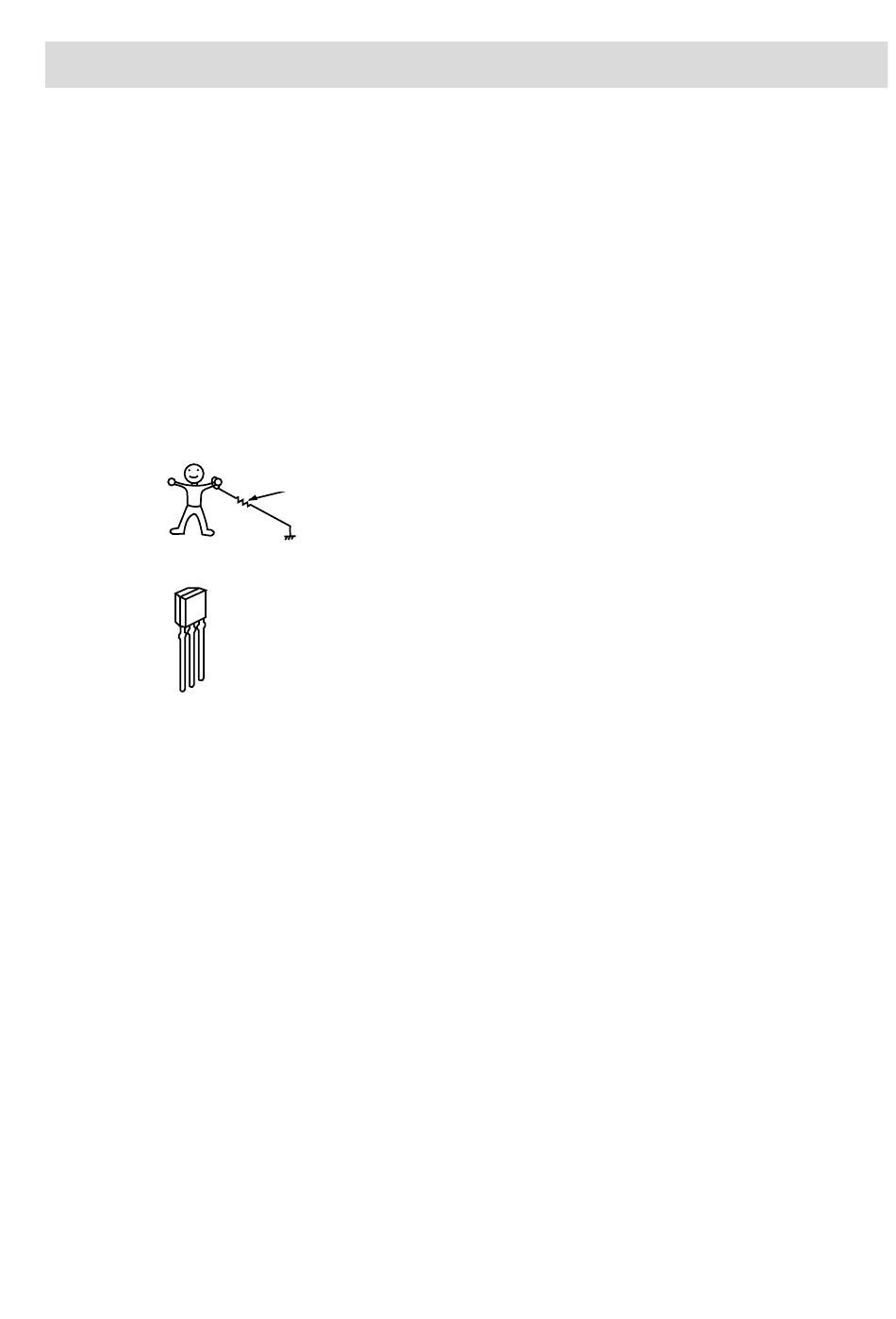

2) Bei Lötarbeiten muss der Techniker, wie in der
Abbildung dargestellt, geerdet werden. Das Lötzinn
und den Arbeitstisch ebenfalls erden.
2. Ansicht der elektronischen Bauteile
C B
E
3. Wartung des Sensortasten-Bedienfeldes
Nachfolgend wird die Wartung des Sensortasten-
Bedienfeldes des Mikrowellenherdes beschrieben, ebenso
wie Vorsichtsmaßnahmen, die bei der Wartung getroffen
werden müssen.
Um die Wartung vorzunehmen, kann die Stromversorgung
zum Sensortasten-Bedienfeld entweder der Stromleitung
des Gerätes selbst oder einer externen Stromquelle
entnommen werden.
(1) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung vom Gerät selbst:
VORSICHT:
DER LEISTUNGSTRANSFORMATOR DES MIKRO-
WELLENHERDES VERFÜGT NOCH ÜBER GENÜ-
GEND RESTSPANNUNG, UM WÄHREND DER
WARTUNG EINE GEFAHR DARZUSTELLEN.
Beim Prüfen der Funktion des Sensortasten-Bedienfeldes
muss deshalb das äußere Gehäuse auf das Gerät gestellt
werden, damit der Leistungstransformator nicht berührt
wird. Die Primärwicklung (Anschluss) des Leistungstrans-
formators kann auch gezogen werden, um diesen
auszuschalten. Das Ende des Anschlusses muss dann
mit Isolierband isoliert werden. Nach der Wartung
sicherstellen, dass die Kabel wieder an den korrekten
Stellen angeklemmt werden.
A. Bei einigen Modellen ist das Netzkabel zwischen
WARTUNG
ca. 1 M Ohm
approx. 1M ohm
Transistor
2SA1267Y
KRA101M
KRC101M
KRC105M
Sensortasten-Bedienfeld und dem Gerät selbst so
kurz, dass sie nicht voneinander getrennt werden
können.
Bei diesen Modellen müssen deshalb alle Steuerungen
des Bedienfeldes (einschließlich der auf die Sensoren
bezogenen) geprüft und repariert werden, während
sie an das Gerät angeschlossen bleiben.
B. Andererseits ist bei einigen Modellen das Netzkabel
zwischen dem Sensortasten-Bedienfeld und dem
Gerät selbst so lang, dass diese voneinander getrennt
werden können. Bei diesen Modellen können die
Steuerungen des Bedienfeldes geprüft und repariert
werden, während das Bedienfeld vom Gerät entfernt
wird; in diesem Fall müssen beide Enden des
Türschalters (auf der gedruckten Schaltung) mit einer
Drahtbrücke kurzgeschlossen werden. Dadurch wird
ein Betriebsstatus erzeugt, welcher dem bei
geschlossener Garraumtür entspricht. Die Sensor-
bezogenen Steuerungen des Bedienfeldes können
dann überprüft werden, wenn ein oder mehrere
Ersatzwiderstände benutzt werden, deren Widerstand
dem dieser Steuerungen entspricht.
(2) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung einer externen Stromquelle:
Das Sensortasten-Bedienfeld vollständig vom Gerät
abklemmen und beide Enden des Türschalters (auf der
gedruckten Schaltung) kurzschließen. Dadurch wird ein
Betriebsstatus erzeugt, welcher dem bei geschlossener
Garraumtür entspricht. Eine externe Stromquelle muss
an dem Stromeingangsanschluss des Sensortasten-
Bedienfeldes angeschlossen werden. Dann können die
Steuerungen des Bedienfeldes überprüft und repariert
werden, und auch die Sensorbezogenen Steuerungen
des Bedienfeldes können mit Ersatzwiderständen geprüft
werden.
4. Wartungs-Werkzeuge
Werkzeuge, die zur Wartung des Sensortasten-Bedienfeldes
benötigt werden.
1) Lötkolben: 30 W
(Es wird empfohlen, einen Lötkolben mit einem Erdungsan-
schluss zu verwenden.)
2) Oszilloskop: Einstrahlig, Frequenzbereich: Gleichstrom
- 10 MHz oder neueres Modell.
3) Sonstiges: Handwerkzeug
5. Sonstige Vorsichtsmaßnahmen
1) Um statische Elektrizität zu verhindern, muss die
Aluminiumfolie entfernt werden, bevor die Stromquelle
zum Bedienfeld eingeschaltet wird.
2) Der Anschluss der Tasteneinheit so an die Steuerein-
heit anschließen, dass die Kabel nicht verdreht werden.
3) Nach Entfernen der Aluminiumfolie muss besonders
darauf geachtet werden, dass auf die Ein- und Aus-
gangsanschlüsse keine ungewöhnliche Spannung
durch statische Elektrizität gelegt wird.
4) Anschlüsse, Elektrolytkondensatoren, usw. an die
gedruckte Schaltung anschließen und sicherstellen,
dass alle Anschlüsse fest sind.
5) Wo hohe Präzision verlangt wird, sicherstellen, dass
die angegebenen Teile benutzt werden.
R-24ST/R-2B34 - 19
