Sharp R-24ST Servicehandbuch Seite 23

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
ÜBERWACHTEN RIEGELSCHALTER, SICHERHEITSSCHALTER UND STOPPSCHALTER AUSBAUEN
1. DIE 3D PUNKTE PRÜFEN.
2. Die Drähte von den Schaltern und dem Bedienfeld
abziehen.
3. Das Bedienfeld vom vorderen Flansch des Garraums
entfernen. Siehe "BEDIENFELD AUSBAUEN".
4. Die zwei (2) Schrauben zur Befestigung des
Riegelhakens am Garraumflansch lösen.
5. Den Riegelhaken vom Garraumflansch entfernen.
6. Schalter entfernen.
6-1. Die sichernde Haltezunge ein wenig schieben und den
Schalter drehen, so dass die Stütze eine Achse bildet.
6-2. Den Schalter vom Riegelhaken abziehen. Die Stütze
oder Haltezunge des Riegelhakens nicht abbrechen.
6-3. Damit ist der Schalter ausgebaut.
Wiedereinbau
1. Jeden Schalter wieder in seine Ausgangsposition
einbauen. Der überwachte Riegelschalter befindet sich
in der unteren Position und der Sicherheitsschalter in
den mittleren Position. Der Stoppschalter befindet sich
in der oberen Position.
2. Die Drähte an jeden Schalter wieder anschließen. Siehe
Kapitel "Bildlicher Schaltplan".
3. Sichern Sie den Riegelhaken (mit zwei (2)
Befestigungsschrauben) am Herdflansch.
ÜBERWACHTEN RIEGELSCHALTER, SICHERHEITSSCHALTER UND STOPPSCHALTER EINSTELLEN
1. DIE 3D PUNKTE PRÜFEN.
Funktionieren der überwachte Riegelschalter, der
Stoppschalter und der Sicherheitsschalter wegen falscher
Einstellung nicht einwandfrei, müssen folgende
Einstellungen vorgenommen werden.
2. Die zwei (2) Halteschraube l sen, die den Riegelhaken
an der Stirnseite des Garraumes befestigen.
3. Bei geschlossener Tür den Riegelhaken durch
Bewegungen nach vorn und hinten oder nach oben und
unten einstellen. Das Spiel der Garraumtür nach innen
und außen durch den Riegelhaken muss weniger als 0,5
mm betragen. Die Horizontalposition des Riegelhakens
muss so eingestellt werden, dass er sich an der Stelle
befindet, wo der Sicherheitsschalter beim Schließen der
Tür aktiviert wird. Die Vertikalposition des Riegelhakens
muss so eingestellt werden, dass er sich an der Stelle
befindet, wo der überwachte Riegelschalter und der
Stoppschalter beim Schließen der Tür aktiviert wird.
4. Schrauben fest anziehen.
5. Funktionsfähigkeit aller Schalter prüfen. Wenn kein
Schalter bei Schließen der Tür aktiviert wird, die Schraube
lösen und die Riegelhakenposition einstellen.
Nach der Einstellung, folgendes überprüfen:
1.
Das Spiel der verriegelten Garraumtür muss weniger 0,5
mm betragen. Zunächst die obere Position des
Riegelhakens durch Drücken und Ziehen am oberen
Teil der Garraumtür zur Gerätestirnseite überprüfen. Dann
die Position des unteren Riegelhakens durch
Drücken und Ziehen am unteren Teil der Garraumtür zur
Gerätestirnseite überprüfen. Bei beiden muss das Spiel
weniger als 0,5 mm betragen.
4. Das Bedienfeld wieder an den vorderen Flansch des
Garraums einbauen.
5. Die Drähte wieder an die Steuereinheit anschließen.
Siehe Kapitel "Bildlicher Schaltplan".
6. Sicherstellen, dass der Sicherheitsschalter einwandfrei
arbeitet und der Sicherheitsschaltkreis Durchgang
aufweist.
"Einstellverfahren" unten.
2. Der überwachte Riegelschalter und der Stoppschalter
unterbrechen den Schaltkreis-bevor die Tür geöffnet
werden kann.
3. Die Kontakte (COM-NC) des Sicherheitsschalters
schließen beim öffnen der Tür.
4. Das Gehäuse wieder anbringen und das Gerät im
Türbereich auf Mikrowellen-Leckstrahlung überprüfen.
Dabei ein vorschriftsmäßiges Mikrowellen-Messgerät
verwenden.
strahlung)

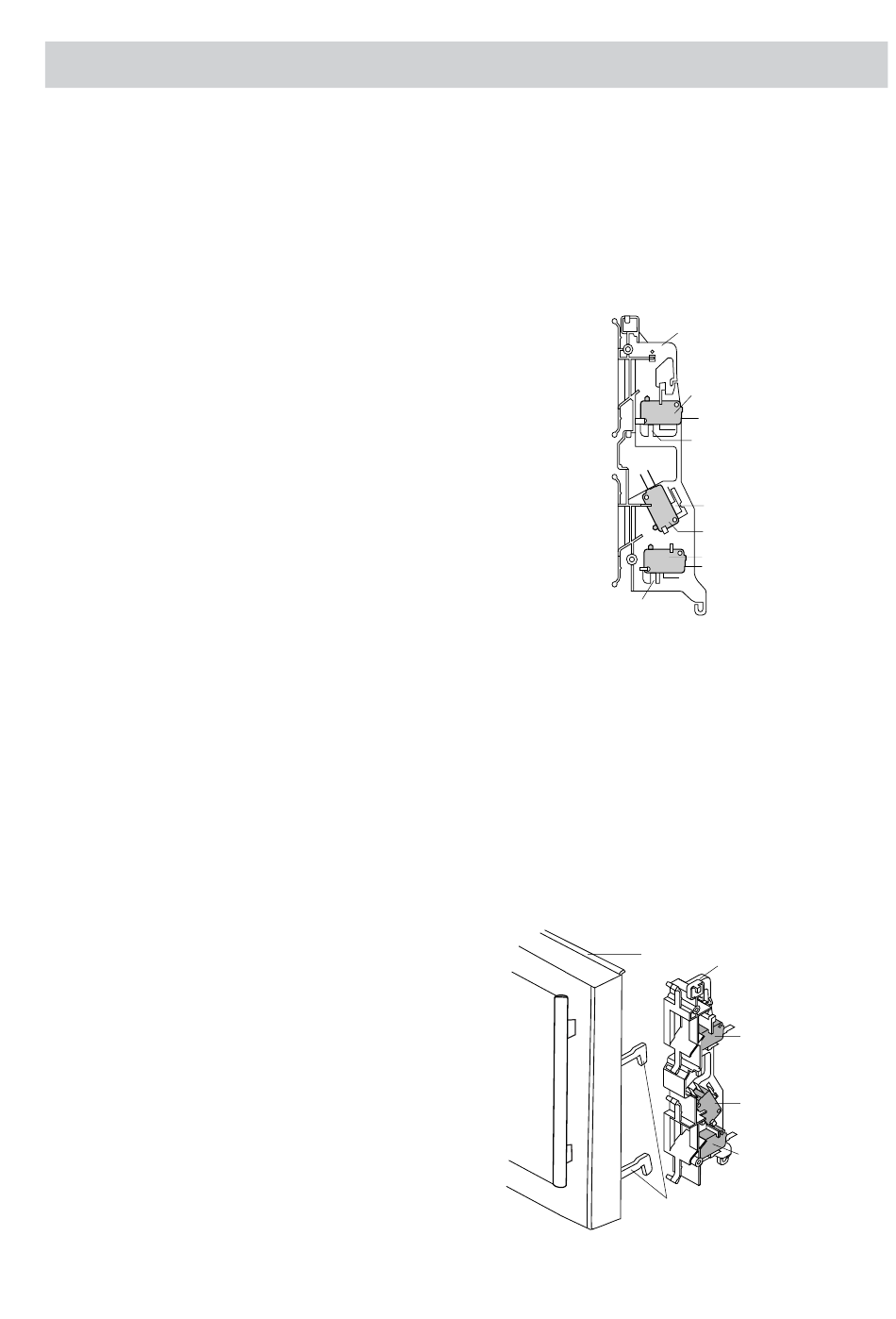

Abbildung C-3. Riegelschalter einstellen
R-24ST/R-2B34 - 23
Siehe Kapitel "PrŸfverfahren" und
Riegelhaken
SW3: Stoppschalter
Haltezunge
Haltezunge
SW2: Sicherheitsschalter
SW1: Überwachter
Riegelschalter
Halterzunge
Abbildung C-2. Riegelschalter ausbauen
(abschnitt Messung der Mikrowellen-
Tür
Riegelhaken
SW3: Stoppschalter
SW2: Sicherheitsschalter
SW1: Überwacher
Riegelköpfe
Riegelschalter
