Zur Montage des Haltebügels benötigen Sie einen 6mm Innensechskant-
schlüssel. Montage des Haltebügels:
1. Entfernen Sie die Innensechskantschrauben, die den Bügel halten, wenn
erforderlich.
2. Lösen Sie die Knebelschrauben an jeder Seite des Bügels.
3. Richten Sie die Montagebohrungen des Bügels mit den
Montagebohrungen am Gerät aus. Verwenden Sie beim langen Bügel die
Bohrungen über den Knebelschrauben für einen kurzen Abstand des
Gerätes zur Truss, die Bohrungen unter den Knebelschrauben für einen
größeren Abstand des Gerätes zur Truss.
4. Montieren Sie auf beiden Seiten je eine Innensechskantschraube. Ziehen
Sie die Schrauben fest.
Befestigung des Gerätes an einer Struktur
Das Gerät kann an einer Truss oder anderen Struktur
befestigt werden. Verwenden Sie eine geeignete
Befestigungsklemme, wie eine G-Klemme oder einen
Halfcoupler. Verwenden Sie eine G-Klemme nur, wenn
das Gerät vertikal hängend montiert wird. Verwenden Sie

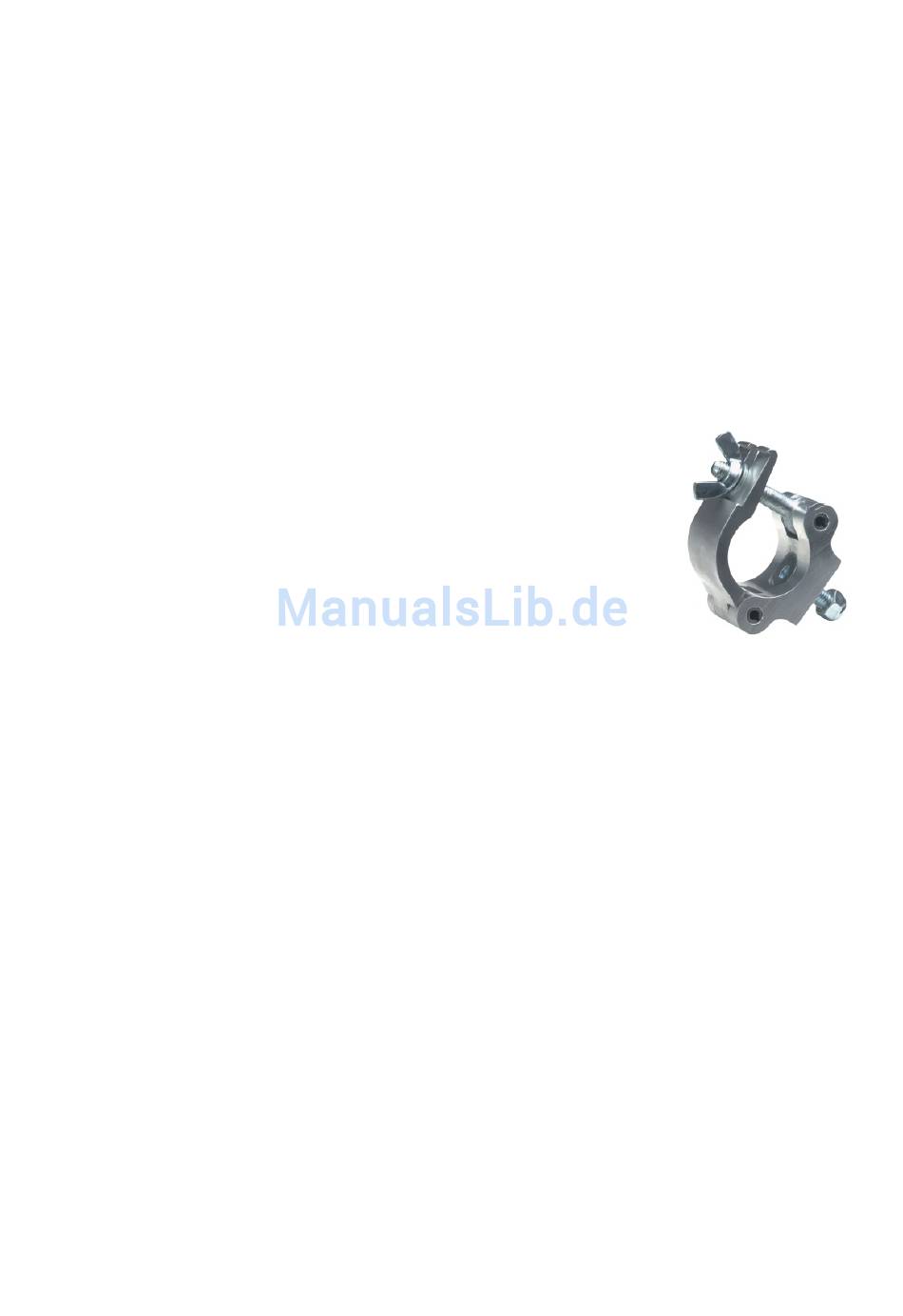

in allen anderen Fällen einen Halfcoupler (siehe Bild
rechts).
Befestigen des Gerätes an einer Struktur:
1. Die tragende Struktur muss mindestens für das 10fache Gewicht aller
montierten Geräte ausgelegt sein.
2. Sperren Sie den Arbeitsbereich während der Montage ab.
3. Befestigen Sie eine geeignete Befestigungsklemme an der großen
Bohrung des Bügels. Wenn Sie den langen Bügel verwenden, montieren
Sie die Klemme am äußeren Bügel. Verwenden Sie eine M12 Schraube,
Güte 8.8 oder besser, und eine selbstsichernde Mutter zur Montage der
Klemme.
4. Montieren Sie das Gerät von einer stabilen Plattform aus an der Struktur
und befestigen Sie die Klemme an der Struktur.
5. Richten Sie das Gerät aus und ziehen Sie beide Knebelschrauben fest.
6. Sichern Sie das Gerät mit einer Absturzsicherung, wie unten beschrieben.
Sichern des Gerätes mit einem Fangseil
Sichern Sie das Gerät mit einem Fangseil (oder einer anderen geeigneten
Einrichtung), das für das Gewicht des Gerätes zugelassen ist. Das Fangseil
halt das Gerät, wenn die primäre Befestigung versagt. Führen Sie das
Fangseil durch die Öse an der Rückseite und über die tragende Struktur.
