Datenverbindung
Für die Steuerung des Gerätes per DMX benötigen Sie eine Datenverbindung.
Das Gerät ist mit 3- und 5-poligen XLR-Verbindern ausgestattet.
Eine Datenlinie darf höchstens 32 Geräte enthalten. Die Zahl der Geräte in
einer Datenlinie ist durch die Zahl der Kanäle, die jedes Gerät belegt,
begrenzt. Eine DMX Datenlinie stellt 512 DMX Kanäle zur Verfügung. Für die
unabhängige Steuerung der Geräte muss jedem Gerät ein eigener Adress-
bereich zugewiesen werden. Geräten, die sich identisch bewegen sollen, kann
die selbe Adresse zugewiesen werden. Wenn Sie mehr Geräte oder -gruppen
unabhängig steuern wollen, benötigen Sie zusätzliche DMX-Linien.
Tipps zum Aufbau einer zuverlässigen Datenverbindung
Verwenden Sie abgeschirmte twisted-pair- Kabel, die der Norm RS-485 ent-
sprechen. Normale Mikrophonkabel können die Daten über längere Strecken
nicht zuverlässig übertragen. 24 AWG- Leitungen können für Entfernungen bis
zu 300 m verwendet werden. Für größere Distanzen müssen dickere Leitun-
gen und / oder Aufholverstärker eingesetzt werden. Die XLR-Verbinder sind
wie folgt belegt: Pin 1 = Schirm, Pin 2 = Data - (cold), Pin 3 = Data + (hot).
Die Pins 4 und 5 der 5-poligen XLR-Verbinder werden für zusätzliche
Funktionen nach DMX 512-A verwendet. Pin 4 = Data 2 - (cold), Pin 5 = Data
2 + (hot).
Um eine Datenlinie aufzuteilen, müssen Sie optisch isolierte Splitter, wie den
TM
Martin
DMX5.3 Splitter, verwenden. Schließen Sie die Datenkette durch
Montage eines Abschlusssteckers am Datenausgang des letzten Geräts in der
Datenkette ab. Der Abschlussstecker, ein XLR-Stecker mit einem 120 Ohm /
0,25W- Widerstand zwischen den Pins 2 und 3, „saugt" das Signal auf und
verhindert so Reflexionen in der Datenkette. Bei Verwendung eines Splitters
muss jeder Zweig der Datenkette abgeschlossen werden.

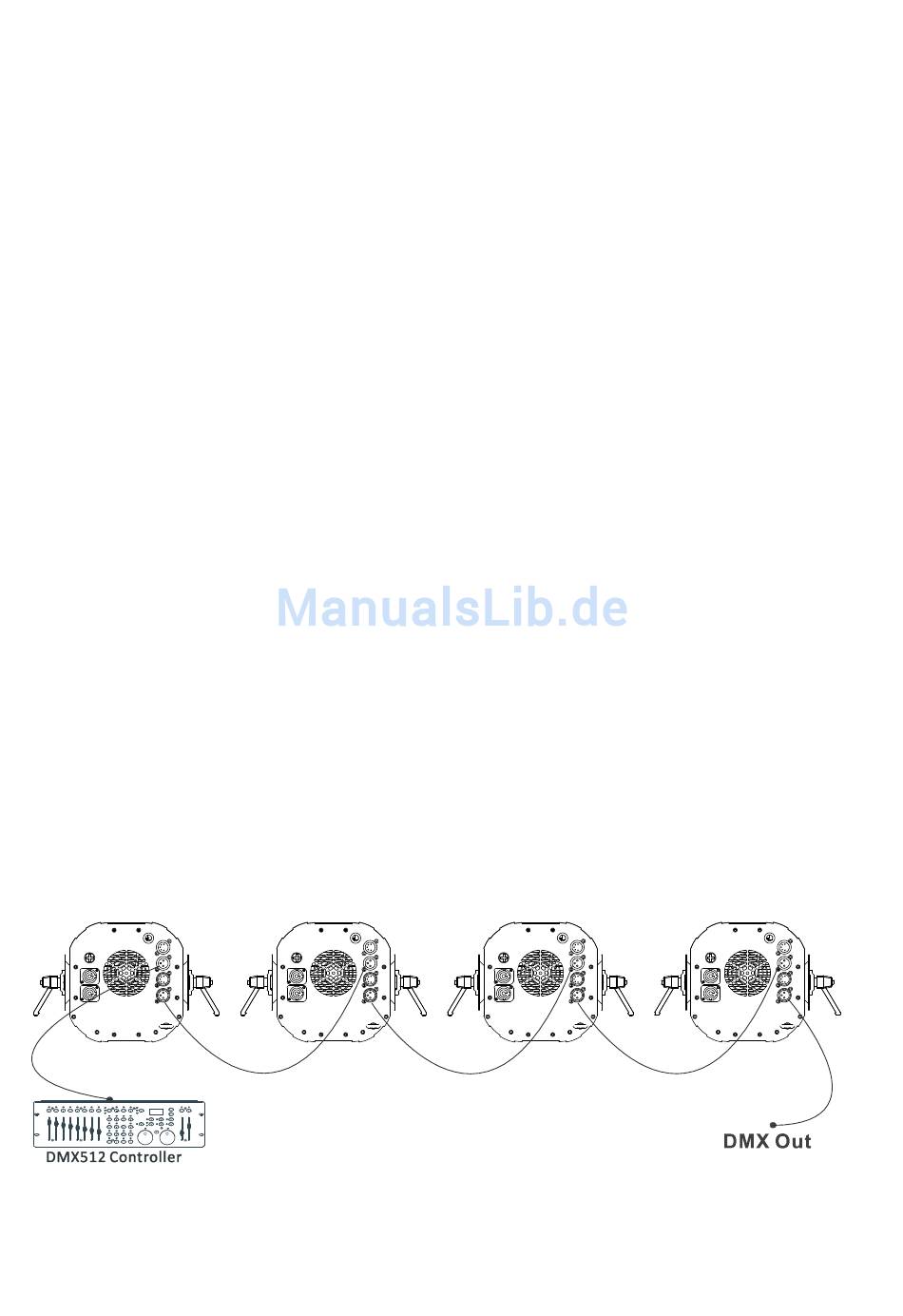

Anschluss der Datenleitung
TM
18
RUSH
Scanner 1 LED Bedienungsanleitung
