EdilKamin Point Plus Installation, Gebrauch Und Wartung Seite 91

SET 12 BIS (Cod. 778160) (optional)
ZUR KANALISIERUNG DER WARMLUFT
IN EINEN ENTFERNTEREN RAUM,
ZUSÄTZLICH ZUM OFENAUFSTEL-
LUNGSRAUM
Schachtel
a
Rohr Ø 8
b
c Abschlussstutzen
g Befestigungsschelle Rohr
h Rohrmanschette
i Schrauben
l Dübel
NB:
AUF DIESE WEISE WEITET SICH DER INNEN-
DURCHMESSER MERKLICH UND ERLEICHTERT
DAS AUFSTECKEN.
Prozedur:

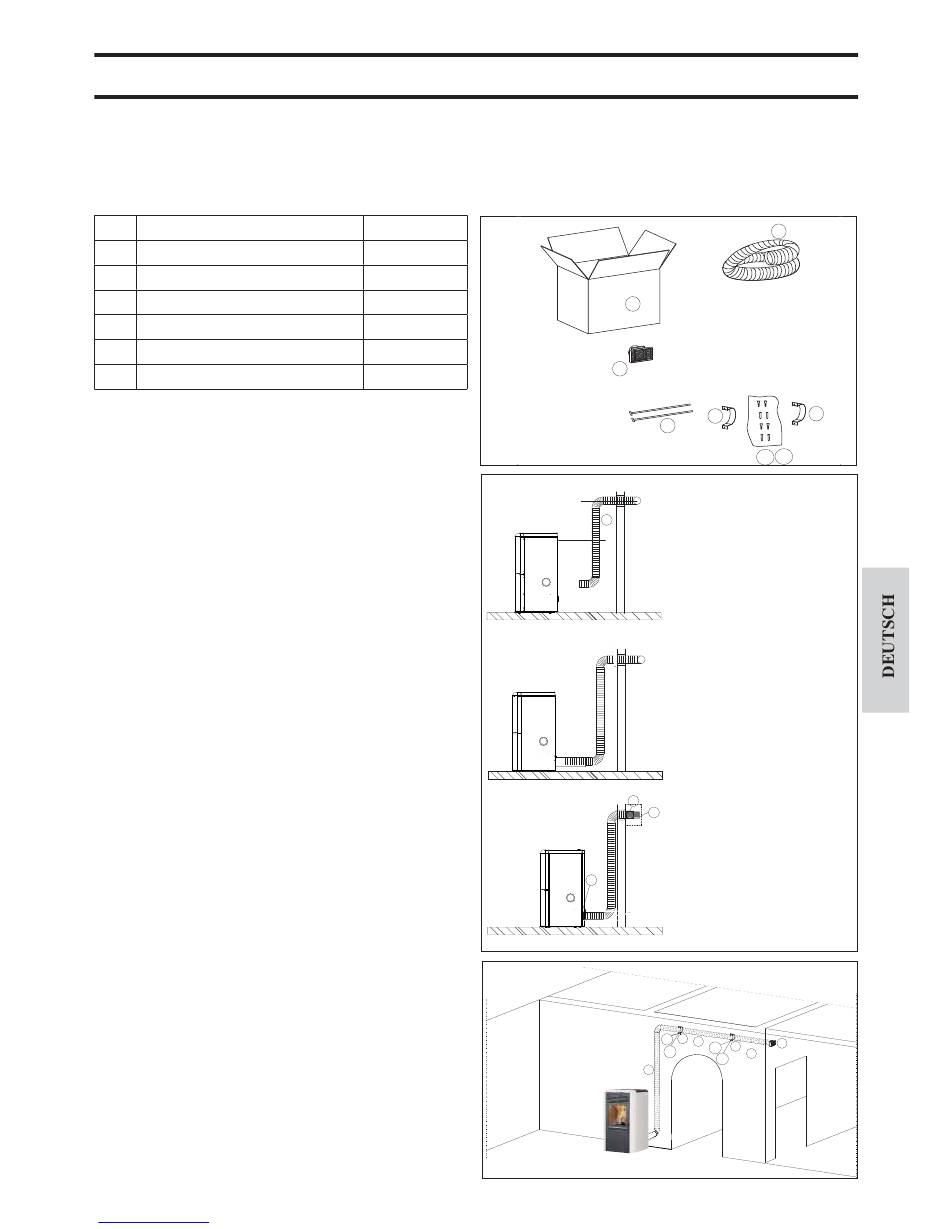

- Die Stellung des Ofens gegenüber der Mauer festlegen (Abb.
a).
- Den Ofen in die endgültige Stellung setzen.
- Das Aluminiumrohr (b) des Kanalisierungskit komplett
verlängern.
- Das Aluminiumrohr auf den Stutzen des Luftauslass der sich
auf der Rückseite (Abb. C)befi ndet anpassen und durch die
Schelle (g) befestigen. - Das Endgitter ( c) in den beheizten
Raum einbauen und das Aluminiumrohr (b) an der Wand durch
die Schelle (h) und Dübeln (i-l) befestigen.
