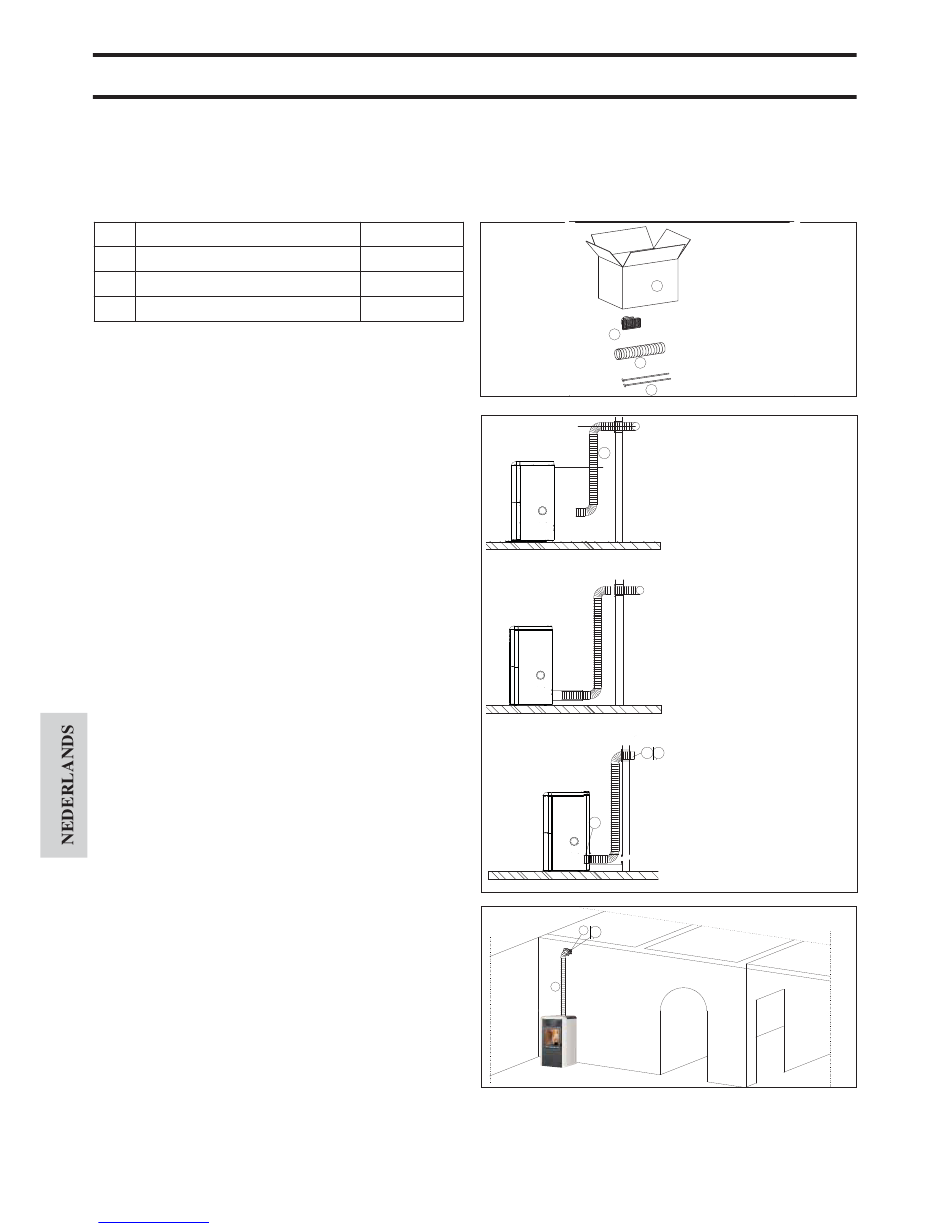

KIT 12 (code 778150) (optie)
VOOR HET KANALISEREN VAN WARME LUCHT IN
EEN AANGRENZENDE RUIMTE, BOVENOP DEZE
VAN INSTALLATIE
Samenstelling::
a Doos
b Buis Ø 8
c Opening
g Klemring buizen
N.B.:
HET BEGIN VAN DE FLEXIBELE LEIDING MOET
HELEMAAL "UITGEREKT" WORDEN ZODAT DE
INTERNE DOORSNEDE AANZIENLIJK GROTER
WORDT. DIT VEREENVOUDIGT DE AANSLUITING.
- Bepaal de plaatsing van de kachel ten opzichte van de muur
(afb. a)
- Plaats de kachel in de defi nitieve stand.
- De aluminium buis (b) uittrekken voor het kanaliseren van de
warme lucht.
- Monteer de aluminium buis aan het mondstuk van de warme
lucht uitlaat aan de achterzijde van de kachel (fi g. c) door deze
vast te maken met een klem (g).
- Installeer de eindopening (c) aan het einde van de aluminium
buis bij middel van de klem (g) (fi g. c) In de te verwarmen
ruimte.
Downloaded from www.Manualslib.com

KANALISATIE WARME LUCHT

manuals search engine
n° 1
n° 1
n° 1
n° 2
Afb. a
Afb. b
e
Afb. c
d
b
e
- 110 - 110
- -
a
d
c
f
b
e
g
b
d
8
d
g
c
g
f
e
g
c 8
