EdilKamin Point Plus Installation, Gebrauch Und Wartung Seite 11

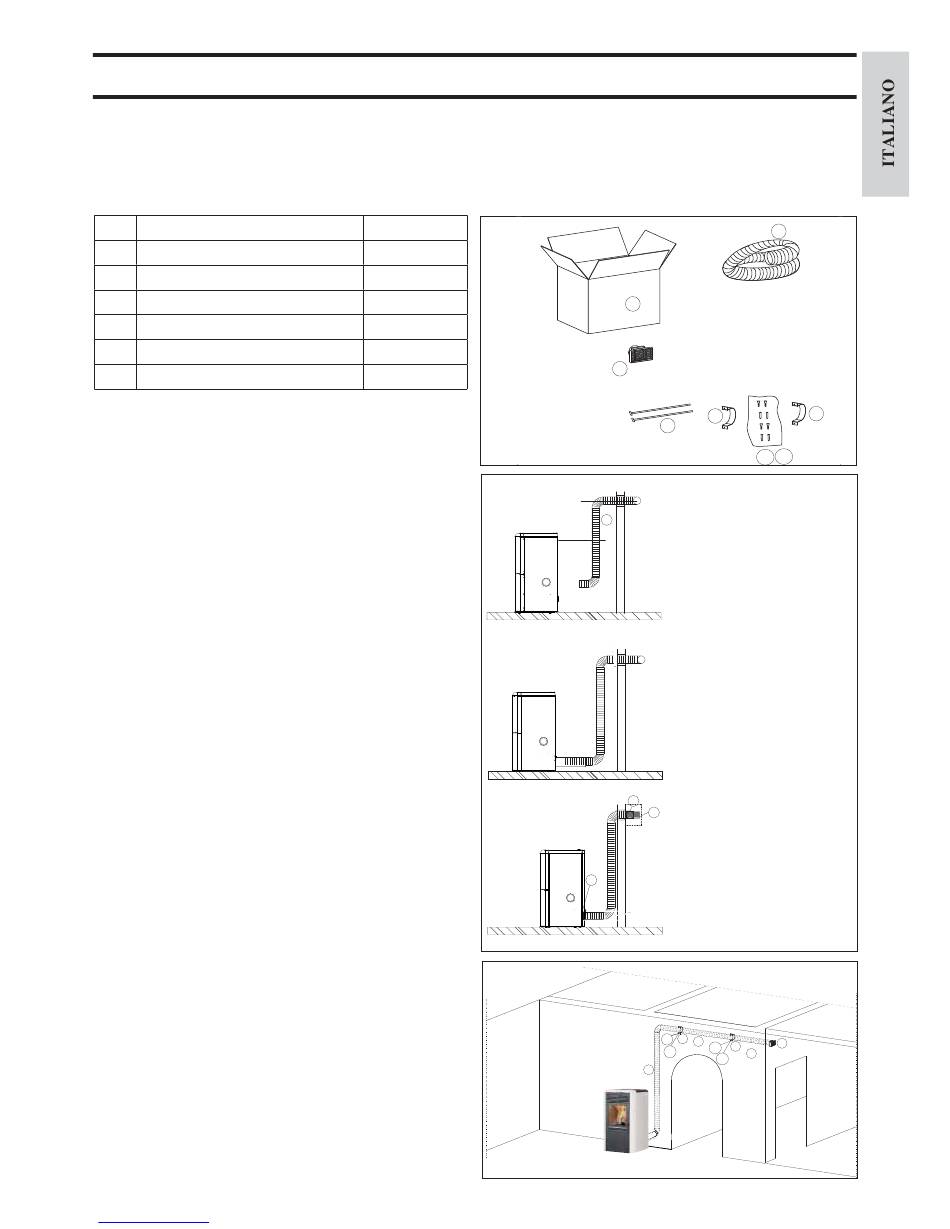

KIT 12 BIS (cod. 778160) (optional)
PER CANALIZZARE L'ARIA CALDA IN UN LOCALE
REMOTO OLTRE A QUELLO DI INSTALLAZIONE
Composizione:
Scatola
a
Tubo Ø 8
b
c Bocchetta terminale
g Fascetta bloccaggio tubi
h Collare a muro
i Viti
l Tasselli
N.B.:
LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE
ESSERE "DISTESA" COMPLETAMENTE
IN MODO DA ELIMINARE IL CORRUGAMENTO; IN
TAL MODO IL DIAMETRO INTERNO SI ALLARGHE-
RA' SENSIBILMENTE FAVORENDO L'IMBOCCO.
Procedimento:
- Defi nire il posizionamento della stufa rispetto alla muratura
(fi g. a).
- Sistemare la stufa nella posizione defi nitiva.
- Estendere il tubo di alluminio (b) per la canalizzazione dell'a-
ria calda.
- Calzare il tubo in alluminio al bocchettone uscita aria calda
sul retro della stufa (fi g. c) fi ssandolo con fascetta (g).
- Installare la bocchetta terminale (c) nel locale da riscaldare e
il relativo tubo in alluminio (b) fi ssandolo con il collare a muro
(h) ed i tasselli con viti (i-l).
Downloaded from www.Manualslib.com
CANALIZZAZIONE ARIA CALDA
manuals search engine
1
n°
1
n°
1
n°
2
n°
n° 2
4
n°
4
n°
fi g. a
fi g. b
e
fi g. c
- 11
-
a
d
f
c e
h
g
i
b
d
g
d
c
g
f
e
i h
b
h
i
l
g
l
b
d
e
b
h
l
c
