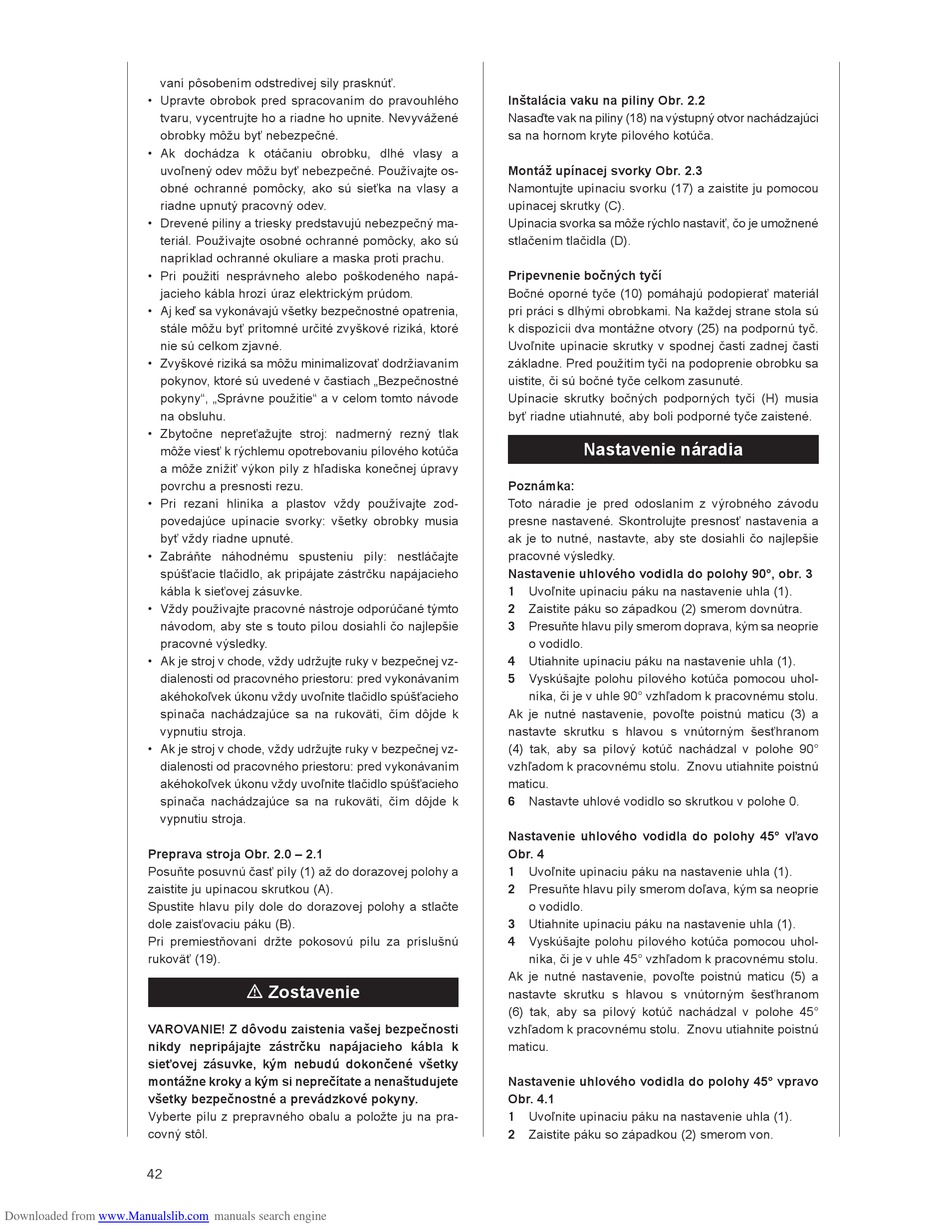

vaní pôsobením odstredivej sily prasknúť.
• Upravte obrobok pred spracovaním do pravouhlého
tvaru, vycentrujte ho a riadne ho upnite. Nevyvážené
obrobky môžu byť nebezpečné.
• Ak dochádza k otáčaniu obrobku, dlhé vlasy a
uvoľnený odev môžu byť nebezpečné. Používajte os-
obné ochranné pomôcky, ako sú sieťka na vlasy a
riadne upnutý pracovný odev.
• Drevené piliny a triesky predstavujú nebezpečný ma-
teriál. Používajte osobné ochranné pomôcky, ako sú
napríklad ochranné okuliare a maska proti prachu.
• Pri použití nesprávneho alebo poškodeného napá-
jacieho kábla hrozí úraz elektrickým prúdom.
• Aj keď sa vykonávajú všetky bezpečnostné opatrenia,
stále môžu byť prítomné určité zvyškové riziká, ktoré
nie sú celkom zjavné.
• Zvyškové riziká sa môžu minimalizovať dodržiavaním
pokynov, ktoré sú uvedené v častiach „Bezpečnostné
pokyny", „Správne použitie" a v celom tomto návode
na obsluhu.
• Zbytočne nepreťažujte stroj: nadmerný rezný tlak
môže viesť k rýchlemu opotrebovaniu pílového kotúča
a môže znížiť výkon píly z hľadiska konečnej úpravy
povrchu a presnosti rezu.
• Pri rezaní hliníka a plastov vždy používajte zod-
povedajúce upínacie svorky: všetky obrobky musia
byť vždy riadne upnuté.
• Zabráňte náhodnému spusteniu píly: nestláčajte
spúšťacie tlačidlo, ak pripájate zástrčku napájacieho
kábla k sieťovej zásuvke.
• Vždy používajte pracovné nástroje odporúčané týmto
návodom, aby ste s touto pílou dosiahli čo najlepšie
pracovné výsledky.
• Ak je stroj v chode, vždy udržujte ruky v bezpečnej vz-
dialenosti od pracovného priestoru: pred vykonávaním
akéhokoľvek úkonu vždy uvoľnite tlačidlo spúšťacieho
spínača nachádzajúce sa na rukoväti, čím dôjde k
vypnutiu stroja.
• Ak je stroj v chode, vždy udržujte ruky v bezpečnej vz-
dialenosti od pracovného priestoru: pred vykonávaním
akéhokoľvek úkonu vždy uvoľnite tlačidlo spúšťacieho
spínača nachádzajúce sa na rukoväti, čím dôjde k
vypnutiu stroja.
Preprava stroja Obr. 2.0 – 2.1
Posuňte posuvnú časť píly (1) až do dorazovej polohy a
zaistite ju upínacou skrutkou (A).
Spustite hlavu píly dole do dorazovej polohy a stlačte
dole zaisťovaciu páku (B).
Pri premiestňovaní držte pokosovú pílu za príslušnú
rukoväť (19).
VAROVANIE! Z dôvodu zaistenia vašej bezpečnosti
nikdy nepripájajte zástrčku napájacieho kábla k
sieťovej zásuvke, kým nebudú dokončené všetky
montážne kroky a kým si neprečítate a nenaštudujete
všetky bezpečnostné a prevádzkové pokyny.
Vyberte pílu z prepravného obalu a položte ju na pra-
covný stôl.
42
Downloaded from www.Manualslib.com
m Zostavenie
manuals search engine
Inštalácia vaku na piliny Obr. 2.2
Nasaďte vak na piliny (18) na výstupný otvor nachádzajúci
sa na hornom kryte pílového kotúča.
Montáž upínacej svorky Obr. 2.3
Namontujte upínaciu svorku (17) a zaistite ju pomocou
upínacej skrutky (C).
Upínacia svorka sa môže rýchlo nastaviť, čo je umožnené
stlačením tlačidla (D).
Pripevnenie bočných tyčí
Bočné oporné tyče (10) pomáhajú podopierať materiál
pri práci s dlhými obrobkami. Na každej strane stola sú
k dispozícii dva montážne otvory (25) na podpornú tyč.
Uvoľnite upínacie skrutky v spodnej časti zadnej časti
základne. Pred použitím tyčí na podoprenie obrobku sa
uistite, či sú bočné tyče celkom zasunuté.
Upínacie skrutky bočných podporných tyčí (H) musia
byť riadne utiahnuté, aby boli podporné tyče zaistené.
Nastavenie náradia
Poznámka:
Toto náradie je pred odoslaním z výrobného závodu
presne nastavené. Skontrolujte presnosť nastavenia a
ak je to nutné, nastavte, aby ste dosiahli čo najlepšie
pracovné výsledky.
Nastavenie uhlového vodidla do polohy 90°, obr. 3
1 Uvoľnite upínaciu páku na nastavenie uhla (1).
Zaistite páku so západkou (2) smerom dovnútra.
2
3 Presuňte hlavu píly smerom doprava, kým sa neoprie
o vodidlo.
4 Utiahnite upínaciu páku na nastavenie uhla (1).
Vyskúšajte polohu pílového kotúča pomocou uhol-
5
níka, či je v uhle 90° vzhľadom k pracovnému stolu.
Ak je nutné nastavenie, povoľte poistnú maticu (3) a
nastavte skrutku s hlavou s vnútorným šesťhranom
(4) tak, aby sa pílový kotúč nachádzal v polohe 90°
vzhľadom k pracovnému stolu. Znovu utiahnite poistnú
maticu.
Nastavte uhlové vodidlo so skrutkou v polohe 0.
6
Nastavenie uhlového vodidla do polohy 45° vľavo
Obr. 4
Uvoľnite upínaciu páku na nastavenie uhla (1).
1
2 Presuňte hlavu píly smerom doľava, kým sa neoprie
o vodidlo.
3 Utiahnite upínaciu páku na nastavenie uhla (1).
Vyskúšajte polohu pílového kotúča pomocou uhol-
4
níka, či je v uhle 45° vzhľadom k pracovnému stolu.
Ak je nutné nastavenie, povoľte poistnú maticu (5) a
nastavte skrutku s hlavou s vnútorným šesťhranom
(6) tak, aby sa pílový kotúč nachádzal v polohe 45°
vzhľadom k pracovnému stolu. Znovu utiahnite poistnú
maticu.
Nastavenie uhlového vodidla do polohy 45° vpravo
Obr. 4.1
1 Uvoľnite upínaciu páku na nastavenie uhla (1).
Zaistite páku so západkou (2) smerom von.
2
