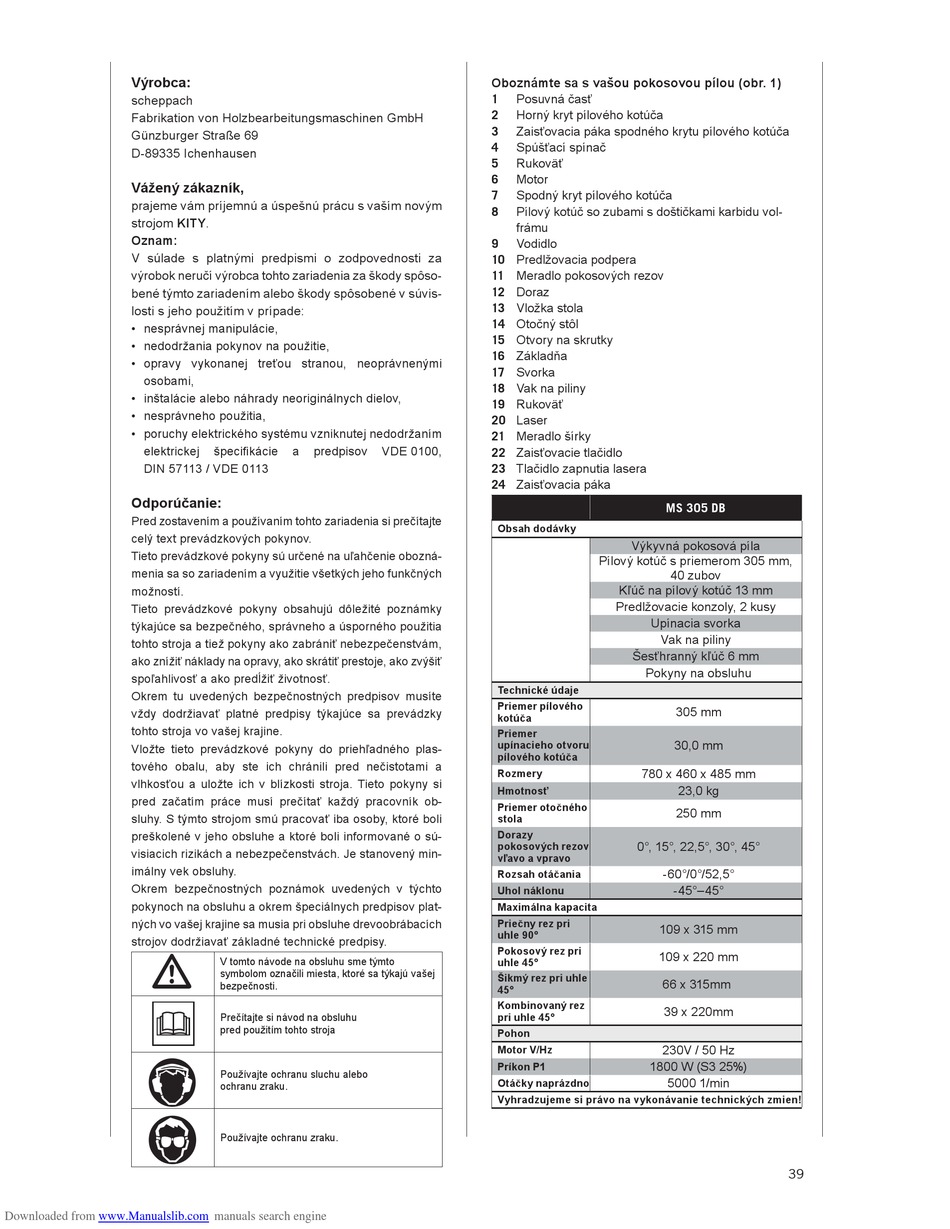

Scheppach MS305DB Bersetzung Der Originalbetriebsanleitung Seite 39

Výrobca:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazník,
prajeme vám príjemnú a úspešnú prácu s vaším novým
strojom KITY.
Oznam:
V súlade s platnými predpismi o zodpovednosti za
výrobok neručí výrobca tohto zariadenia za škody spôso-
bené týmto zariadením alebo škody spôsobené v súvis-
losti s jeho použitím v prípade:
• nesprávnej manipulácie,
• nedodržania pokynov na použitie,
• opravy vykonanej treťou stranou, neoprávnenými
osobami,
• inštalácie alebo náhrady neoriginálnych dielov,
• nesprávneho použitia,
• poruchy elektrického systému vzniknutej nedodržaním
elektrickej
DIN 57113 / VDE 0113
Odporúčanie:
Pred zostavením a používaním tohto zariadenia si prečítajte
celý text prevádzkových pokynov.
Tieto prevádzkové pokyny sú určené na uľahčenie obozná-
menia sa so zariadením a využitie všetkých jeho funkčných
možností.
Tieto prevádzkové pokyny obsahujú dôležité poznámky
týkajúce sa bezpečného, správneho a úsporného použitia
tohto stroja a tiež pokyny ako zabrániť nebezpečenstvám,
ako znížiť náklady na opravy, ako skrátiť prestoje, ako zvýšiť
spoľahlivosť a ako predĺžiť životnosť.
Okrem tu uvedených bezpečnostných predpisov musíte
vždy dodržiavať platné predpisy týkajúce sa prevádzky
tohto stroja vo vašej krajine.
Vložte tieto prevádzkové pokyny do priehľadného plas-
tového obalu, aby ste ich chránili pred nečistotami a
vlhkosťou a uložte ich v blízkosti stroja. Tieto pokyny si
pred začatím práce musí prečítať každý pracovník ob-
sluhy. S týmto strojom smú pracovať iba osoby, ktoré boli
preškolené v jeho obsluhe a ktoré boli informované o sú-
visiacich rizikách a nebezpečenstvách. Je stanovený min-
imálny vek obsluhy.
Okrem bezpečnostných poznámok uvedených v týchto
pokynoch na obsluhu a okrem špeciálnych predpisov plat-
ných vo vašej krajine sa musia pri obsluhe drevoobrábacích
strojov dodržiavať základné technické predpisy.
m
N
I
Downloaded from www.Manualslib.com
špecifikácie a predpisov VDE 0100,
V tomto návode na obsluhu sme týmto
symbolom označili miesta, ktoré sa týkajú vašej
bezpečnosti.
Prečítajte si návod na obsluhu
pred použitím tohto stroja
Používajte ochranu sluchu alebo
ochranu zraku.
Používajte ochranu zraku.
manuals search engine
Oboznámte sa s vašou pokosovou pílou (obr. 1)
1 Posuvná časť
2 Horný kryt pílového kotúča
3 Zaisťovacia páka spodného krytu pílového kotúča
4 Spúšťací spínač
5 Rukoväť
6 Motor
7 Spodný kryt pílového kotúča
Pílový kotúč so zubami s doštičkami karbidu vol-
8
frámu
Vodidlo
9
10 Predlžovacia podpera
11 Meradlo pokosových rezov
12 Doraz
13 Vložka stola
14 Otočný stôl
15 Otvory na skrutky
16 Základňa
17 Svorka
18 Vak na piliny
19 Rukoväť
20 Laser
21 Meradlo šírky
22 Zaisťovacie tlačidlo
23 Tlačidlo zapnutia lasera
24 Zaisťovacia páka
MS 305 DB
Obsah dodávky
Výkyvná pokosová píla
Pílový kotúč s priemerom 305 mm,
40 zubov
Kľúč na pílový kotúč 13 mm
Predlžovacie konzoly, 2 kusy
Upínacia svorka
Vak na piliny
Šesťhranný kľúč 6 mm
Pokyny na obsluhu
Technické údaje
Priemer pílového
kotúča
Priemer
upínacieho otvoru
pílového kotúča
780 x 460 x 485 mm
Rozmery
Hmotnosť
Priemer otočného
stola
Dorazy
0°, 15°, 22,5°, 30°, 45°
pokosových rezov
vľavo a vpravo
-60°/0°/52,5°
Rozsah otáčania
Uhol náklonu
Maximálna kapacita
Priečny rez pri
109 x 315 mm
uhle 90°
Pokosový rez pri
109 x 220 mm
uhle 45°
Šikmý rez pri uhle
66 x 315mm
45°
Kombinovaný rez
39 x 220mm
pri uhle 45°
Pohon
230V / 50 Hz
Motor V/Hz
1800 W (S3 25%)
Príkon P1
5000 1/min
Otáčky naprázdno
Vyhradzujeme si právo na vykonávanie technických zmien!
305 mm
30,0 mm
23,0 kg
250 mm
-45°–45°
39
